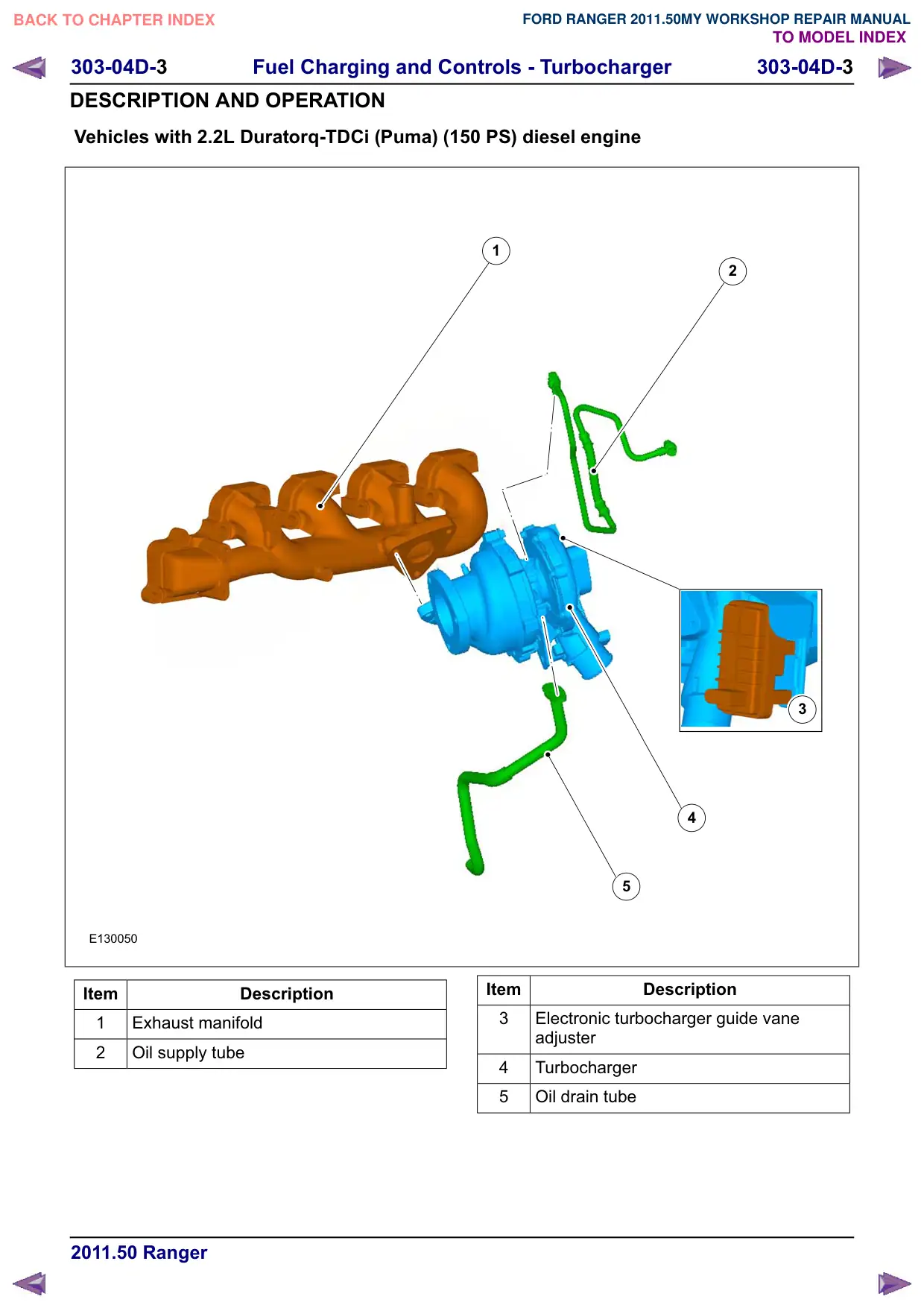

Fuel Charging and Controls - Turbocharger 303-04D-3 303-04D-3 DESCRIPTION AND OPERATION Vehicles with 2.2L Duratorq-TDCi (Puma) (150 PS) diesel engine E130050 Item Description 1 Exhaust manifold 2 Oil supply tube 1 2 3 4 5 Item Description 3 Electronic turbocharger guide vane adjuster 4 Turbocharger 5 Oil drain tube
