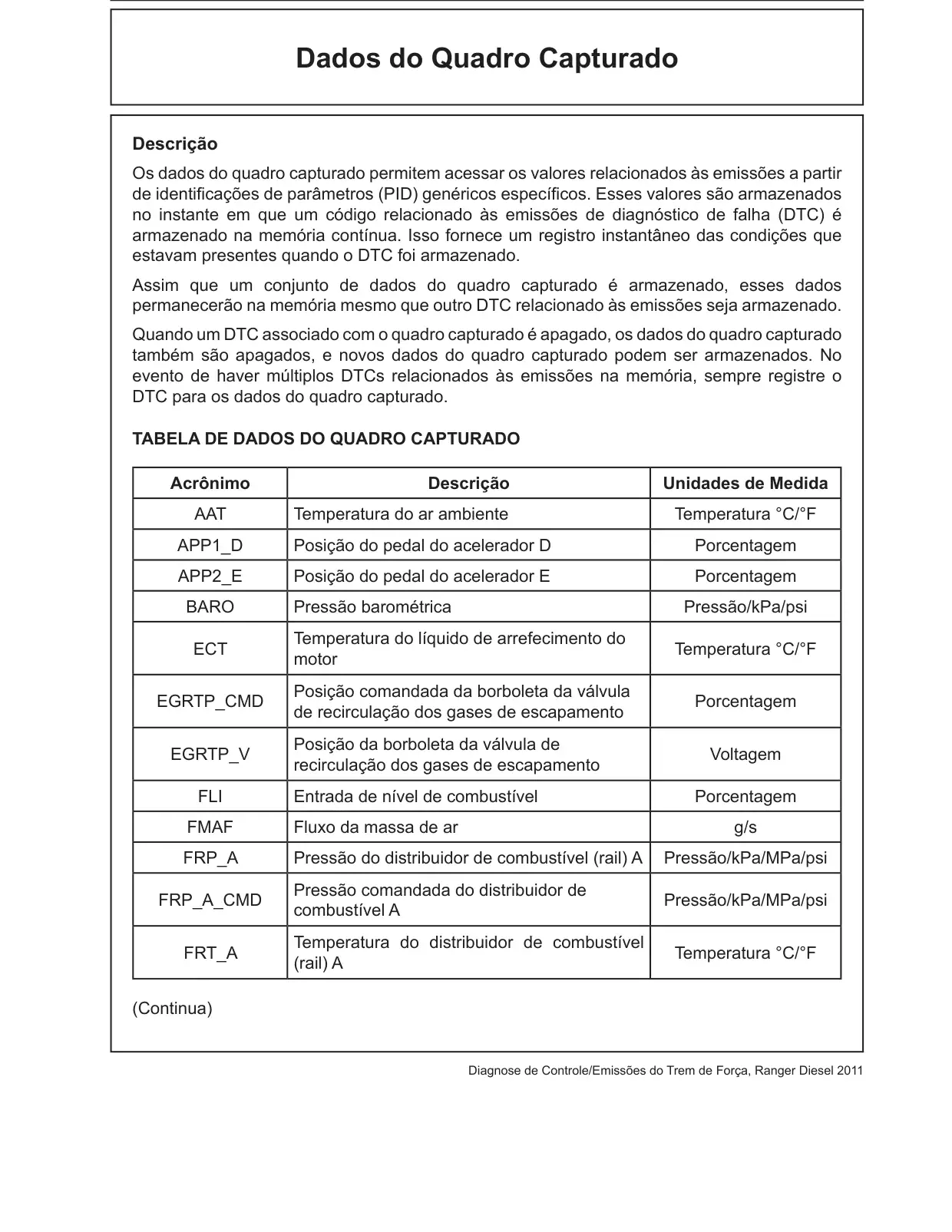

Dados do Quadro Capturado

Dados do Quadro Capturado Descrição Os dados do quadro capturado permitem acessar os valores relacionados às emissões a partir de identificações de parâmetros (PID) genéricos específicos. Esses valores são armazenados no instante em que um código relacionado às emissões de diagnóstico de falha (DTC) é armazenado na memória contínua. Isso fornece um registro instantâneo das condições que estavam presentes quando o DTC foi armazenado. Assim que um conjunto de dados do quadro capturado é armazenado, esses dados permanecerão na memória mesmo que outro DTC relacionado às emissões seja armazenado. Quando um DTC associado com o quadro capturado é apagado, os dados do quadro capturado também são apagados, e novos dados do quadro capturado podem ser armazenados. No evento de haver múltiplos DTCs relacionados às emissões na memória, sempre registre o DTC para os dados do quadro capturado. TABELA DE DADOS DO QUADRO CAPTURADO Acrônimo Descrição Unidades de Medida AAT Temperatura do ar ambiente Temperatura °C/°F APP1_D Posição do pedal do acelerador D Porcentagem APP2_E Posição do pedal do acelerador E Porcentagem BARO Pressão barométrica Pressão/kPa/psi Temperatura do líquido de arrefecimento do ECT Temperatura °C/°F motor Posição comandada da borboleta da válvula EGRTP_CMD Porcentagem de recirculação dos gases de escapamento Posição da borboleta da válvula de EGRTP_V Voltagem recirculação dos gases de escapamento FLI Entrada de nível de combustível Porcentagem FMAF Fluxo da massa de ar g/s FRP_A Pressão do distribuidor de combustível (rail) A Pressão/kPa/MPa/psi Pressão comandada do distribuidor de FRP_A_CMD Pressão/kPa/MPa/psi combustível A Temperatura do distribuidor de combustível FRT_A Temperatura °C/°F (rail) A (Continua)
