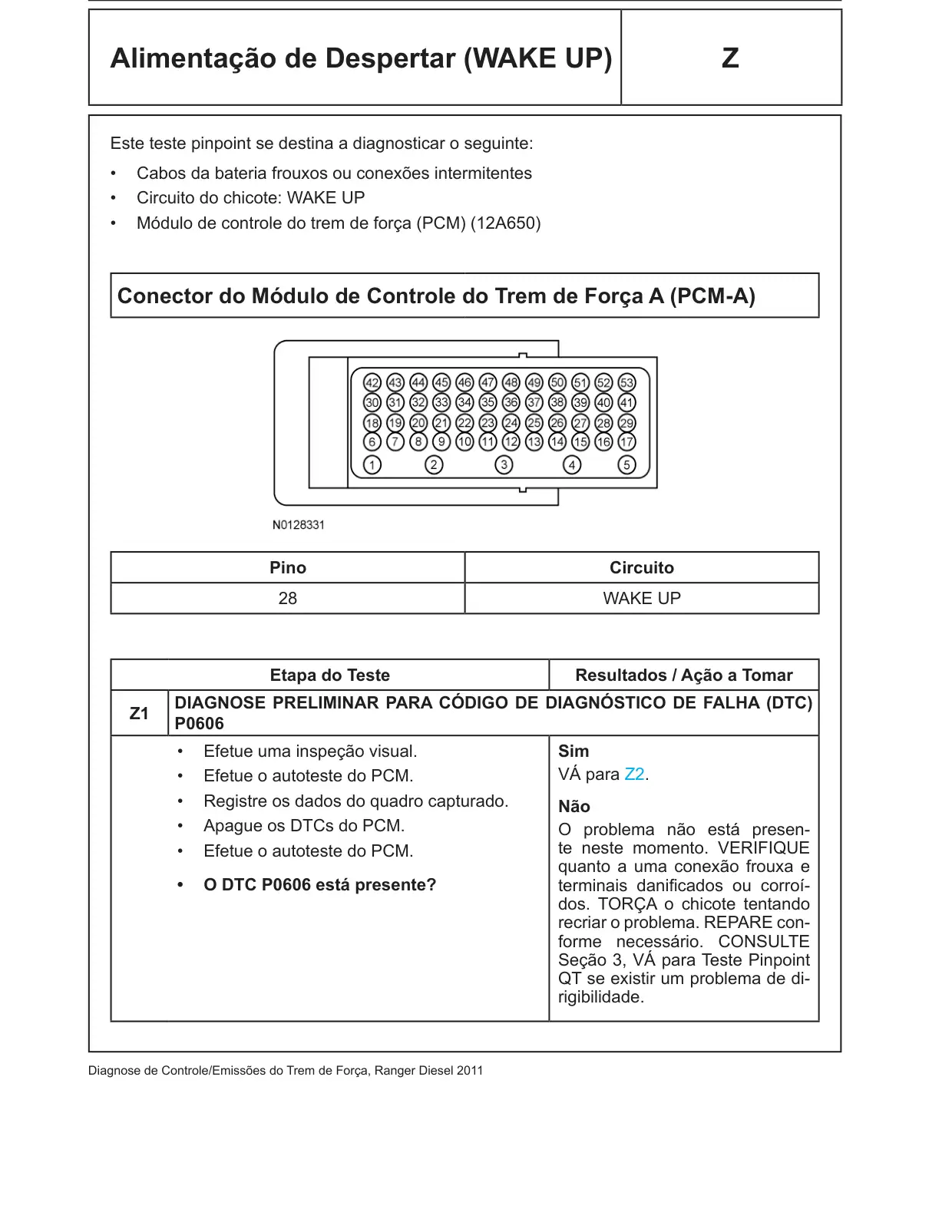

Teste Pinpoint Z: Alimentação de Despertar (WAKE UP)

Alimentação de Despertar (WAKE UP) Z Este teste pinpoint se destina a diagnosticar o seguinte: • Cabos da bateria frouxos ou conexões intermitentes • Circuito do chicote: WAKE UP • Módulo de controle do trem de força (PCM) (12A650) Conector do Módulo de Controle do Trem de Força A (PCM-A) Pino Circuito 28 WAKE UP Etapa do Teste Resultados / Ação a Tomar DIAGNOSE PRELIMINAR PARA CÓDIGO DE DIAGNÓSTICO DE FALHA (DTC) Z1 P0606 • Efetue uma inspeção visual. Sim • Efetue o autoteste do PCM. VÁ para Z2. • Registre os dados do quadro capturado. Não • Apague os DTCs do PCM. O problema não está presen te neste momento. VERIFIQUE • Efetue o autoteste do PCM. quanto a uma conexão frouxa e • O DTC P0606 está presente? terminais danificados ou corroí dos. TORÇA o chicote tentando recriar o problema. REPARE con forme necessário. CONSULTE Seção 3, VÁ para Teste Pinpoint QT se existir um problema de di rigibilidade.
