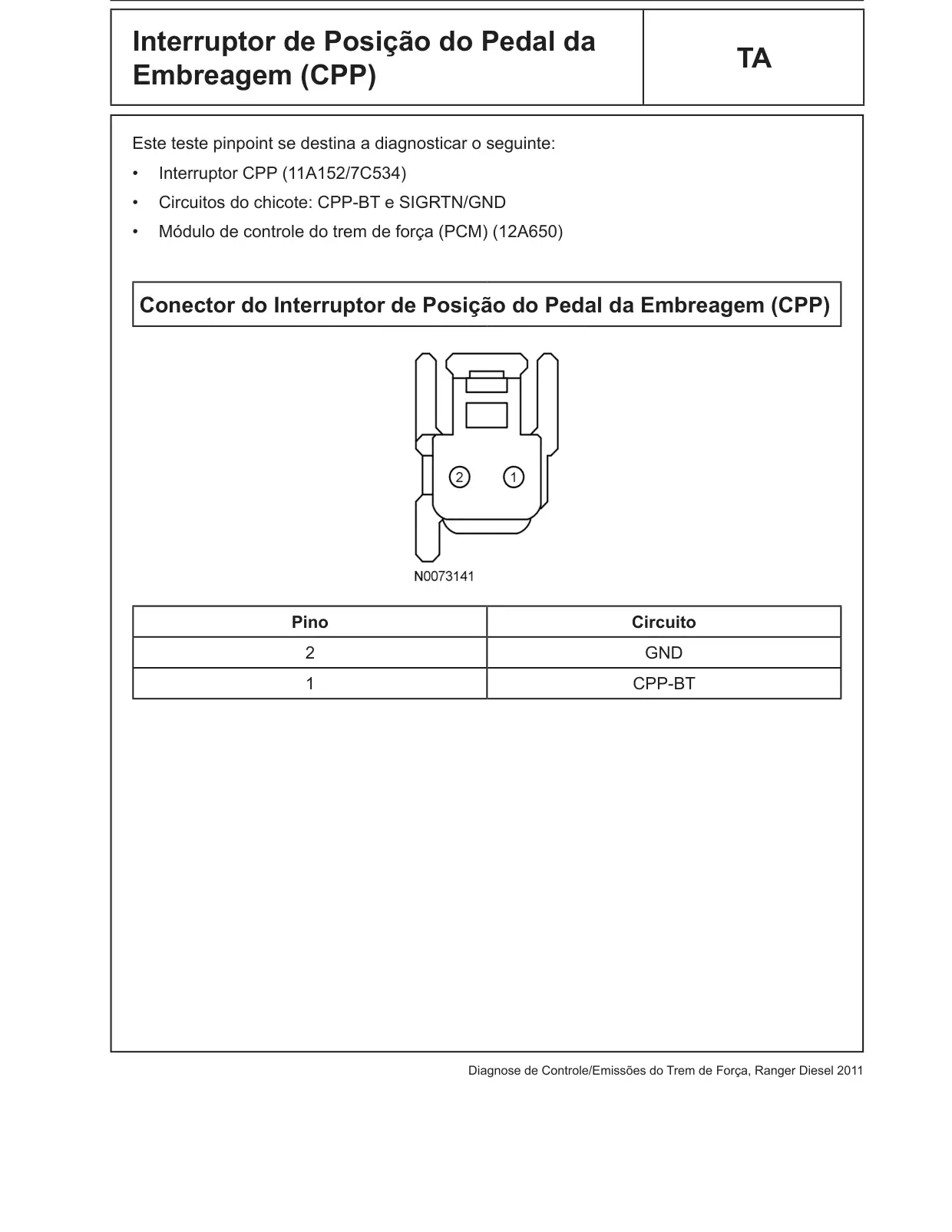

Teste Pinpoint TA: Interruptor de Posição do Pedal da Embreagem (CPP)
Texto da página
Link desta página: https://ranger.mbrace.com.br/diagnostico/465
Imagem: https://ranger.mbrace.com.br/img/diagnostico/465.webp
Interruptor de Posição do Pedal da
TA
Embreagem (CPP)
Este teste pinpoint se destina a diagnosticar o seguinte:
•
Interruptor CPP (11A152/7C534)
•
Circuitos do chicote: CPP-BT e SIGRTN/GND
•
Módulo de controle do trem de força (PCM) (12A650)
Conector do Interruptor de Posição do Pedal da Embreagem (CPP)
Pino
Circuito
2
GND
1
CPP-BT
