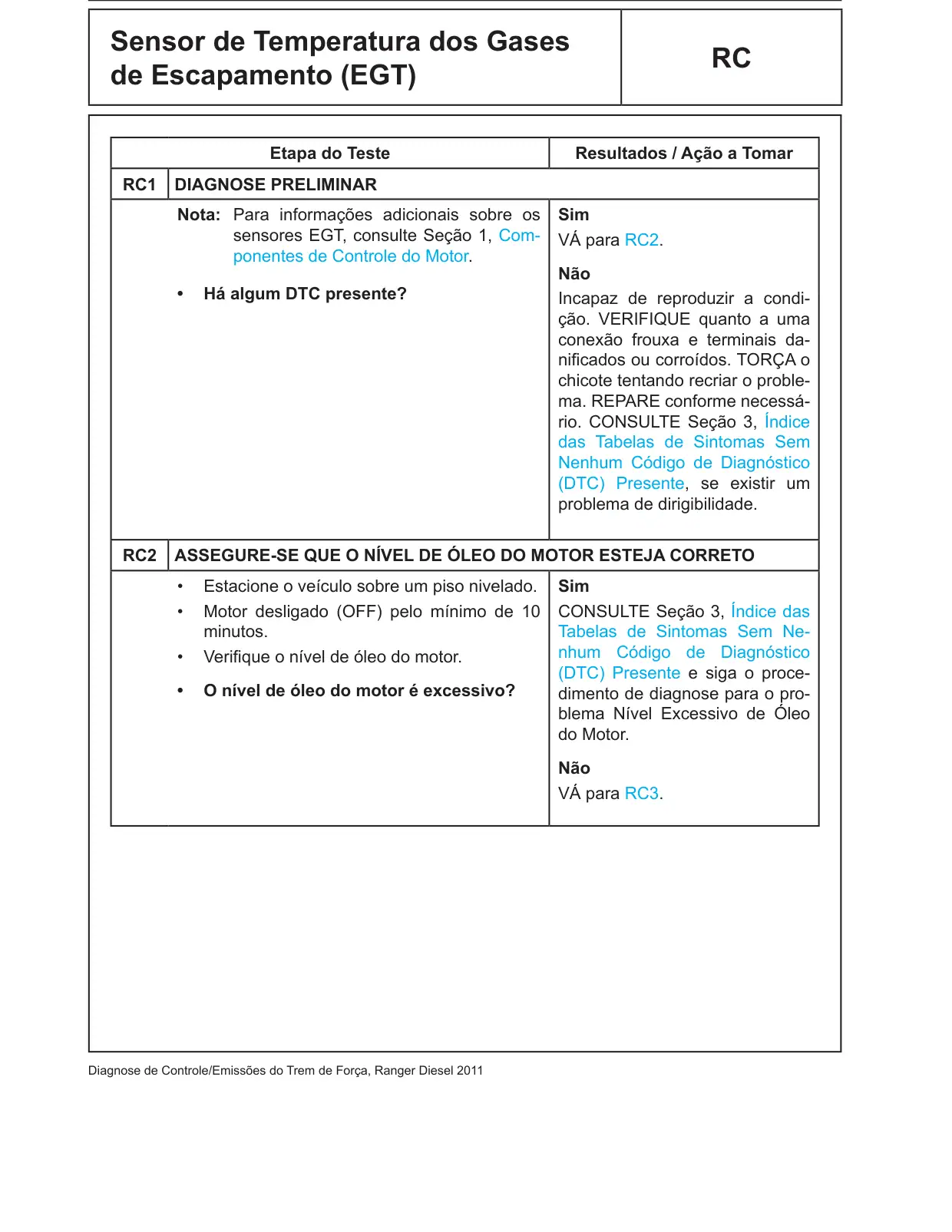

Teste Pinpoint RC: Sensor de Temperatura dos Gases de Escapamento (EGT)
Texto da página
Link desta página: https://ranger.mbrace.com.br/diagnostico/445
Imagem: https://ranger.mbrace.com.br/img/diagnostico/445.webp
Sensor de Temperatura dos Gases
RC
de Escapamento (EGT)
Conector do Sensor de Temperatura dos Gases de Escapamento
(EGT)
Pino
Circuito
EGT (Temperatura dos Gases de
1
Escapamento)
2
SIGRTN (Retorno de Sinal)
Conector do Módulo de Controle do Trem de Força B (PCM-B)
Pino
Circuito
EGT11 (Temperatura dos Gases de
22
Escapamento Banco 1, Sensor 1)
EGT12 (Temperatura dos Gases de
47
Escapamento Banco 1, Sensor 2)
33, 34
SIGRTN (Retorno de Sinal)
