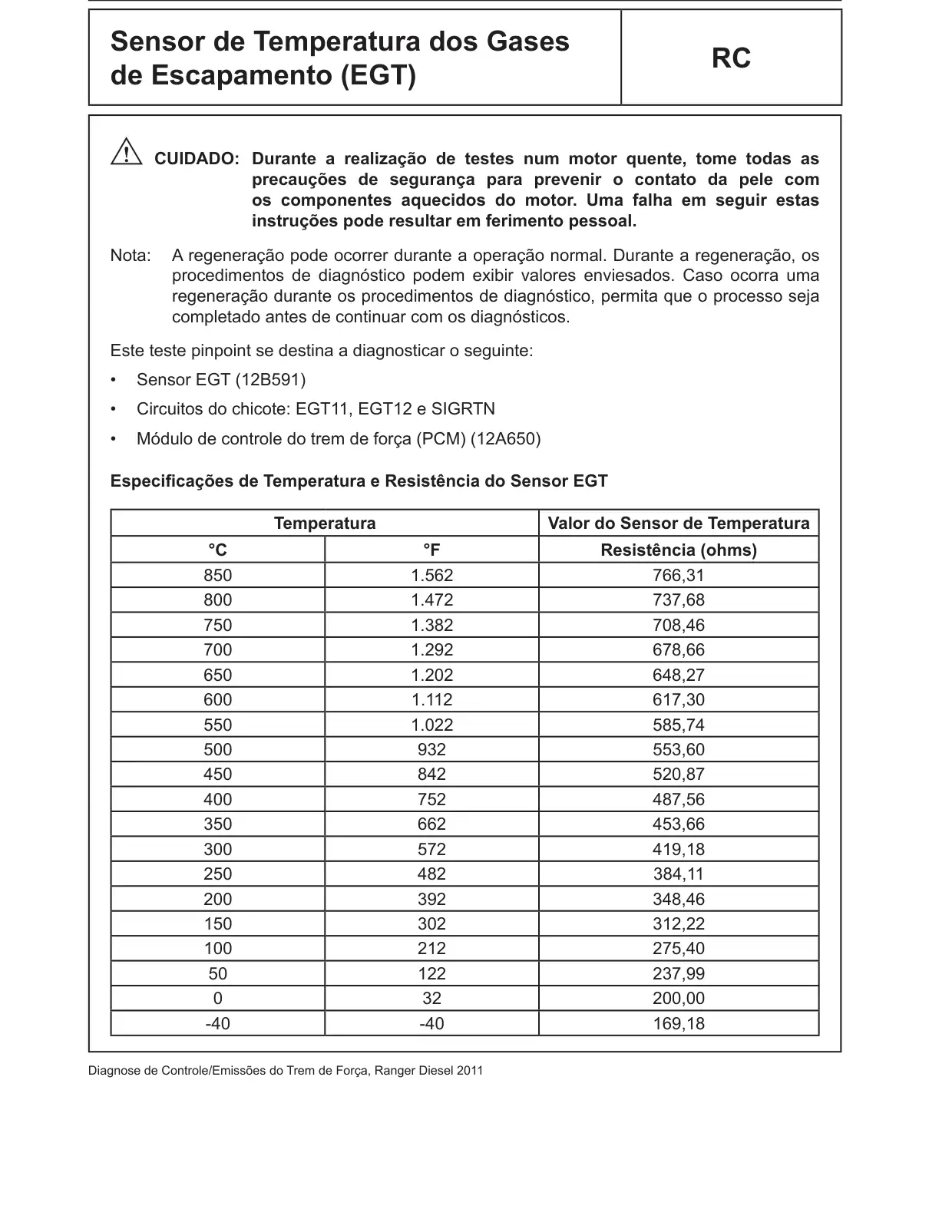

Teste Pinpoint RC: Sensor de Temperatura dos Gases de Escapamento (EGT)

Sensor de Temperatura dos Gases RC de Escapamento (EGT) ! CUIDADO: Durante a realização de testes num motor quente, tome todas as precauções de segurança para prevenir o contato da pele com os componentes aquecidos do motor. Uma falha em seguir estas instruções pode resultar em ferimento pessoal. Nota: A regeneração pode ocorrer durante a operação normal. Durante a regeneração, os procedimentos de diagnóstico podem exibir valores enviesados. Caso ocorra uma regeneração durante os procedimentos de diagnóstico, permita que o processo seja completado antes de continuar com os diagnósticos. Este teste pinpoint se destina a diagnosticar o seguinte: • Sensor EGT (12B591) • Circuitos do chicote: EGT11, EGT12 e SIGRTN • Módulo de controle do trem de força (PCM) (12A650) Especificações de Temperatura e Resistência do Sensor EGT Temperatura Valor do Sensor de Temperatura °C °F Resistência (ohms) 850 1.562 766,31 800 1.472 737,68 750 1.382 708,46 700 1.292 678,66 650 1.202 648,27 600 1.112 617,30 550 1.022 585,74 500 932 553,60 450 842 520,87 400 752 487,56 350 662 453,66 300 572 419,18 250 482 384,11 200 392 348,46 150 302 312,22 100 212 275,40 50 122 237,99 0 32 200,00 -40 -40 169,18
