700-00 Informações gerais e localização de componentes

Elétrico · páginas 465–545

Texto completo da seção, página por página. Toque no título para ver a página com a imagem.

  1. Índice da seção p. 465–466
  2. Coluna B esquerda - Cabine simples p. 467
  3. Coluna B direita - Cabine simples p. 468
  4. Coluna B esquerda - Cabine estendida p. 469
  5. Coluna B direita - Cabine estendida p. 470
  6. Caixa de junção central (CJB) - LHD p. 471
  7. Caixa de junção central (CJB) - RHD p. 472
  8. Conjunto de climatização - Veículos com: controle automático de temperatura dual, LHD p. 473
  9. Conjunto de climatização - Veículos com: controle manual de temperatura, LHD p. 474
  10. Conjunto de climatização - Veículos com: ar-condicionado, LHD p. 475
  11. Conjunto de climatização - Veículos sem: ar-condicionado, LHD p. 476
  12. Conjunto de climatização - Veículos com: controle automático de temperatura dual, RHD p. 477
  13. Conjunto de climatização - Veículos com: controle manual de temperatura, RHD p. 478
  14. Conjunto de climatização - Veículos com: ar-condicionado, RHD p. 479
  15. Conjunto de climatização - Veículos sem: ar-condicionado, RHD p. 480
  16. Vista interna da porta do motorista - Cabine dupla, LHD p. 481
  17. Vista interna da porta do motorista - Cabine simples/Cabine estendida, LHD p. 482
  18. Vista interna da porta do motorista - Cabine dupla, RHD p. 483
  19. Vista interna da porta do motorista - Cabine simples/Cabine estendida, RHD p. 484
  20. Vista do compartimento do motor, lado esquerdo - LHD p. 485
  21. Vista do compartimento do motor, lado esquerdo - RHD p. 486
  22. Vista do compartimento do motor, lado direito - LHD p. 487
  23. Vista do compartimento do motor, lado direito - RHD p. 488
  24. Vista do motor, lado esquerdo - 2.5L Duratec-HE (122kW/165PS) - MI4 p. 489
  25. Vista do motor, lado direito - 2.5L Duratec-HE (122kW/165PS) - MI4 p. 490
  26. Vista do motor, lado esquerdo - 2.5L Duratec-HE (122kW/165PS) - MI4, Gás natural comprimido (CNG)/Etanol/Gás liquefeito de petróleo (LPG) p. 491
  27. Vista do motor, lado direito - 2.5L Duratec-HE (122kW/165PS) - MI4, Gás natural comprimido (CNG)/Etanol/Gás liquefeito de petróleo (LPG) p. 492

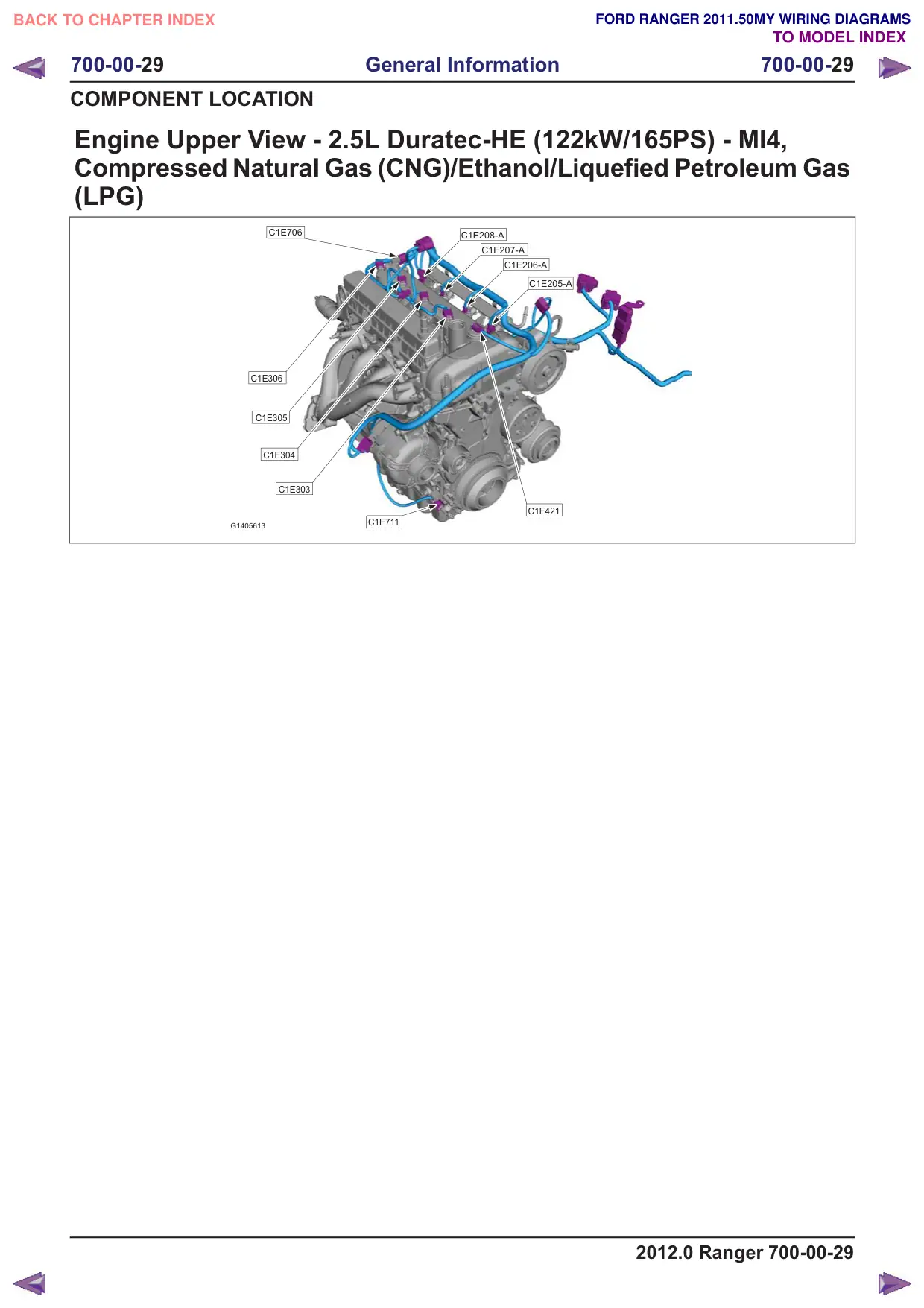

  28. Vista superior do motor - 2.5L Duratec-HE (122kW/165PS) - MI4, Gás natural comprimido (CNG)/Etanol/Gás liquefeito de petróleo (LPG) p. 493

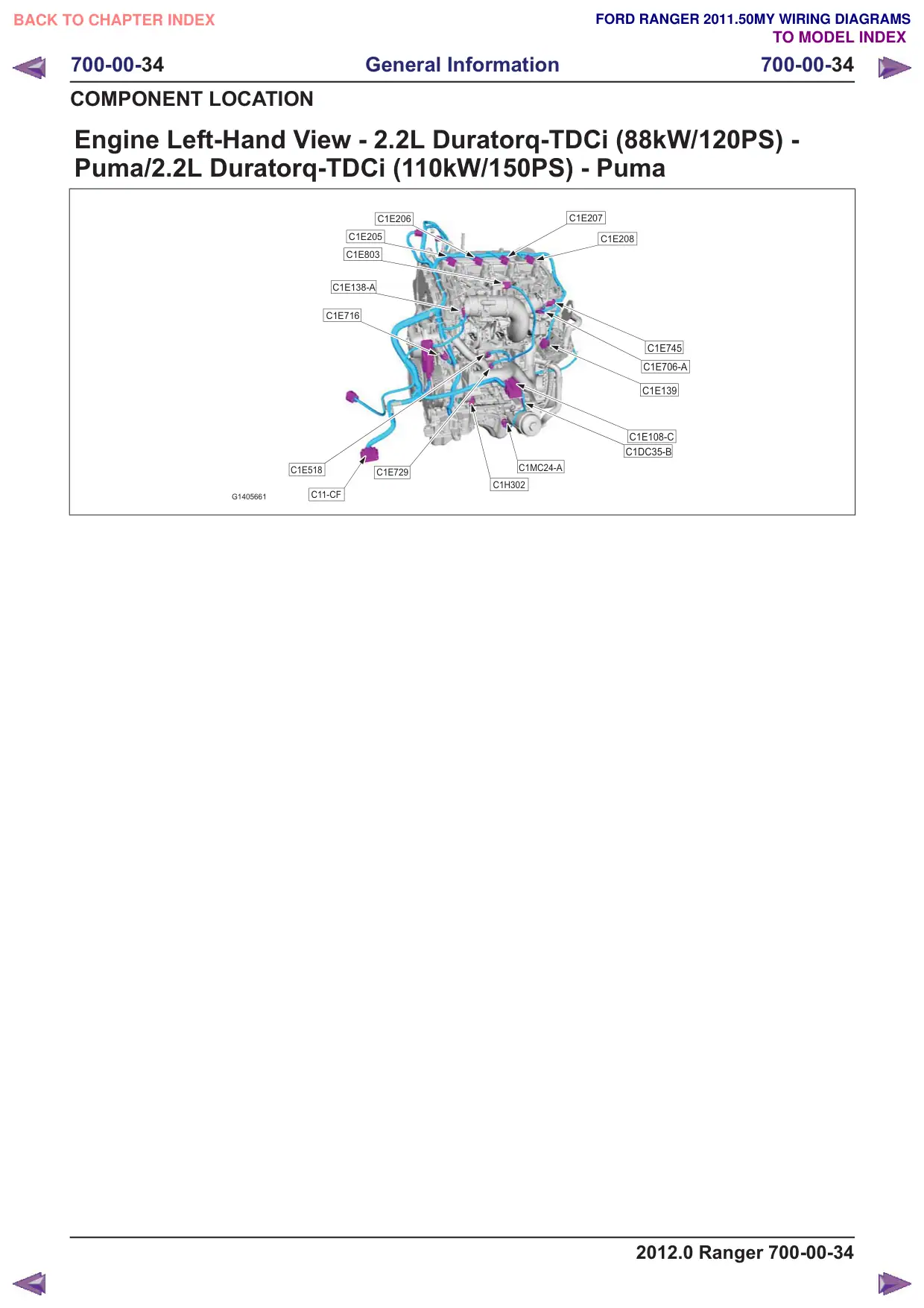

  29. Vista do motor, lado esquerdo - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma p. 494
  30. Vista do motor, lado direito - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma p. 495
  31. Vista do motor, lado direito - 2.2L Duratorq-TDCi (110kW/150PS) - Puma p. 496
  32. Vista superior do motor - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma p. 497
  33. Vista do motor, lado esquerdo - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma p. 498
  34. Vista do motor, lado esquerdo - 3.2L Duratorq-TDCi (148kW/200PS) - Puma p. 499
  35. Vista do motor, lado direito - 3.2L Duratorq-TDCi (148kW/200PS) - Puma p. 500

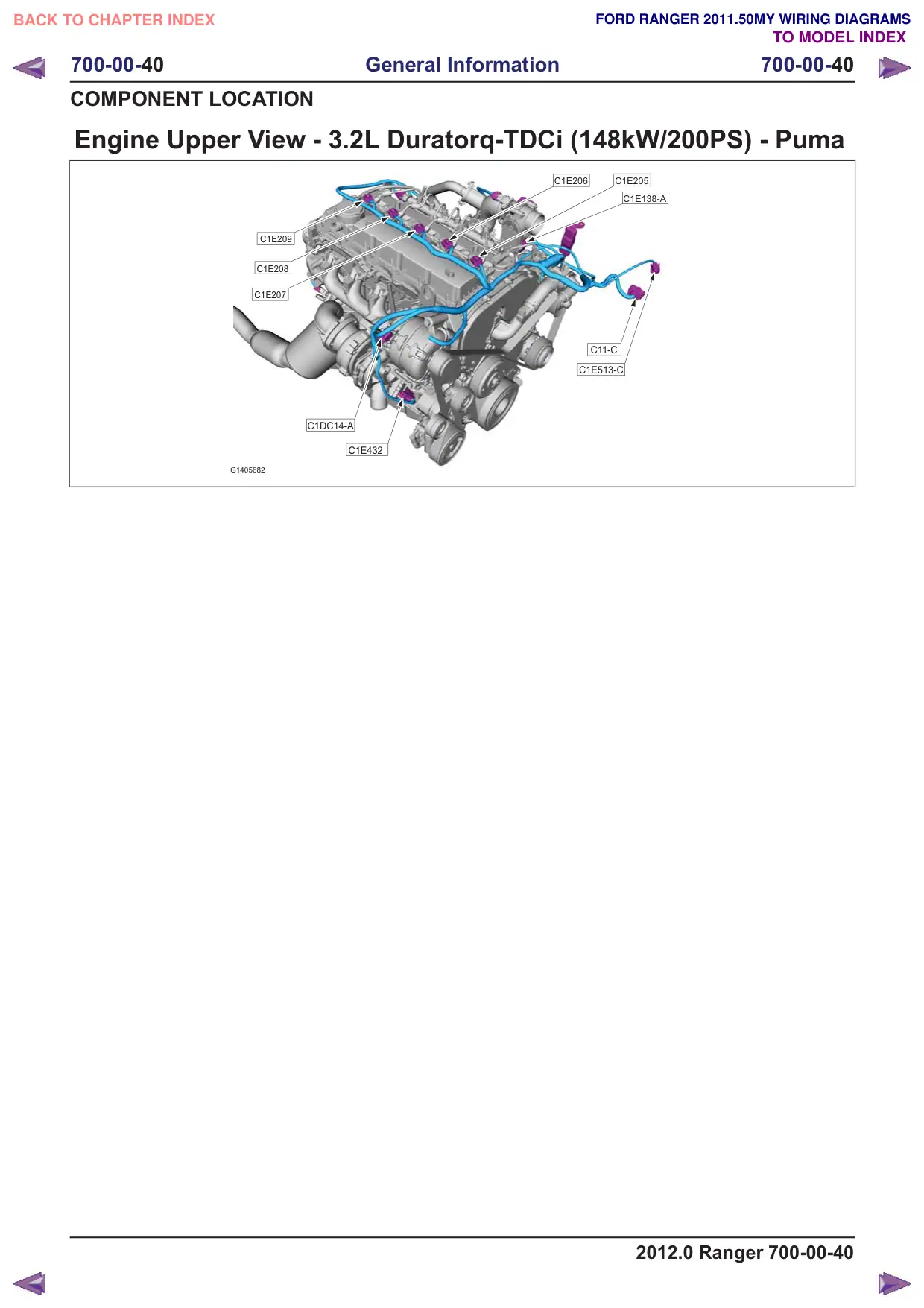

  36. Vista superior do motor - 3.2L Duratorq-TDCi (148kW/200PS) - Puma p. 501

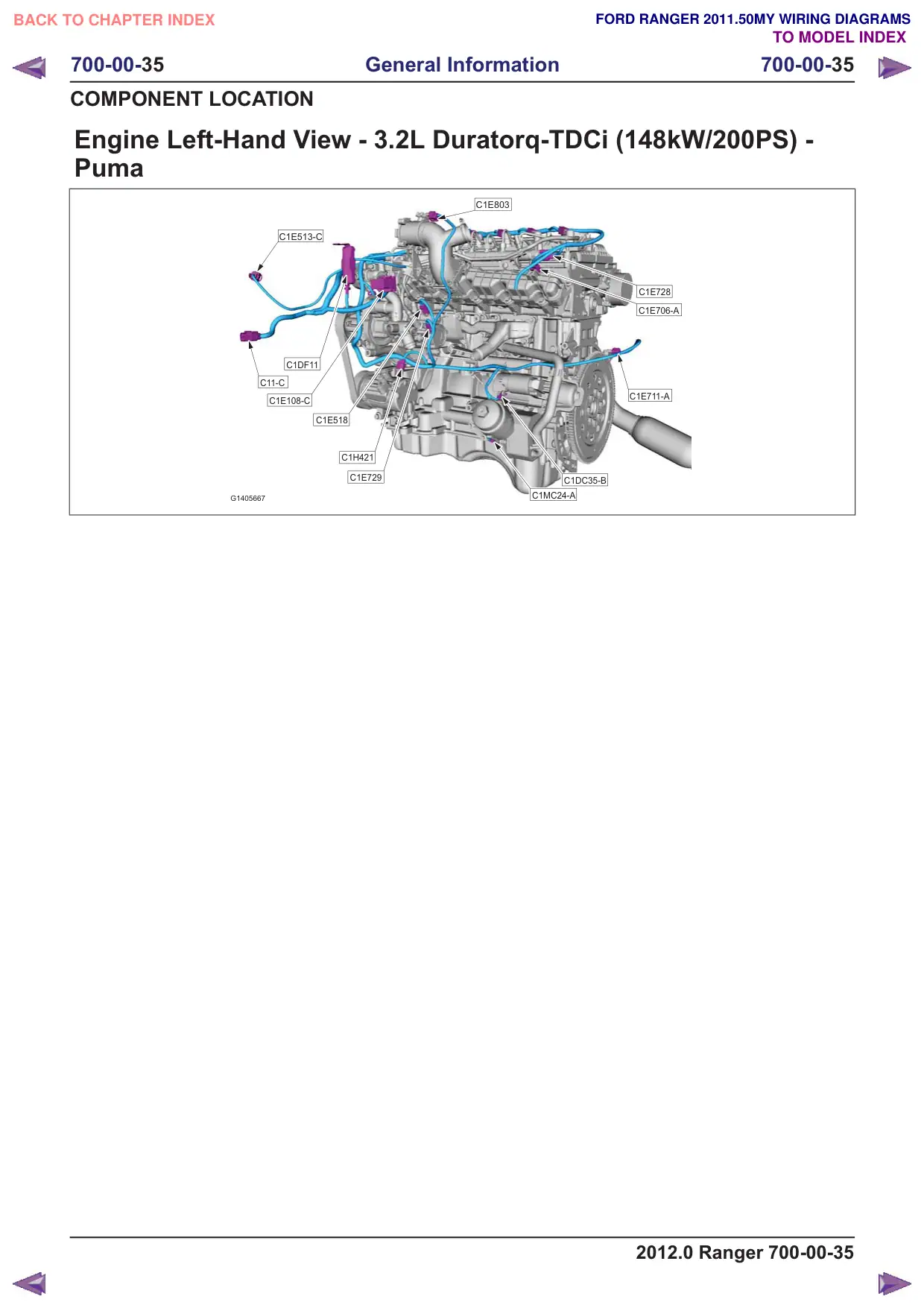

  37. Vista do motor, lado esquerdo - 3.2L Duratorq-TDCi (148kW/200PS) - Puma p. 502
  38. Vista do motor, lado direito - 3.2L Duratorq-TDCi (148kW/200PS) - Puma p. 503
  39. Vista superior do motor - 3.2L Duratorq-TDCi (148kW/200PS) - Puma p. 504

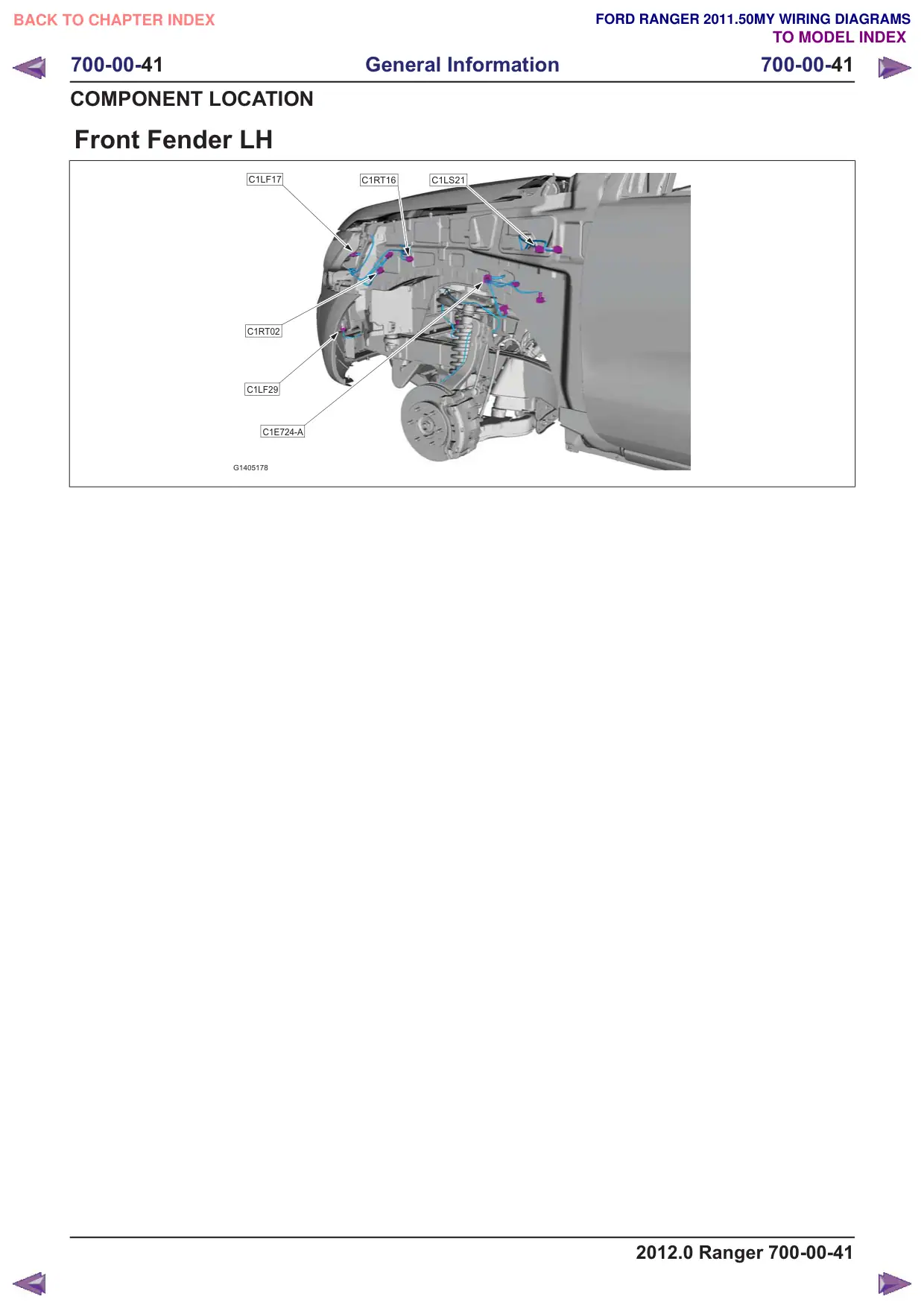

  40. Para-lama dianteiro esquerdo p. 505
  41. Para-lama dianteiro direito p. 506
  42. Vista do assoalho dianteiro, lado esquerdo - Cabine simples, LHD p. 507
  43. Vista do assoalho dianteiro, lado direito - Cabine simples, LHD p. 508
  44. Vista do assoalho dianteiro, lado esquerdo - Cabine dupla, LHD p. 509

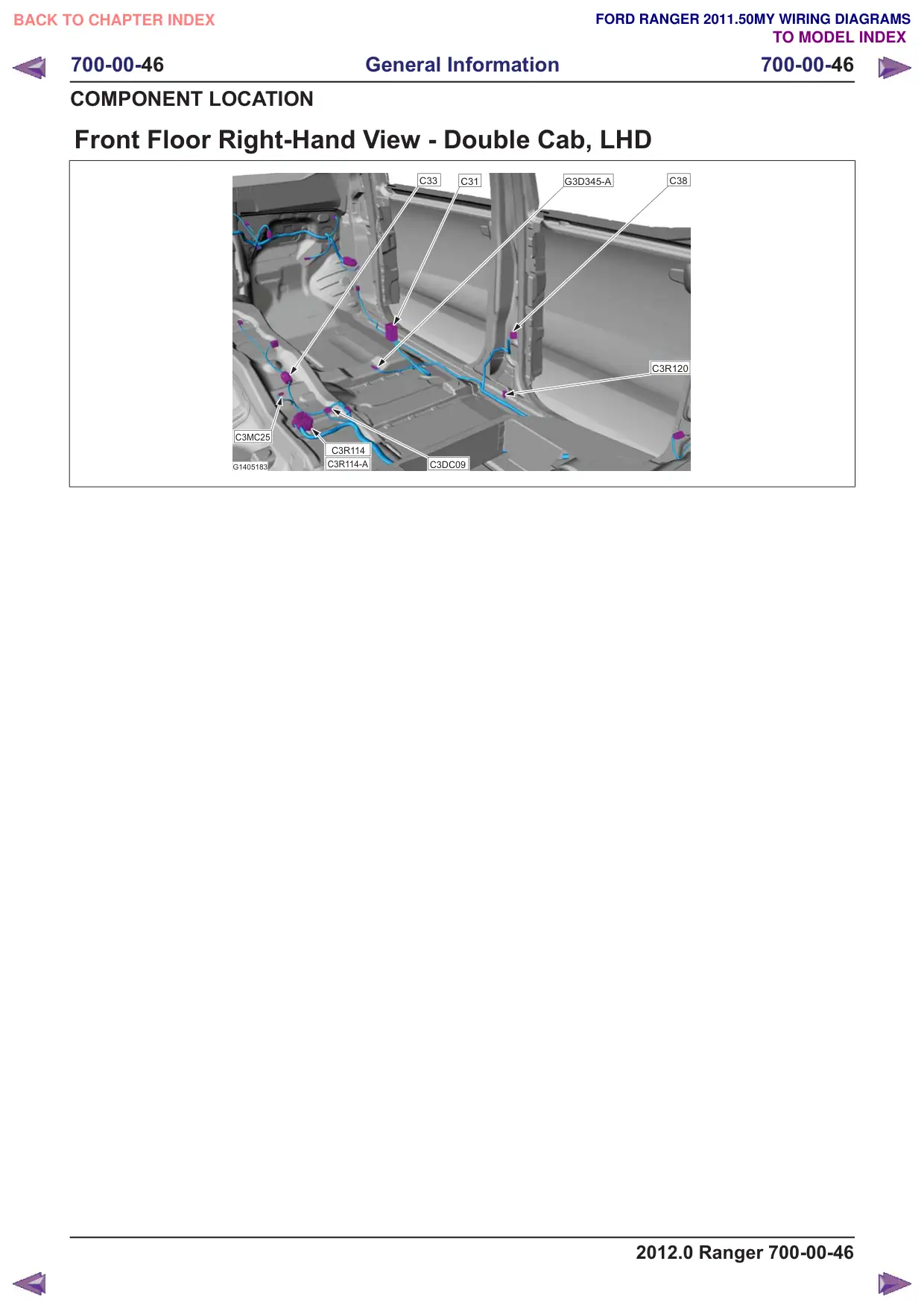

  45. Vista do assoalho dianteiro, lado direito - Cabine dupla, LHD p. 510

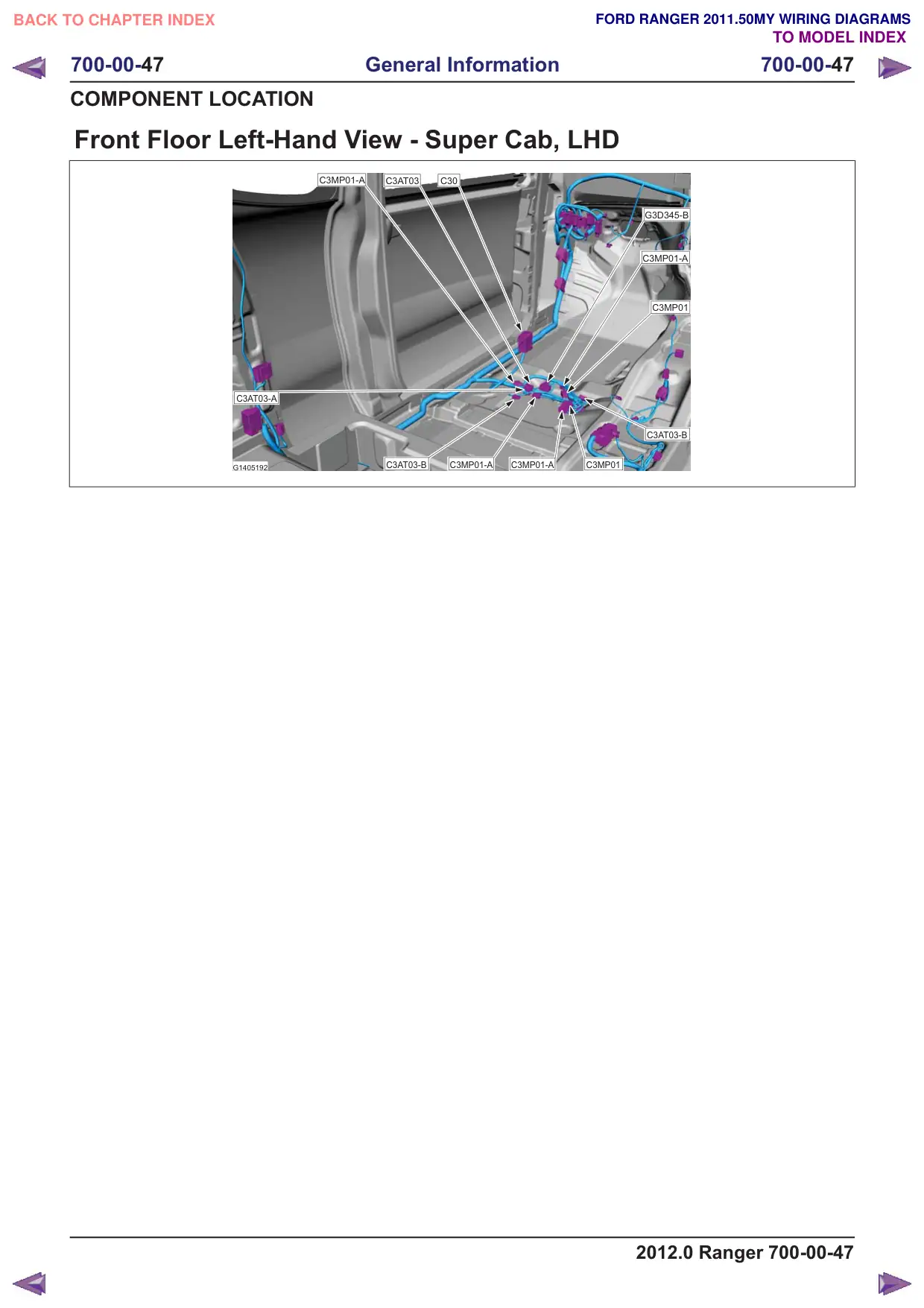

  46. Vista do assoalho dianteiro, lado esquerdo - Cabine estendida, LHD p. 511

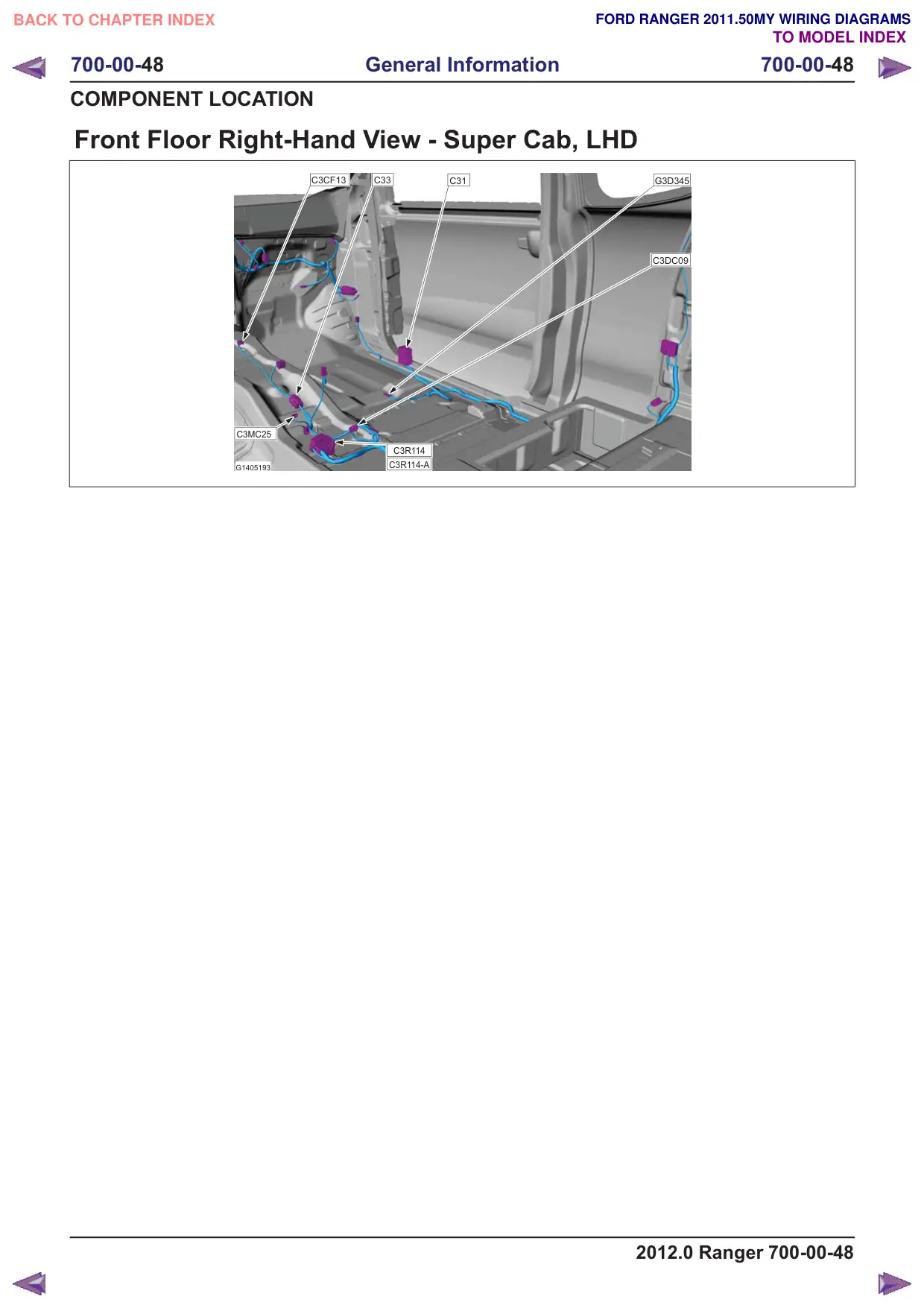

  47. Vista do assoalho dianteiro, lado direito - Cabine estendida, LHD p. 512

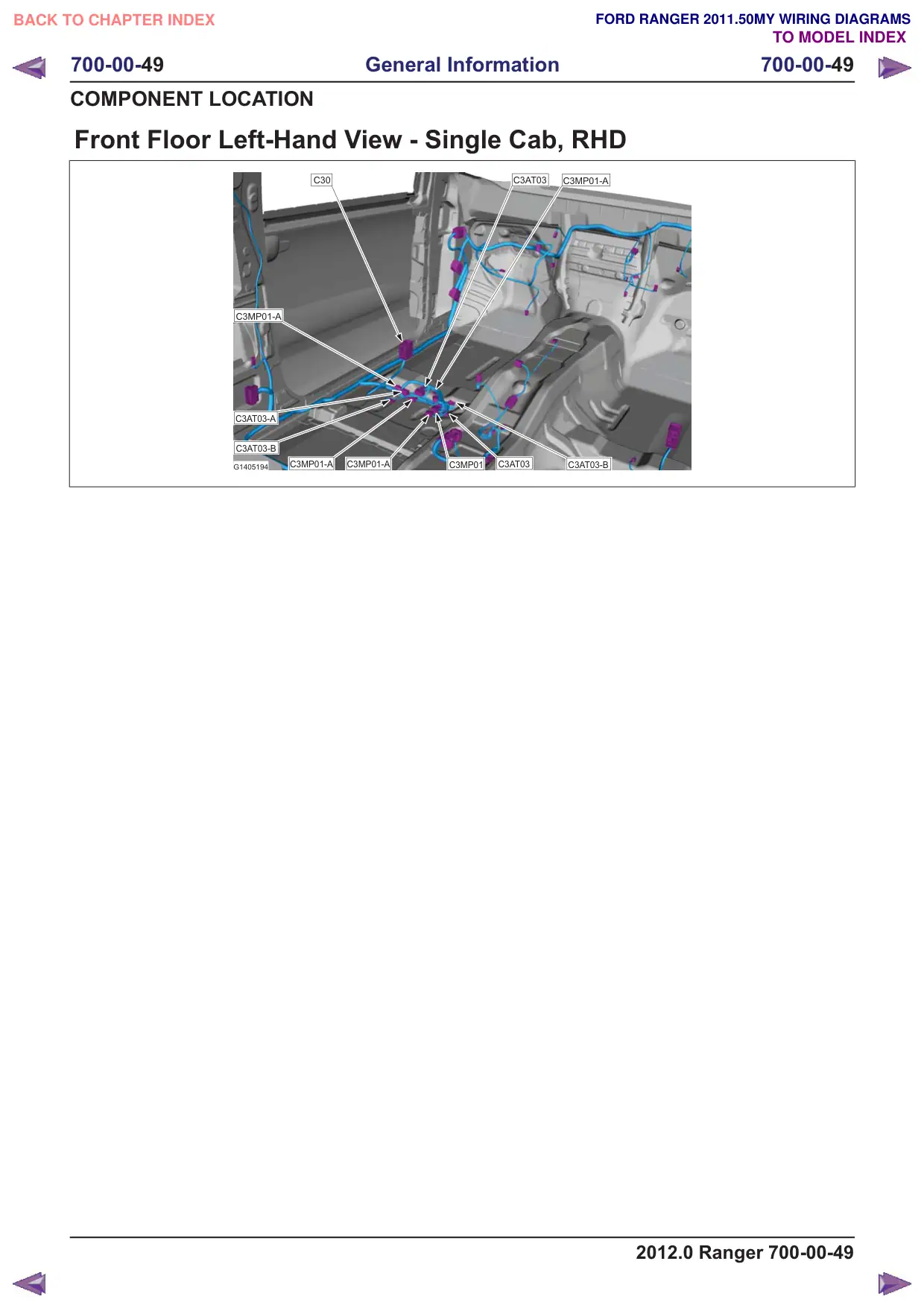

  48. Vista do assoalho dianteiro, lado esquerdo - Cabine simples, RHD p. 513

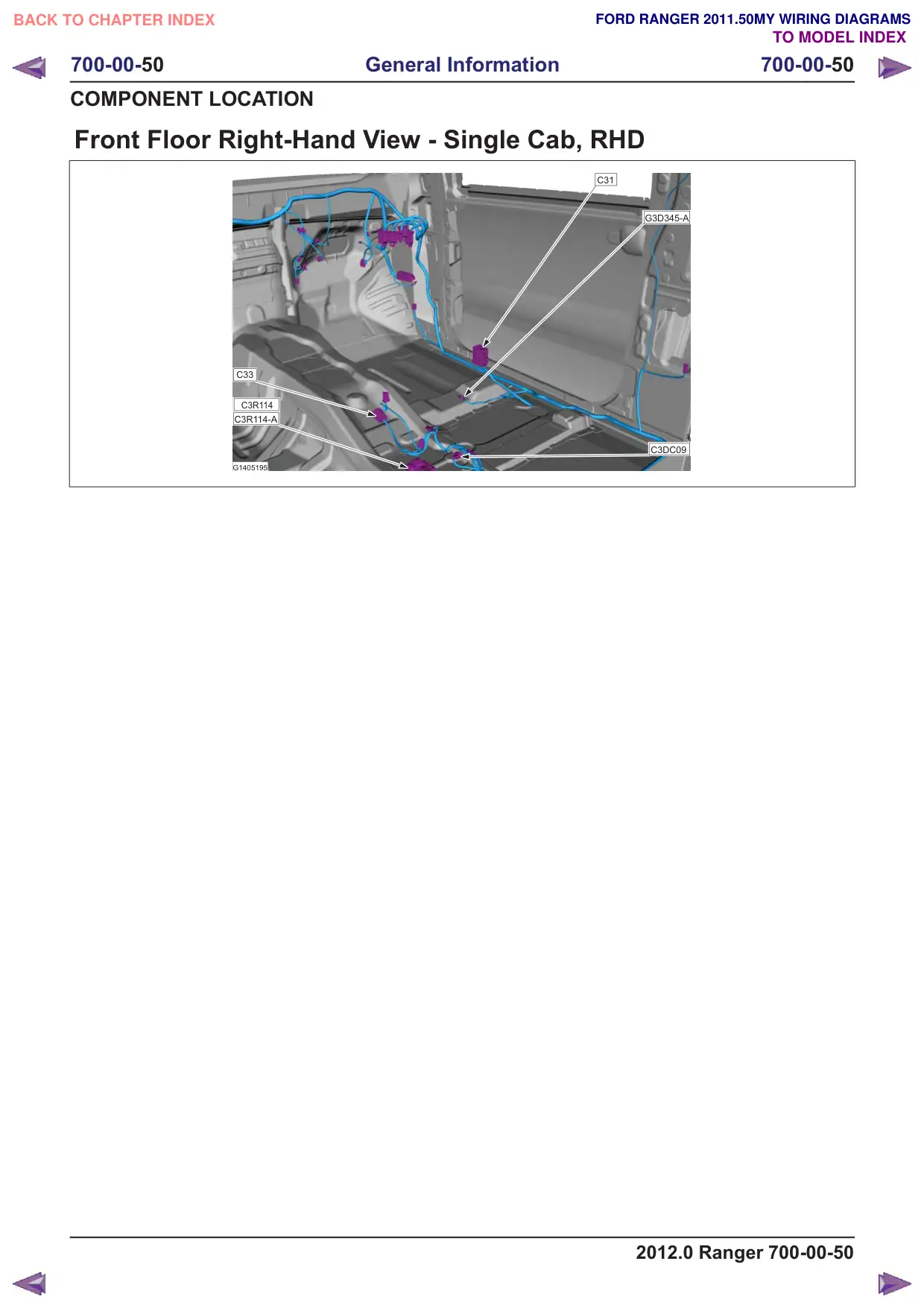

  49. Vista do assoalho dianteiro, lado direito - Cabine simples, RHD p. 514
  50. Vista do assoalho dianteiro, lado esquerdo - Cabine dupla, RHD p. 515
  51. Vista do assoalho dianteiro, lado direito - Cabine dupla, RHD p. 516
  52. Vista do assoalho dianteiro, lado esquerdo - Cabine estendida, RHD p. 517
  53. Vista do assoalho dianteiro, lado direito - Cabine estendida, RHD p. 518
  54. Tanque de combustível p. 519
  55. Forro do teto - Cabine simples, LHD p. 520
  56. Forro do teto - Cabine dupla, LHD p. 521
  57. Forro do teto - Cabine estendida, LHD p. 522
  58. Forro do teto - Cabine simples, RHD p. 523
  59. Forro do teto - Cabine dupla, RHD p. 524

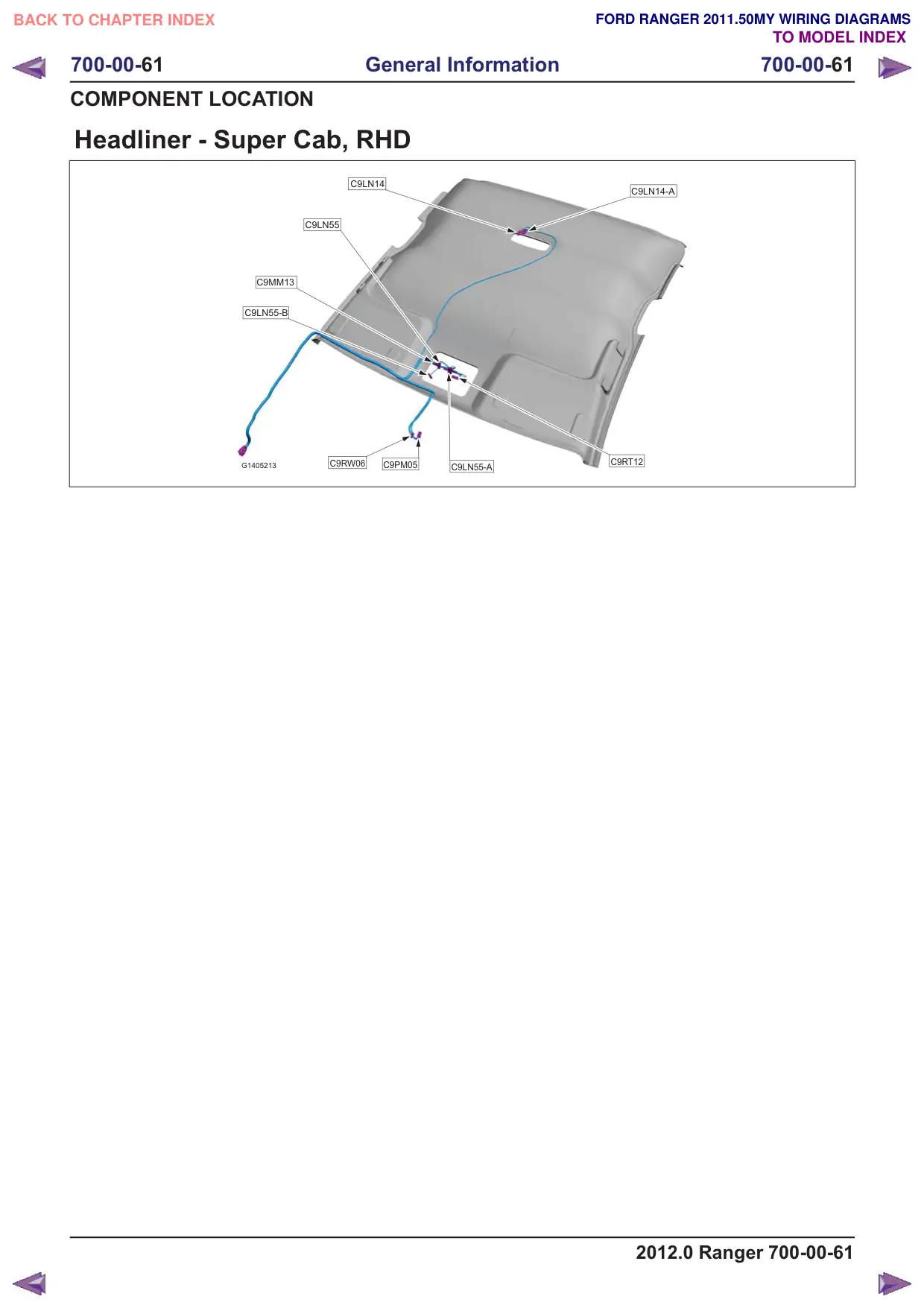

  60. Forro do teto - Cabine estendida, RHD p. 525

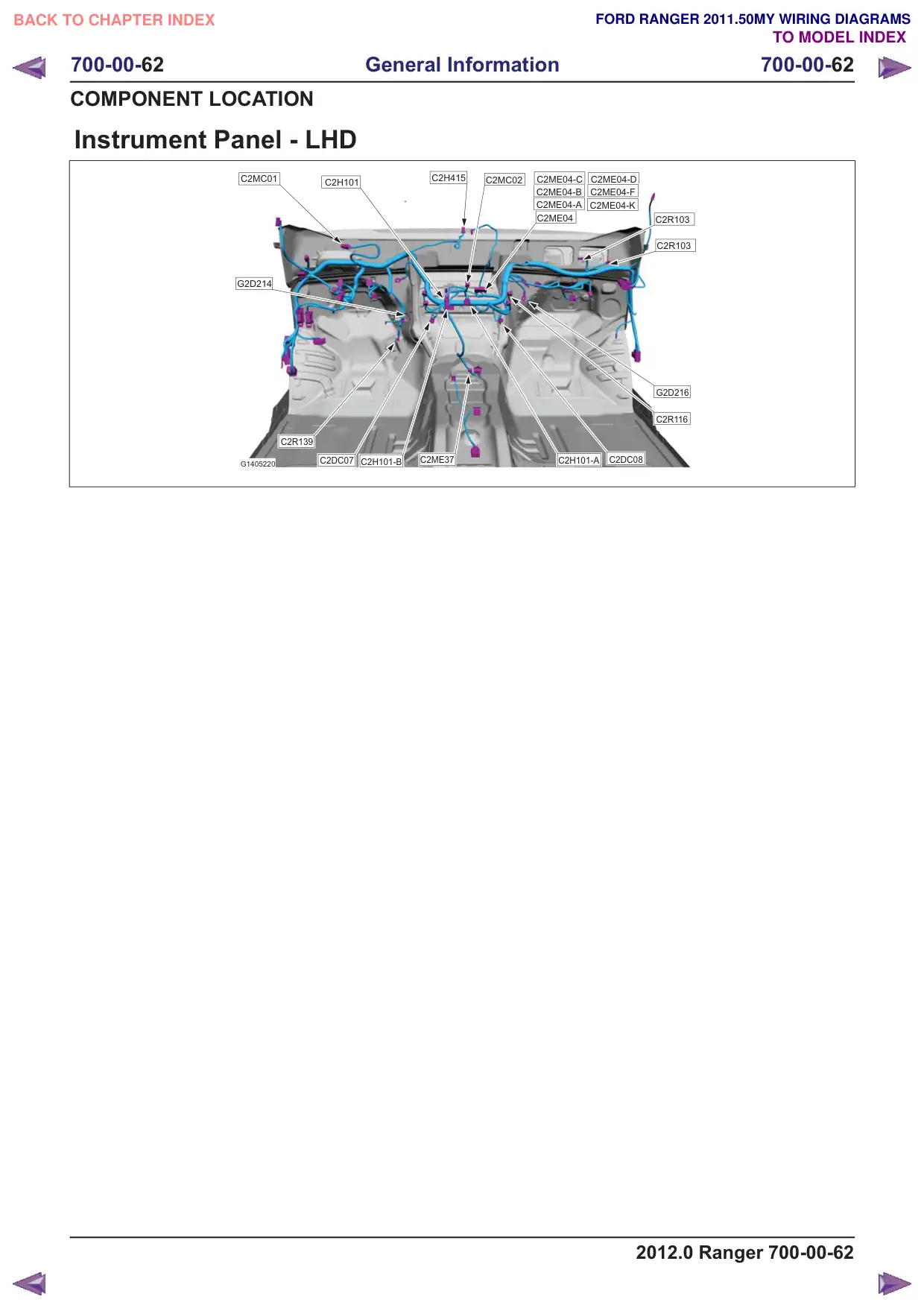

  61. Painel - LHD p. 526

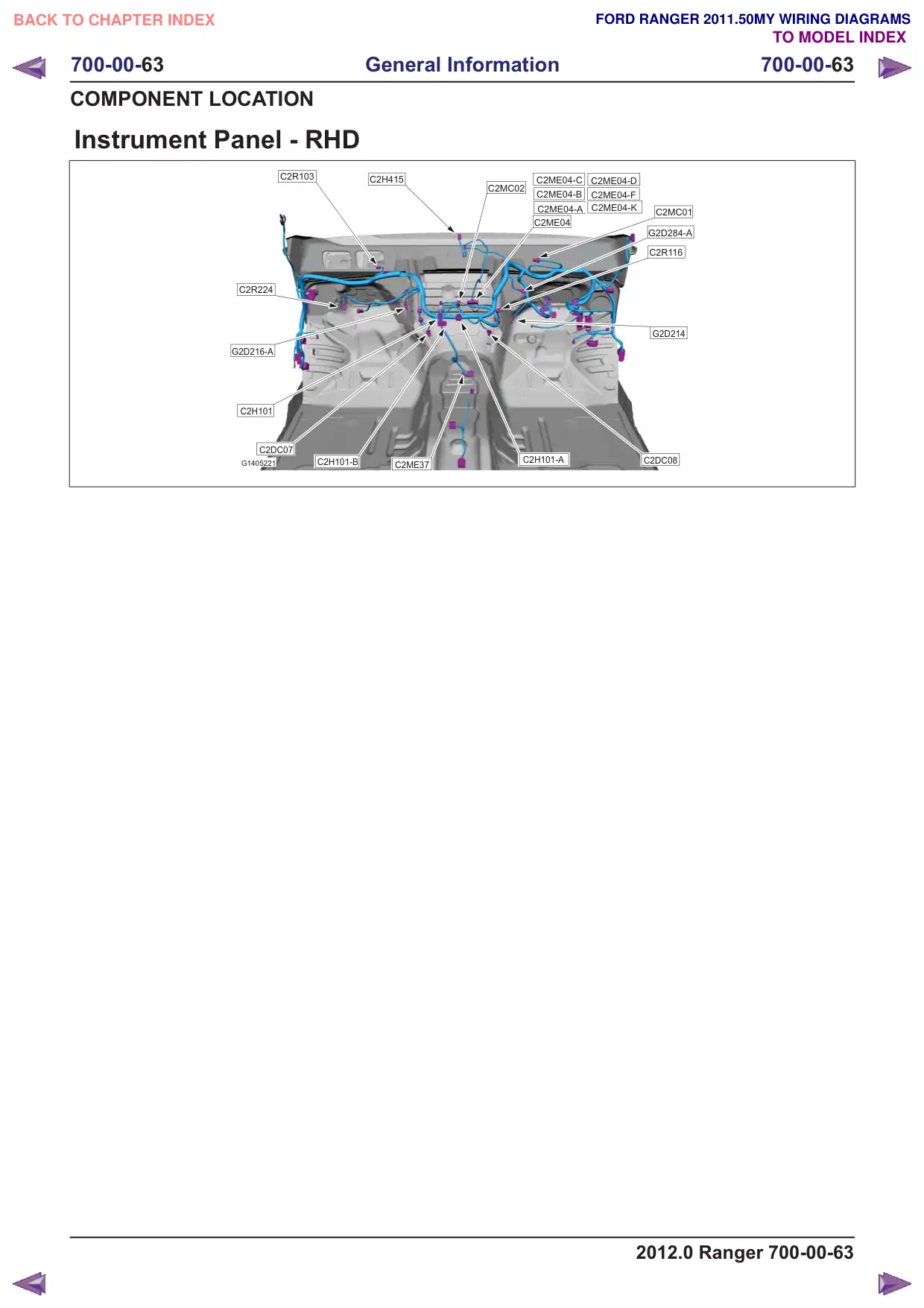

  62. Painel - RHD p. 527
  63. Vista interna da porta do passageiro - Cabine dupla, LHD p. 528
  64. Vista interna da porta do passageiro - Cabine simples/Cabine estendida, LHD p. 529
  65. Vista interna da porta do passageiro - Cabine dupla, RHD p. 530

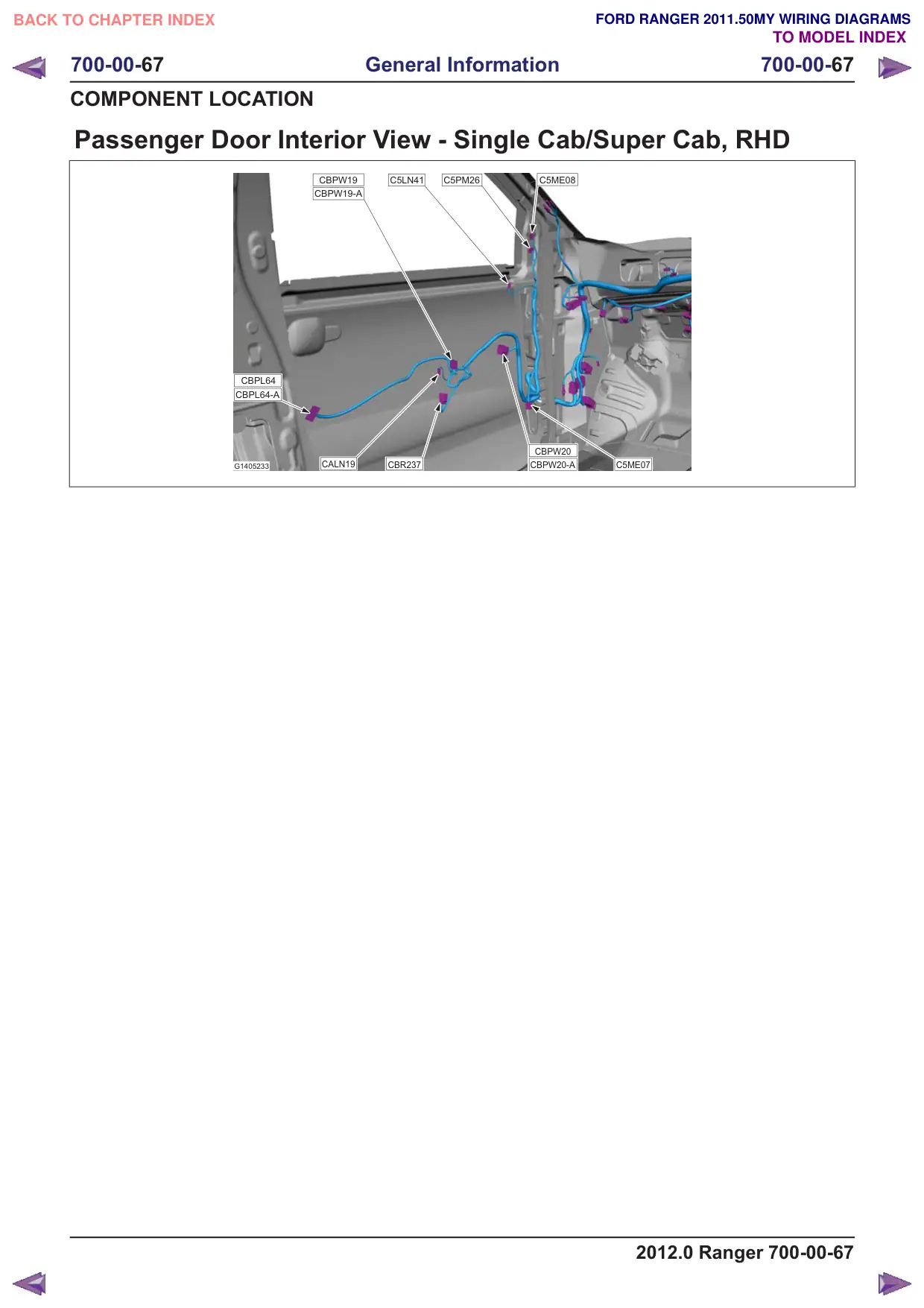

  66. Vista interna da porta do passageiro - Cabine simples/Cabine estendida, RHD p. 531
  67. Para-choque traseiro p. 532
  68. Vista interna da porta traseira LE p. 533
  69. Vista interna da porta traseira LD p. 534

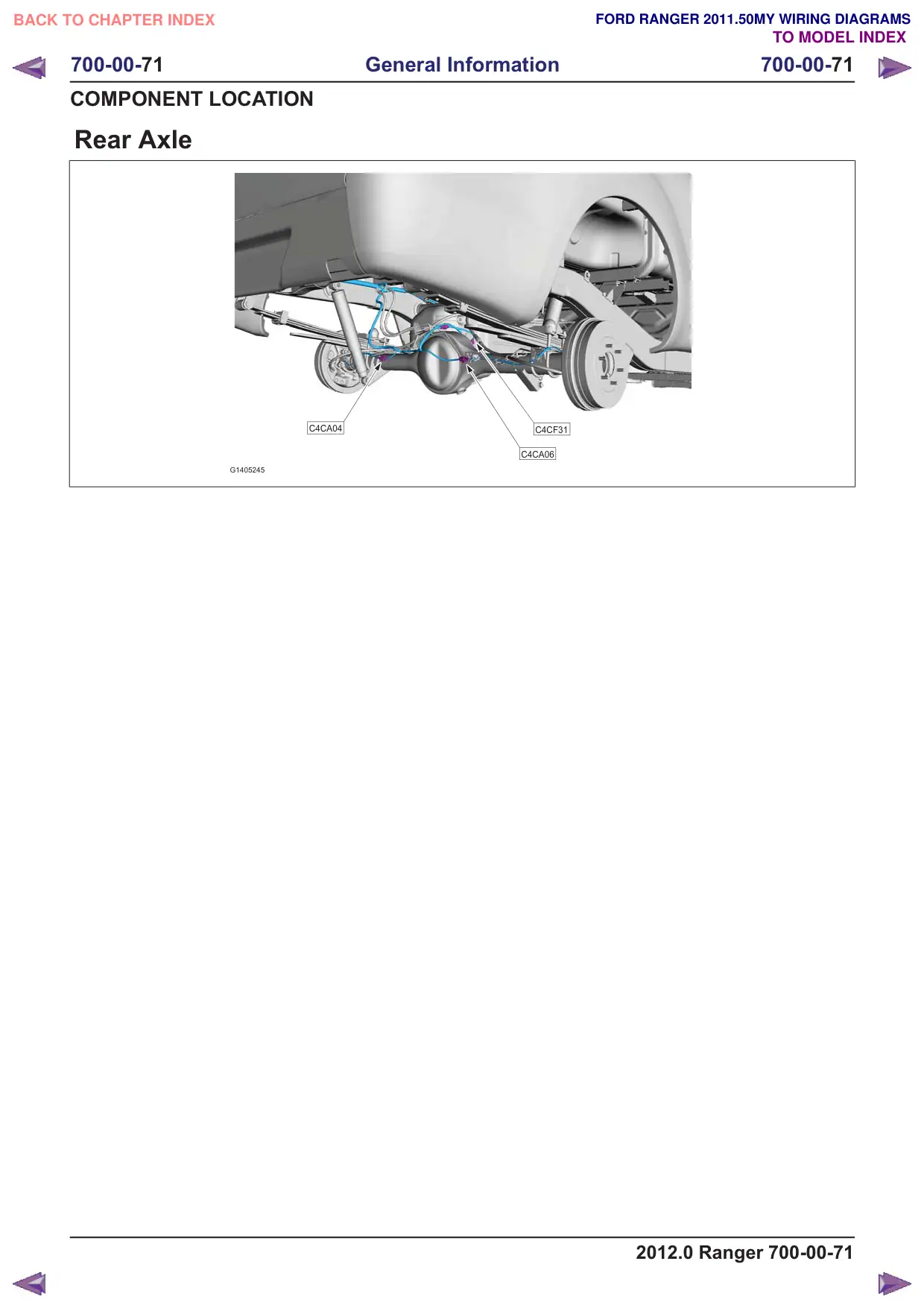

  70. Eixo traseiro p. 535
  71. Vista inferior do assoalho traseiro p. 536
  72. Interruptores da coluna de direção - vista frontal p. 537

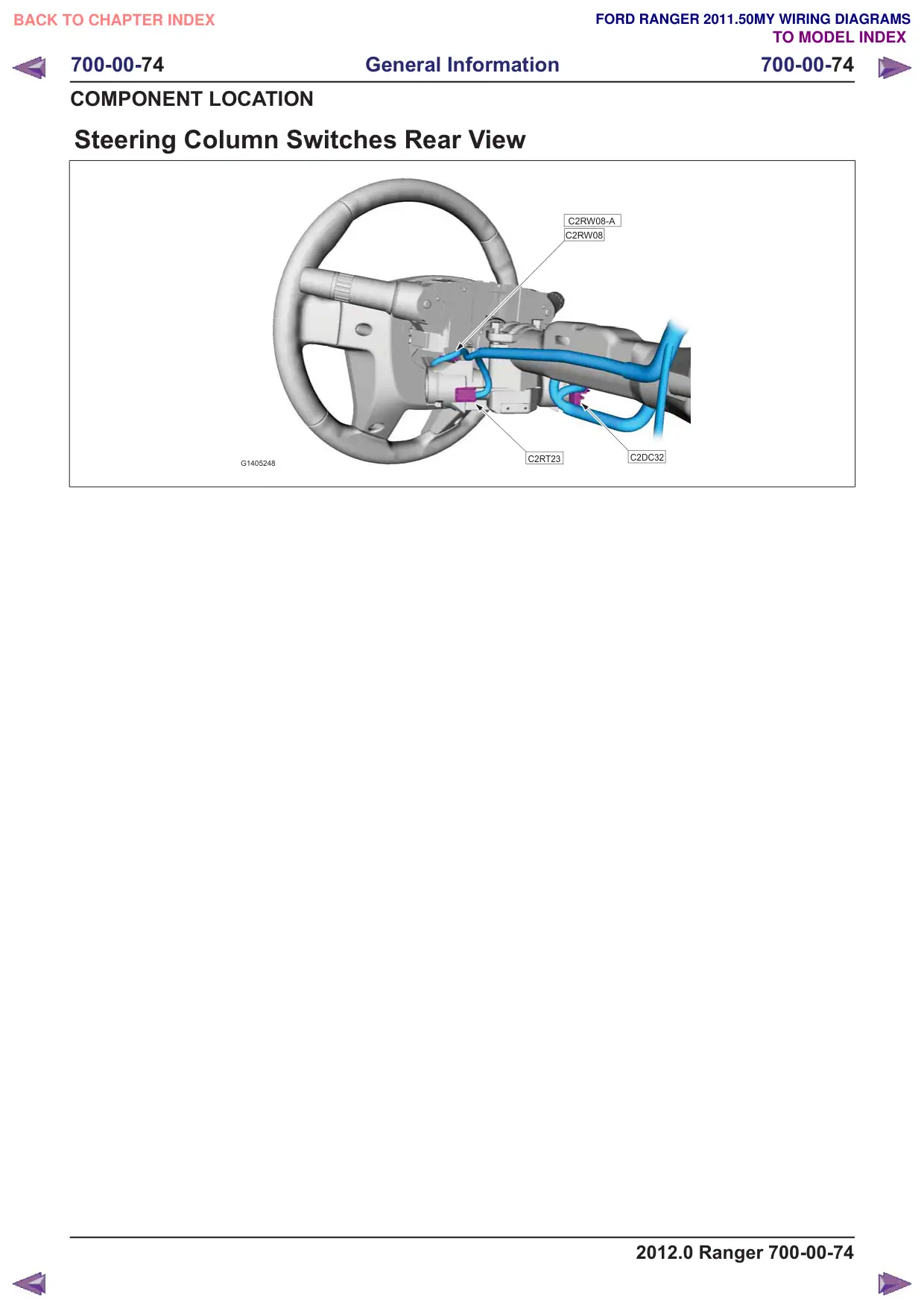

  73. Interruptores da coluna de direção - vista traseira p. 538

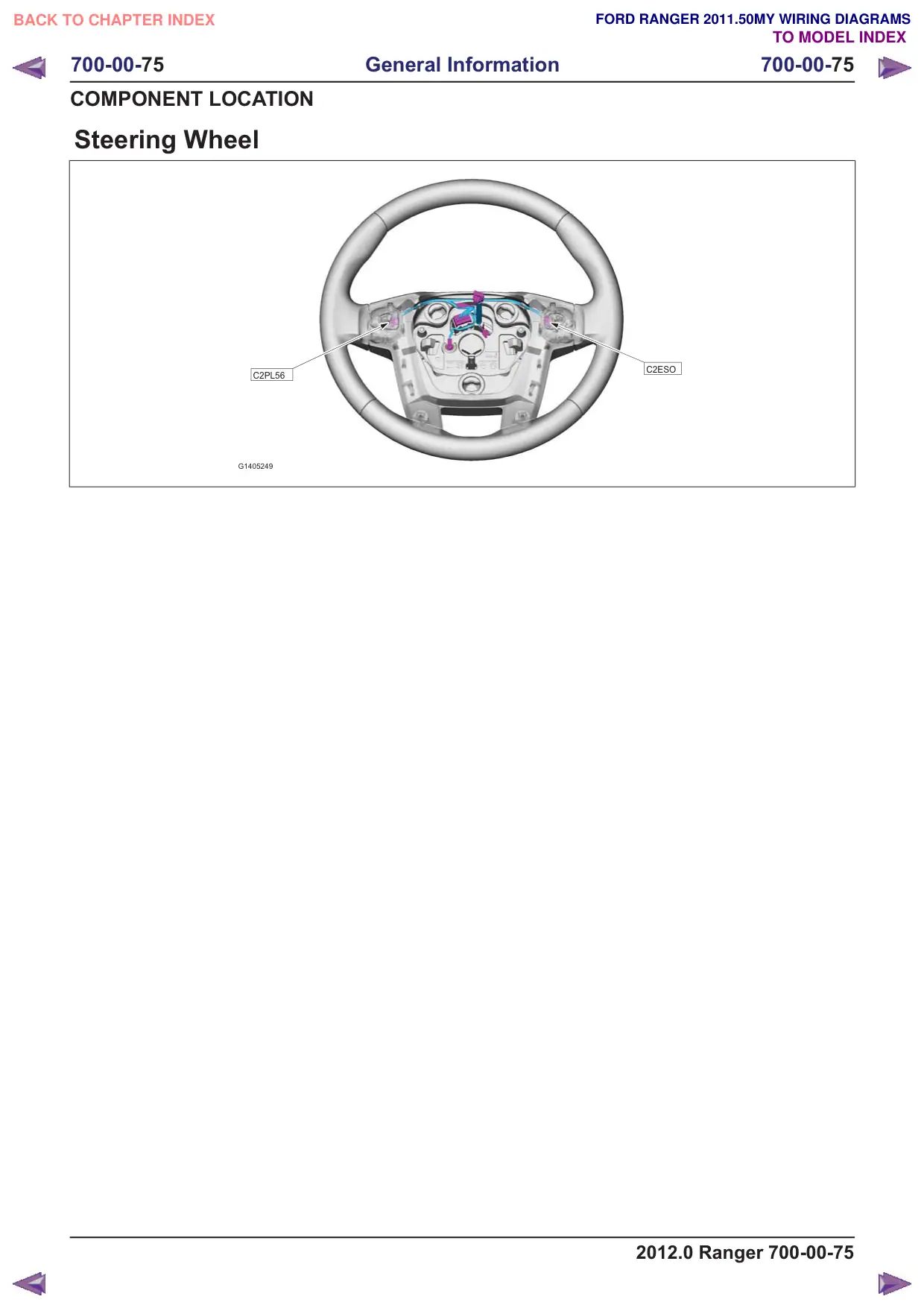

  74. Volante de direção p. 539

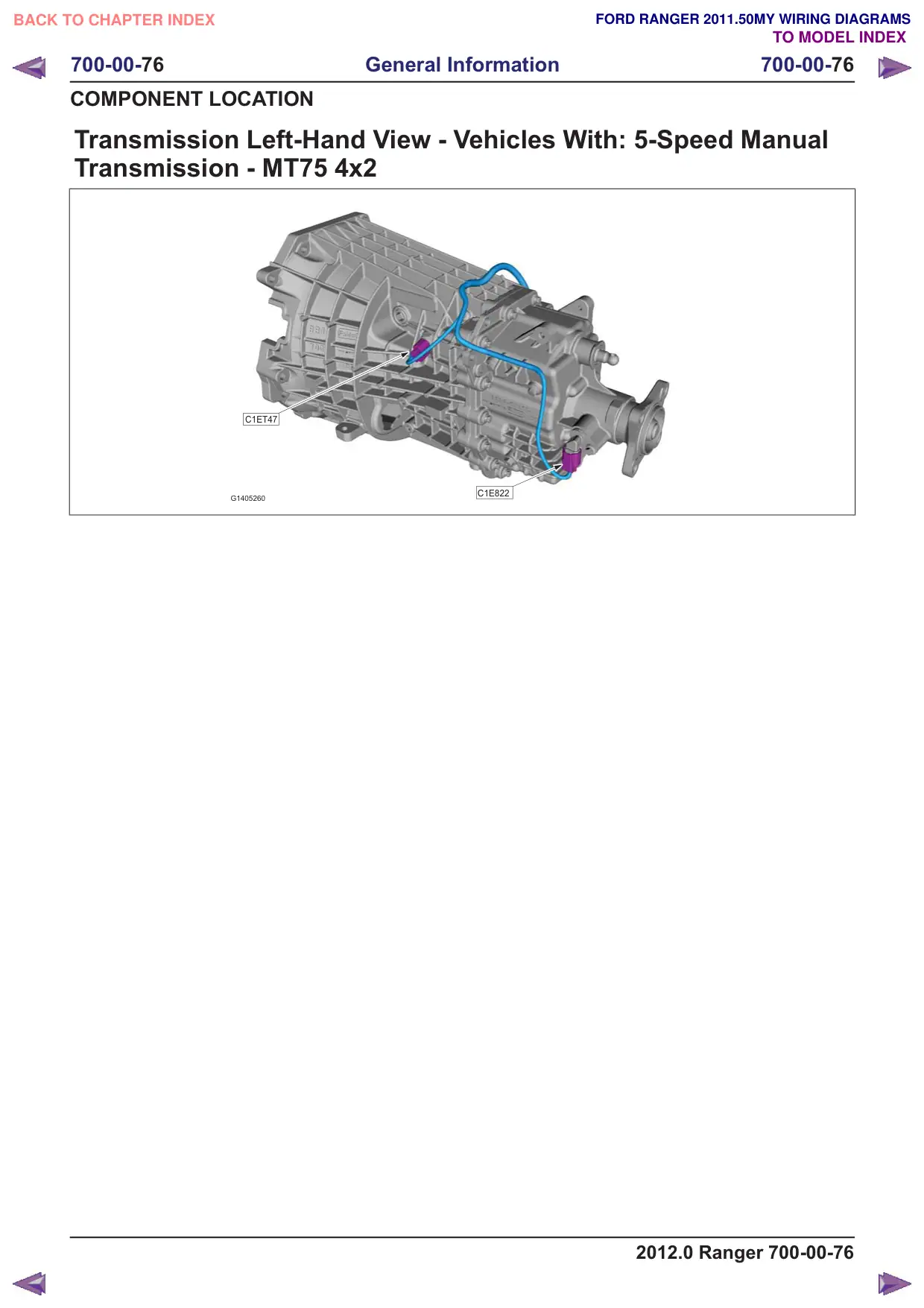

  75. Vista esquerda da transmissão - Veículos com: transmissão manual de 5 marchas - MT75 4x2 p. 540

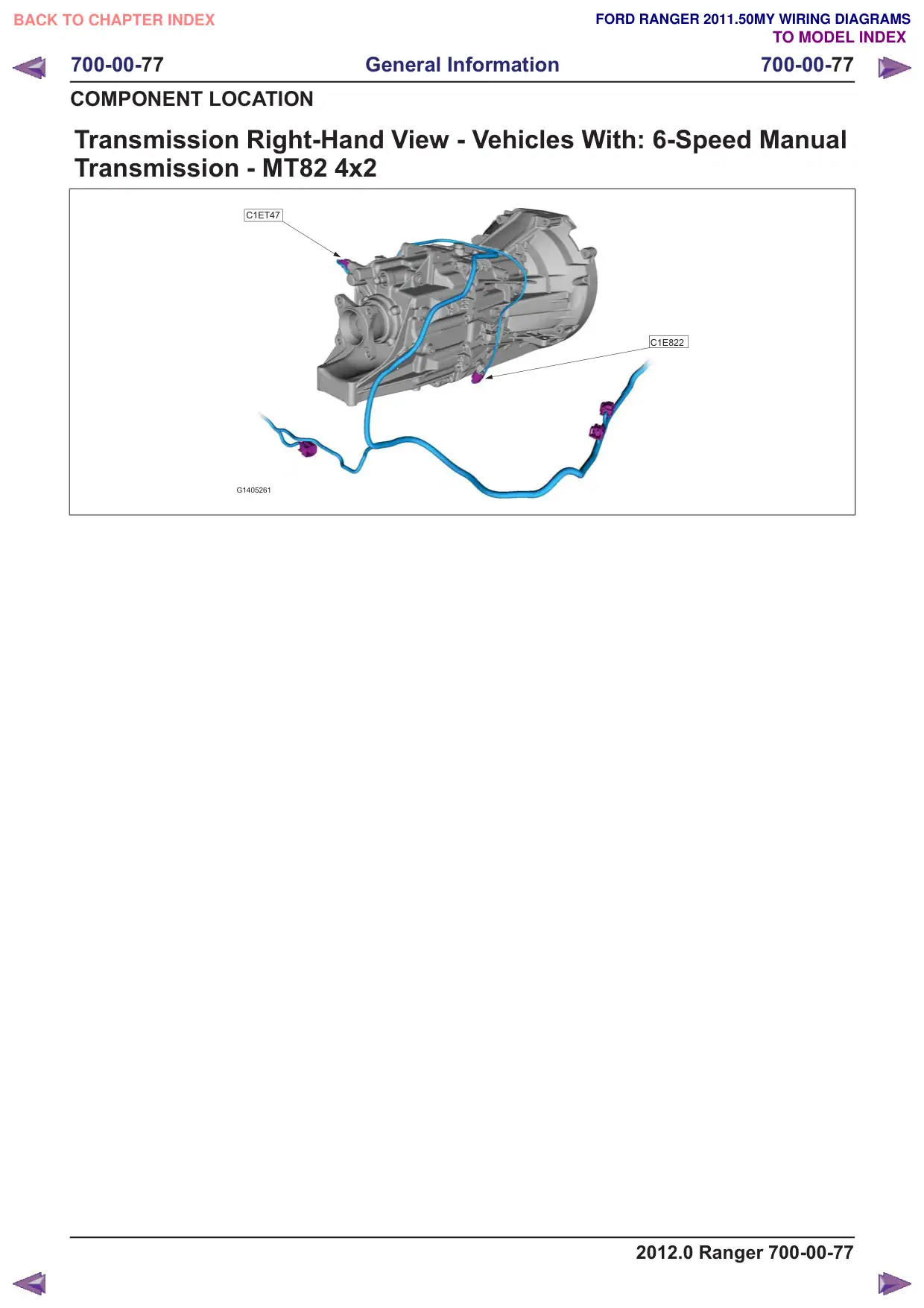

  76. Vista direita da transmissão - Veículos com: transmissão manual de 6 marchas - MT82 4x2 p. 541
  77. Vista direita da transmissão - Veículos com: transeixo automático de 6 marchas - 6R80 4x2 p. 542
  78. Vista esquerda da transmissão - Veículos com: transmissão manual de 5 marchas - MT75 4x4 p. 543
  79. Vista direita da transmissão - Veículos com: transmissão manual de 6 marchas (MT82 4x4) p. 544
  80. Vista direita da transmissão - Veículos com: transeixo automático de 6 marchas - 6R80 4x4 p. 545

Página 465 · Índice da seção

Contents

https://ranger.mbrace.com.br/eletrico/465 · imagem: https://ranger.mbrace.com.br/img/eletrico/465.webp

700-00-1 General Information 700-00-1 . SECTION 700-00 General Information VEHICLE APPLICATION: 2012.0 Ranger CONTENTS COMPONENT LOCATION B-Pillar LH — Single Cab................................................................................................... B-Pillar RH — Single Cab................................................................................................... B-Pillar LH — Super Cab.................................................................................................... B-Pillar RH — Super Cab................................................................................................... Central Junction Box (CJB) — LHD................................................................................... Central Junction Box (CJB) — RHD................................................................................... Climate Control Assembly — Vehicles With: Dual Automatic Temperature Control, LHD.. Climate Control Assembly — Vehicles With: Manual Temperature Control, LHD.............. Climate Control Assembly — Vehicles With: Air Conditioning, LHD.................................. Climate Control Assembly — Vehicles Without: Air Conditioning, LHD............................. Climate Control Assembly — Vehicles With: Dual Automatic Temperature Control, RHD.. Climate Control Assembly — Vehicles With: Manual Temperature Control, RHD............. Climate Control Assembly — Vehicles With: Air Conditioning, RHD.................................. Climate Control Assembly — Vehicles Without: Air Conditioning, RHD............................. Driver Door Interior View — Double Cab, LHD.................................................................. Driver Door Interior View — Single Cab/Super Cab, LHD.................................................. Driver Door Interior View — Double Cab, RHD.................................................................. Driver Door Interior View — Single Cab/Super Cab, RHD................................................. Engine Compartment Left-Hand View — LHD................................................................... Engine Compartment Left-Hand View — RHD................................................................... Engine Compartment Right-Hand View — LHD................................................................. Engine Compartment Right-Hand View — RHD................................................................ Engine Left-Hand View — 2.5L Duratec-HE (122kW/165PS) - MI4................................... Engine Right-Hand View — 2.5L Duratec-HE (122kW/165PS) - MI4................................ Engine Left-Hand View — 2.5L Duratec-HE (122kW/165PS) - MI4, Compressed Natural Gas (CNG)/Ethanol/Liquefied Petroleum Gas (LPG)....................................................... Engine Right-Hand View — 2.5L Duratec-HE (122kW/165PS) - MI4, Compressed Natural Gas (CNG)/Ethanol/Liquefied Petroleum Gas (LPG)....................................................... Engine Upper View — 2.5L Duratec-HE (122kW/165PS) - MI4, Compressed Natural Gas (CNG)/Ethanol/Liquefied Petroleum Gas (LPG)............................................................... Engine Left-Hand View — 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma............................... Engine Right-Hand View — 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma...................................................................................................... Engine Right-Hand View — 2.2L Duratorq-TDCi (110kW/150PS) - Puma......................... Engine Upper View — 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma.................................................................................................... Engine Left-Hand View — 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma.................................................................................................... Engine Left-Hand View — 3.2L Duratorq-TDCi (148kW/200PS) - Puma........................... Engine Right-Hand View — 3.2L Duratorq-TDCi (148kW/200PS) - Puma........................ Engine Upper View — 3.2L Duratorq-TDCi (148kW/200PS) - Puma................................. PAGE 700-00-3 700-00-4 700-00-5 700-00-6 700-00-7 700-00-8 700-00-9 700-00-10 700-00-11 700-00-12 700-00-13 700-00-14 700-00-15 700-00-16 700-00-17 700-00-18 700-00-19 700-00-20 700-00-21 700-00-22 700-00-23 700-00-24 700-00-25 700-00-26 700-00-27 700-00-28 700-00-29 700-00-30 700-00-31 700-00-32 700-00-33 700-00-34 700-00-35 700-00-36 700-00-37

Página 466 · Índice da seção

Contents

https://ranger.mbrace.com.br/eletrico/466 · imagem: https://ranger.mbrace.com.br/img/eletrico/466.webp

700-00-2 General Information 700-00-2 . Engine Left-Hand View — 3.2L Duratorq-TDCi (148kW/200PS) - Puma........................... Engine Right-Hand View — 3.2L Duratorq-TDCi (148kW/200PS) - Puma........................ Engine Upper View — 3.2L Duratorq-TDCi (148kW/200PS) - Puma................................. Front Fender LH................................................................................................................. Front Fender RH................................................................................................................. Front Floor Left-Hand View — Single Cab, LHD................................................................ Front Floor Right-Hand View — Single Cab, LHD.............................................................. Front Floor Left-Hand View — Double Cab, LHD............................................................... Front Floor Right-Hand View — Double Cab, LHD............................................................ Front Floor Left-Hand View — Super Cab, LHD................................................................ Front Floor Right-Hand View — Super Cab, LHD.............................................................. Front Floor Left-Hand View — Single Cab, RHD............................................................... Front Floor Right-Hand View — Single Cab, RHD............................................................. Front Floor Left-Hand View — Double Cab, RHD.............................................................. Front Floor Right-Hand View — Double Cab, RHD............................................................ Front Floor Left-Hand View — Super Cab, RHD................................................................ Front Floor Right-Hand View — Super Cab, RHD............................................................. Fuel Tank............................................................................................................................ Headliner — Single Cab, LHD............................................................................................ Headliner — Double Cab, LHD.......................................................................................... Headliner — Super Cab, LHD............................................................................................ Headliner — Single Cab, RHD........................................................................................... Headliner — Double Cab, RHD.......................................................................................... Headliner — Super Cab, RHD............................................................................................ Instrument Panel — LHD.................................................................................................... Instrument Panel — RHD................................................................................................... Passenger Door Interior View — Double Cab, LHD........................................................... Passenger Door Interior View — Single Cab/Super Cab, LHD.......................................... Passenger Door Interior View — Double Cab, RHD.......................................................... Passenger Door Interior View — Single Cab/Super Cab, RHD......................................... Rear Bumper...................................................................................................................... Rear Door LH Interior View................................................................................................. Rear Door RH Interior View................................................................................................ Rear Axle............................................................................................................................ Rear Under Floor View....................................................................................................... Steering Column Switches Front View............................................................................... Steering Column Switches Rear View................................................................................ Steering Wheel................................................................................................................... Transmission Left-Hand View — Vehicles With: 5-Speed Manual Transmission - MT75 4x2.................................................................................................................................... Transmission Right-Hand View — Vehicles With: 6-Speed Manual Transmission - MT82 4x2.................................................................................................................................... Transmission Right-Hand View — Vehicles With: 6-Speed Automatic Transaxle - 6R80 4x2.................................................................................................................................... Transmission Left-Hand View — Vehicles With: 5-Speed Manual Transmission - MT75 4x4.................................................................................................................................... Transmission Right-Hand View — Vehicles With: 6-Speed Manual Transmission (MT82 4x4)................................................................................................................................... Transmission Right-Hand View — Vehicles With: 6-Speed Automatic Transaxle - 6R80 4x4.................................................................................................................................... 700-00-38 700-00-39 700-00-40 700-00-41 700-00-42 700-00-43 700-00-44 700-00-45 700-00-46 700-00-47 700-00-48 700-00-49 700-00-50 700-00-51 700-00-52 700-00-53 700-00-54 700-00-55 700-00-56 700-00-57 700-00-58 700-00-59 700-00-60 700-00-61 700-00-62 700-00-63 700-00-64 700-00-65 700-00-66 700-00-67 700-00-68 700-00-69 700-00-70 700-00-71 700-00-72 700-00-73 700-00-74 700-00-75 700-00-76 700-00-77 700-00-78 700-00-79 700-00-80 700-00-81

Página 467 · Coluna B esquerda - Cabine simples

B-Pillar LH - Single Cab

https://ranger.mbrace.com.br/eletrico/467 · imagem: https://ranger.mbrace.com.br/img/eletrico/467.webp

700-00-3 General Information 700-00-3 COMPONENT LOCATION B-Pillar LH - Single Cab C3LS50 C3R109 C3R111 C3RD02 C3RD02-A C3R120 C3R122 G1405132 2012.0 Ranger 700-00-3

Página 468 · Coluna B direita - Cabine simples

B-Pillar RH - Single Cab

https://ranger.mbrace.com.br/eletrico/468 · imagem: https://ranger.mbrace.com.br/img/eletrico/468.webp

700-00-4 General Information 700-00-4 COMPONENT LOCATION B-Pillar RH - Single Cab G1405133 C3LS50 C3R109 C3R111 C3R120 C3R122 2012.0 Ranger 700-00-4

Página 469 · Coluna B esquerda - Cabine estendida

B-Pillar LH - Super Cab

https://ranger.mbrace.com.br/eletrico/469 · imagem: https://ranger.mbrace.com.br/img/eletrico/469.webp

700-00-5 General Information 700-00-5 COMPONENT LOCATION B-Pillar LH - Super Cab C3LS50 C3RD02 C3RD02-A C37 C37-A C3R217 G1405134 C3R218 C7PL71 C3R109 C7PL71-A C3R111 C7ME09 C3R123 C3R125 2012.0 Ranger 700-00-5

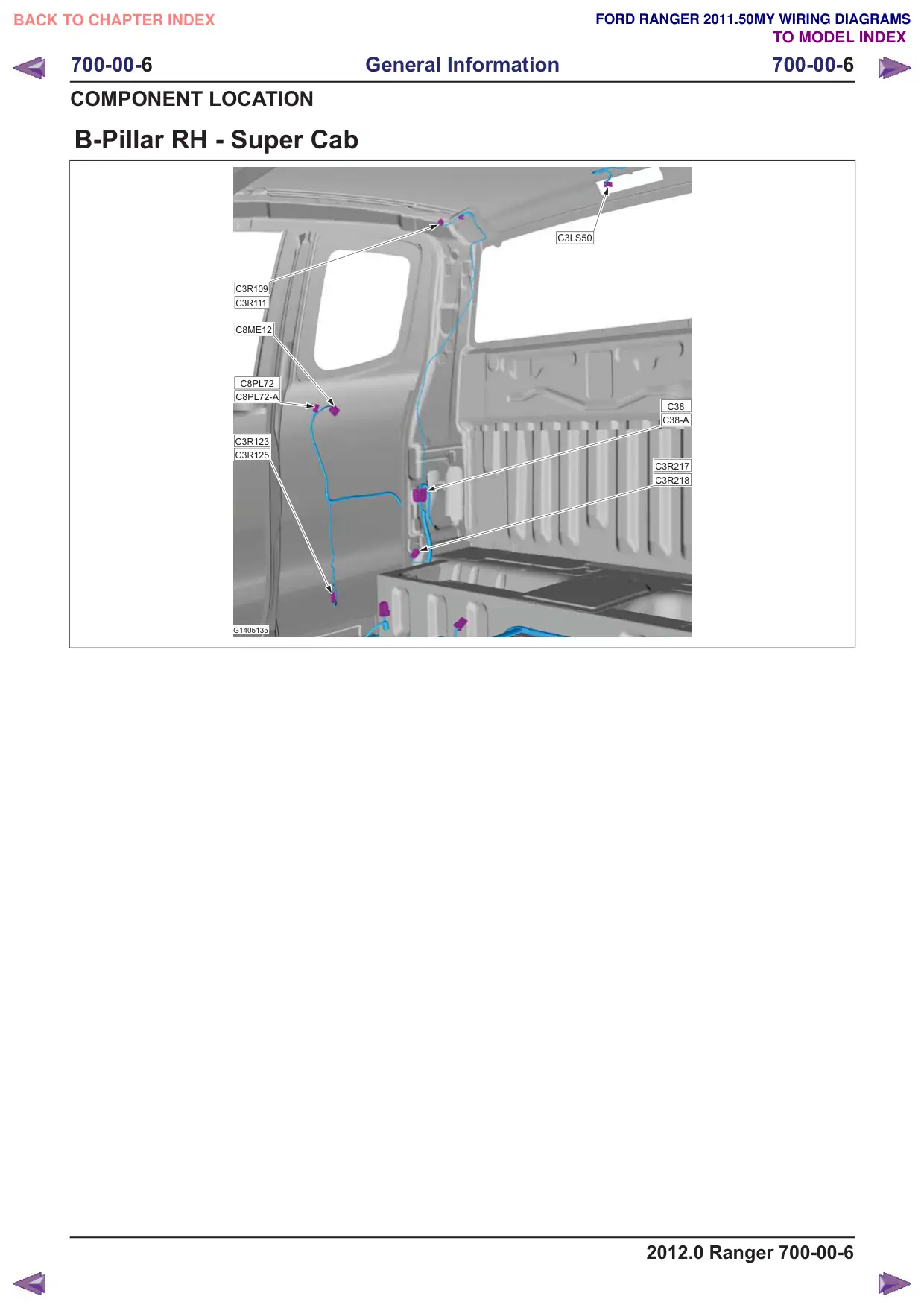

Página 470 · Coluna B direita - Cabine estendida

B-Pillar RH - Super Cab

https://ranger.mbrace.com.br/eletrico/470 · imagem: https://ranger.mbrace.com.br/img/eletrico/470.webp

700-00-6 General Information 700-00-6 COMPONENT LOCATION B-Pillar RH - Super Cab C3R109 C3R111 C8ME12 C8PL72 C8PL72-A C3R123 C3R125 G1405135 C3LS50 C38 C38-A C3R217 C3R218 2012.0 Ranger 700-00-6

Página 471 · Caixa de junção central (CJB) - LHD

Central Junction Box (CJB) - LHD

https://ranger.mbrace.com.br/eletrico/471 · imagem: https://ranger.mbrace.com.br/img/eletrico/471.webp

700-00-7 General Information 700-00-7 COMPONENT LOCATION Central Junction Box (CJB) - LHD C2BP02-A C2BP02-A C2BP02-A C2BP02-A C2BP02-A C2BP02-A C2BP02-A C2BP02-A G1405137 2012.0 Ranger 700-00-7

Página 472 · Caixa de junção central (CJB) - RHD

Central Junction Box (CJB) - RHD

https://ranger.mbrace.com.br/eletrico/472 · imagem: https://ranger.mbrace.com.br/img/eletrico/472.webp

700-00-8 General Information 700-00-8 COMPONENT LOCATION Central Junction Box (CJB) - RHD G1408852 C2BP02-A C2BP02-A C2BP02-A C2BP02-A C2BP02-A C2BP02-A C2BP02-A C2BP02-A 2012.0 Ranger 700-00-8

Página 473 · Conjunto de climatização - Veículos com: controle automático de temperatura dual, LHD

Climate Control Assembly - Vehicles With: Dual Automatic Temperature Control, LHD

https://ranger.mbrace.com.br/eletrico/473 · imagem: https://ranger.mbrace.com.br/img/eletrico/473.webp

700-00-9 General Information 700-00-9 COMPONENT LOCATION Climate Control Assembly - Vehicles With: Dual Automatic Temperature Control, LHD C2H102 C2H237 G1405146 C2H228 C2H211 C2H237 C2H406 C2H206-A C2H123 2012.0 Ranger 700-00-9

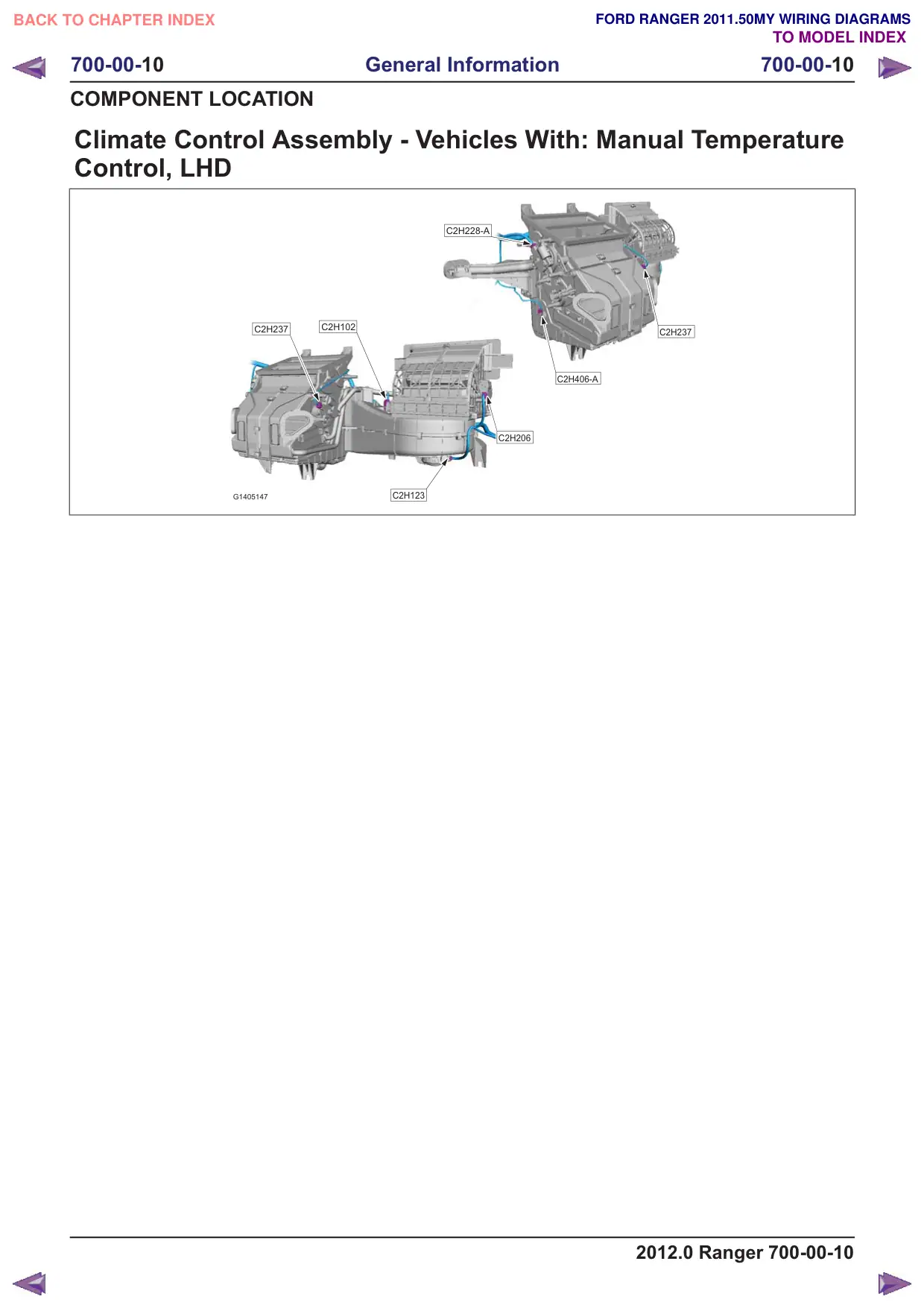

Página 474 · Conjunto de climatização - Veículos com: controle manual de temperatura, LHD

Climate Control Assembly - Vehicles With: Manual Temperature Control, LHD

https://ranger.mbrace.com.br/eletrico/474 · imagem: https://ranger.mbrace.com.br/img/eletrico/474.webp

700-00-10 General Information 700-00-10 COMPONENT LOCATION Climate Control Assembly - Vehicles With: Manual Temperature Control, LHD C2H102 C2H237 C2H123 G1405147 C2H228-A C2H237 C2H406-A C2H206 2012.0 Ranger 700-00-10

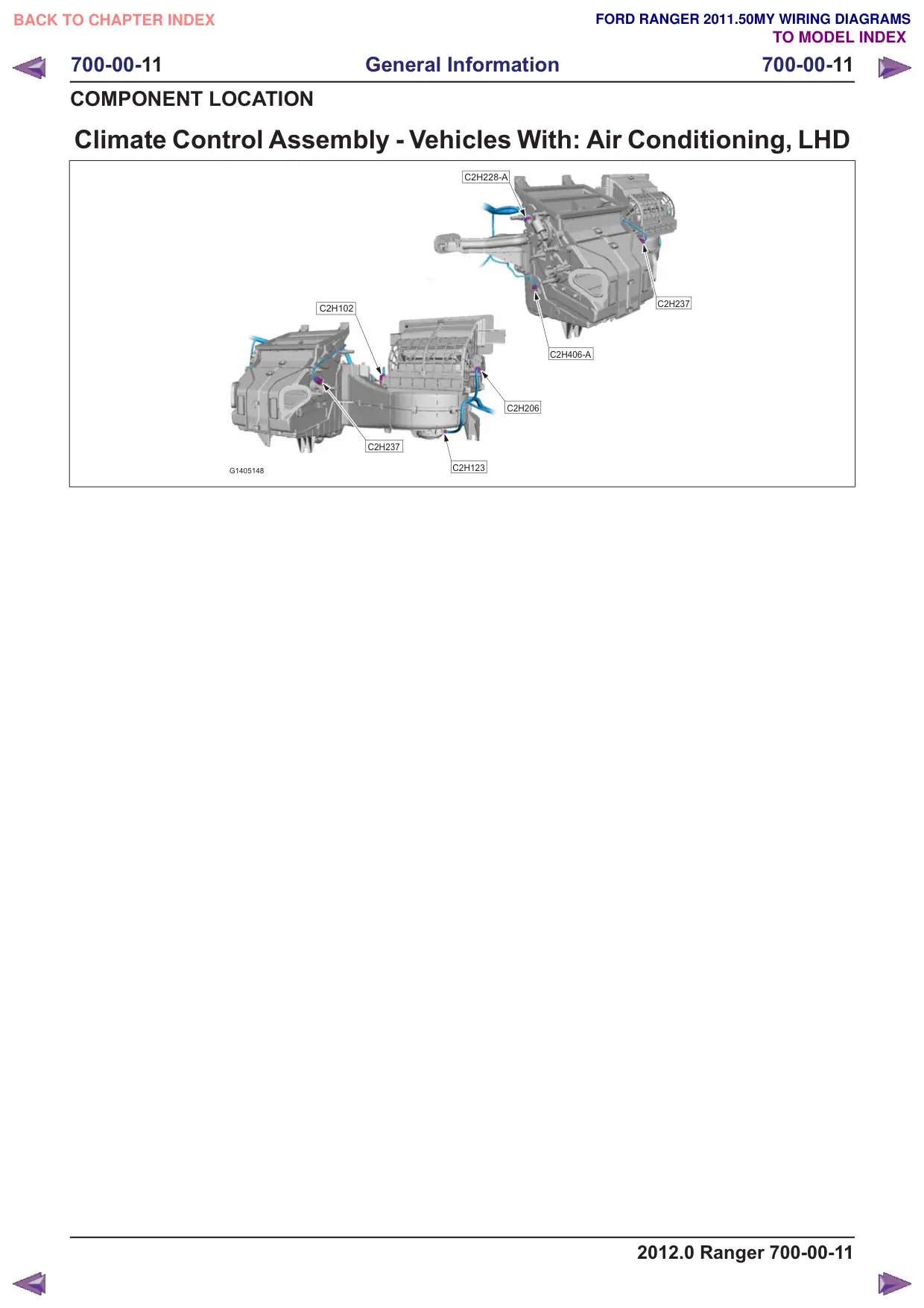

Página 475 · Conjunto de climatização - Veículos com: ar-condicionado, LHD

Climate Control Assembly - Vehicles With: Air Conditioning, LHD

https://ranger.mbrace.com.br/eletrico/475 · imagem: https://ranger.mbrace.com.br/img/eletrico/475.webp

700-00-11 General Information 700-00-11 COMPONENT LOCATION Climate Control Assembly - Vehicles With: Air Conditioning, LHD C2H102 C2H237 G1405148 C2H228-A C2H237 C2H406-A C2H206 C2H123 2012.0 Ranger 700-00-11

Página 476 · Conjunto de climatização - Veículos sem: ar-condicionado, LHD

Climate Control Assembly - Vehicles Without: Air Conditioning, LHD

https://ranger.mbrace.com.br/eletrico/476 · imagem: https://ranger.mbrace.com.br/img/eletrico/476.webp

700-00-12 General Information 700-00-12 COMPONENT LOCATION Climate Control Assembly - Vehicles Without: Air Conditioning, LHD C2H228-A C2H237 G1405149 C2H206 C2H237 C2H102 C2H123 2012.0 Ranger 700-00-12

Página 477 · Conjunto de climatização - Veículos com: controle automático de temperatura dual, RHD

Climate Control Assembly - Vehicles With: Dual Automatic Temperature Control, RHD

https://ranger.mbrace.com.br/eletrico/477 · imagem: https://ranger.mbrace.com.br/img/eletrico/477.webp

700-00-13 General Information 700-00-13 COMPONENT LOCATION Climate Control Assembly - Vehicles With: Dual Automatic Temperature Control, RHD C2H206-A C2H228 C2H123 G1405150 C2H232 C2H406 C2H211 2012.0 Ranger 700-00-13

Página 478 · Conjunto de climatização - Veículos com: controle manual de temperatura, RHD

Climate Control Assembly - Vehicles With: Manual Temperature Control, RHD

https://ranger.mbrace.com.br/eletrico/478 · imagem: https://ranger.mbrace.com.br/img/eletrico/478.webp

700-00-14 General Information 700-00-14 COMPONENT LOCATION Climate Control Assembly - Vehicles With: Manual Temperature Control, RHD C2H206 C2H403 C2H123 G1405151 C2H232 C2H406-A C2H228-A 2012.0 Ranger 700-00-14

Página 479 · Conjunto de climatização - Veículos com: ar-condicionado, RHD

Climate Control Assembly - Vehicles With: Air Conditioning, RHD

https://ranger.mbrace.com.br/eletrico/479 · imagem: https://ranger.mbrace.com.br/img/eletrico/479.webp

700-00-15 General Information 700-00-15 COMPONENT LOCATION Climate Control Assembly - Vehicles With: Air Conditioning, RHD C2H228-A C2H123 G1405152 C2H206 C2H403 C2H232 2012.0 Ranger 700-00-15

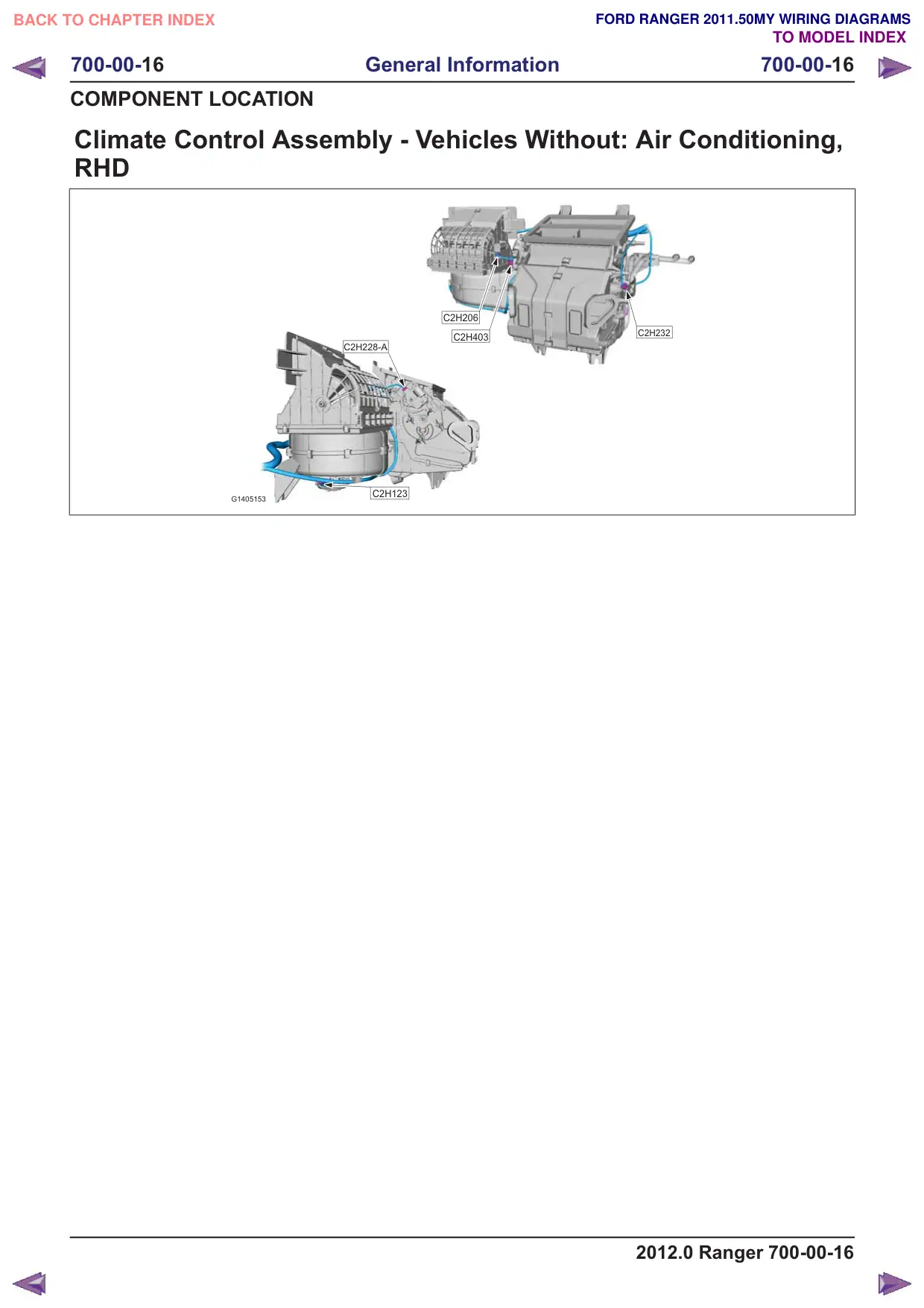

Página 480 · Conjunto de climatização - Veículos sem: ar-condicionado, RHD

Climate Control Assembly - Vehicles Without: Air Conditioning, RHD

https://ranger.mbrace.com.br/eletrico/480 · imagem: https://ranger.mbrace.com.br/img/eletrico/480.webp

700-00-16 General Information 700-00-16 COMPONENT LOCATION Climate Control Assembly - Vehicles Without: Air Conditioning, RHD C2H228-A C2H123 G1405153 C2H206 C2H403 C2H232 2012.0 Ranger 700-00-16

Página 481 · Vista interna da porta do motorista - Cabine dupla, LHD

Driver Door Interior View - Double Cab, LHD

https://ranger.mbrace.com.br/eletrico/481 · imagem: https://ranger.mbrace.com.br/img/eletrico/481.webp

700-00-17 General Information 700-00-17 COMPONENT LOCATION Driver Door Interior View - Double Cab, LHD CAPW10 CAPW02 CALN19 CAPW10-A CAPW02-A CAPW10-B CAPL63 CAPL63-A CAR236 CAPW11 G1405158 C5PM26 C5ME08 C26 C26-A C5ME07 2012.0 Ranger 700-00-17

Página 482 · Vista interna da porta do motorista - Cabine simples/Cabine estendida, LHD

Driver Door Interior View - Single Cab/Super Cab, LHD

https://ranger.mbrace.com.br/eletrico/482 · imagem: https://ranger.mbrace.com.br/img/eletrico/482.webp

700-00-18 General Information 700-00-18 COMPONENT LOCATION Driver Door Interior View - Single Cab/Super Cab, LHD CAPW11 C5LN41 C5PM26 CAPW11-A CAPW02 CAPW02-A CAPL63 CAPL63-A CAR236 G1405159 C5ME08 CALN19 C5ME07 2012.0 Ranger 700-00-18

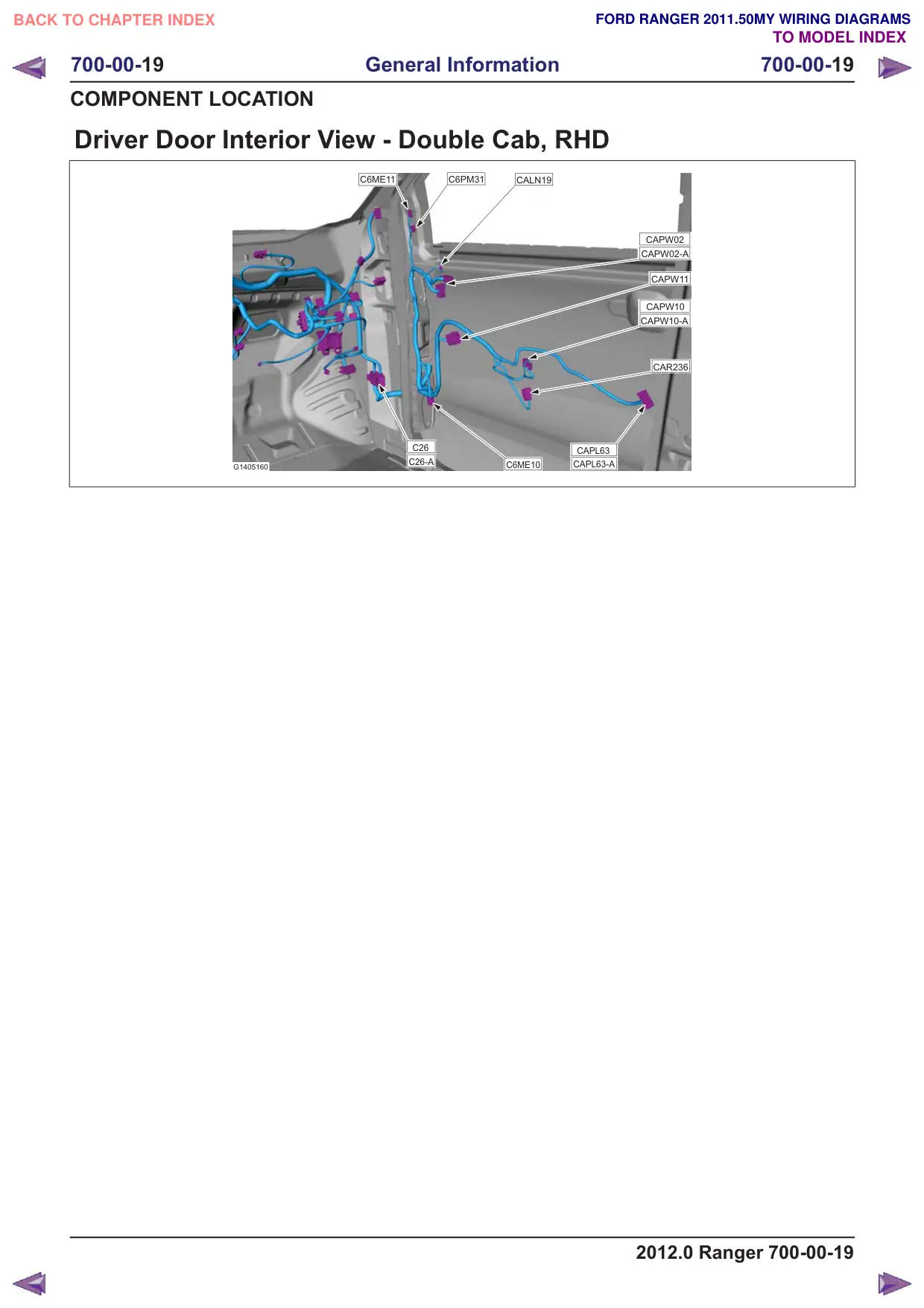

Página 483 · Vista interna da porta do motorista - Cabine dupla, RHD

Driver Door Interior View - Double Cab, RHD

https://ranger.mbrace.com.br/eletrico/483 · imagem: https://ranger.mbrace.com.br/img/eletrico/483.webp

700-00-19 General Information 700-00-19 COMPONENT LOCATION Driver Door Interior View - Double Cab, RHD C6ME11 C26 C26-A G1405160 C6PM31 CALN19 CAPW02 CAPW02-A CAPW11 CAPW10 CAPW10-A CAR236 CAPL63 C6ME10 CAPL63-A 2012.0 Ranger 700-00-19

Página 484 · Vista interna da porta do motorista - Cabine simples/Cabine estendida, RHD

Driver Door Interior View - Single Cab/Super Cab, RHD

https://ranger.mbrace.com.br/eletrico/484 · imagem: https://ranger.mbrace.com.br/img/eletrico/484.webp

700-00-20 General Information 700-00-20 COMPONENT LOCATION Driver Door Interior View - Single Cab/Super Cab, RHD C6ME11 C6ME10 CBLN20 G1405161 C6PM31 C6LN42 CAPW11 CAPW11-A CAPW02 CAPW02-A CAPL63 CAPL63-A CAR236 2012.0 Ranger 700-00-20

Página 485 · Vista do compartimento do motor, lado esquerdo - LHD

Engine Compartment Left-Hand View - LHD

https://ranger.mbrace.com.br/eletrico/485 · imagem: https://ranger.mbrace.com.br/img/eletrico/485.webp

700-00-21 General Information 700-00-21 COMPONENT LOCATION Engine Compartment Left-Hand View - LHD C2RD03 C1MC19-A C1RW01 C1CA01 C1BB03 C1BB03-A C1E823 C1E104-A C1E104-B C1E108-A C11-F C1E108-B C11-B C11-A C1H435 C1CA03 G1405166 C1EC01 C1LF29 G1D120 C1DC57 G1D121-A G1D122 C1LS21 C1LF17 C1LF08 C1LF39 C1LF29 G1D119 C1RH02-A C1E740 C1RT17 C1RH02 C1R214 C1R213 C1RH02 2012.0 Ranger 700-00-21

Página 486 · Vista do compartimento do motor, lado esquerdo - RHD

Engine Compartment Left-Hand View - RHD

https://ranger.mbrace.com.br/eletrico/486 · imagem: https://ranger.mbrace.com.br/img/eletrico/486.webp

700-00-22 General Information 700-00-22 COMPONENT LOCATION Engine Compartment Left-Hand View - RHD C2RD03 C1LS13 C1CA01 C1BB03 C1BB03-A C1E823 C1E104-A C1E104-B C1E108-A C1E108-B C11-A C11-F C11-B C1H435 G1405167 C1CA03 C1EC01 C1LF29 G1D120 C1DC57 G1D121-A G1D122 C1LS21 C1LF17 C1LF08 C1LF39 C1LF29 G1D119 C1RH02-A C1E740 C1RT17 C1RH02 C1R214 C1R213 C1RH02 2012.0 Ranger 700-00-22

Página 487 · Vista do compartimento do motor, lado direito - LHD

Engine Compartment Right-Hand View - LHD

https://ranger.mbrace.com.br/eletrico/487 · imagem: https://ranger.mbrace.com.br/img/eletrico/487.webp

700-00-23 General Information 700-00-23 COMPONENT LOCATION Engine Compartment Right-Hand View - LHD C1LF18 C1E824 G1D123-A C11-E C1LF09 C1LF29 C1LF39-A C1LF34 C1R214 G1405168 C1R213 C2RD04 C1CA05 C11-D C1E749 2012.0 Ranger 700-00-23

Página 488 · Vista do compartimento do motor, lado direito - RHD

Engine Compartment Right-Hand View - RHD

https://ranger.mbrace.com.br/eletrico/488 · imagem: https://ranger.mbrace.com.br/img/eletrico/488.webp

700-00-24 General Information 700-00-24 COMPONENT LOCATION Engine Compartment Right-Hand View - RHD C1E824 G1D123-A C11-E C1LF18 C1LF09 C1LF29 C1LF39-A C1LF34 C1R214 G1405169 C1R213 C1RW01 C2RD04 C1MC19 C1CA05 C11-D C1E749 2012.0 Ranger 700-00-24

Página 489 · Vista do motor, lado esquerdo - 2.5L Duratec-HE (122kW/165PS) - MI4

Engine Left-Hand View - 2.5L Duratec-HE (122kW/165PS) - MI4

https://ranger.mbrace.com.br/eletrico/489 · imagem: https://ranger.mbrace.com.br/img/eletrico/489.webp

700-00-25 General Information 700-00-25 COMPONENT LOCATION Engine Left-Hand View - 2.5L Duratec-HE (122kW/165PS) - MI4 C1E137 C1DF11 C11-AA C1E104-A C1E104-C C1E801 C11-A C1H421 C1DC35-B G1405609 C1E303-C C1E803 C1E303-E C1E303-D C1E810 C1E706 C1MC24 C 2012.0 Ranger 700-00-25

Página 490 · Vista do motor, lado direito - 2.5L Duratec-HE (122kW/165PS) - MI4

Engine Right-Hand View - 2.5L Duratec-HE (122kW/165PS) - MI4

https://ranger.mbrace.com.br/eletrico/490 · imagem: https://ranger.mbrace.com.br/img/eletrico/490.webp

700-00-26 General Information 700-00-26 COMPONENT LOCATION Engine Right-Hand View - 2.5L Duratec-HE (122kW/165PS) - MI4 C1E803 C1E135 C G1405610 C1DC14 C1E421 C1E137 C1DC46 C1E711 2012.0 Ranger 700-00-26

Página 491 · Vista do motor, lado esquerdo - 2.5L Duratec-HE (122kW/165PS) - MI4, Gás natural comprimido (CNG)/Etanol/Gás liquefeito de petróleo (LPG)

Engine Left-Hand View - 2.5L Duratec-HE (122kW/165PS) - MI4, Compressed Natural Gas (CNG)/Ethanol/Liquefied Petroleum Gas (LPG)

https://ranger.mbrace.com.br/eletrico/491 · imagem: https://ranger.mbrace.com.br/img/eletrico/491.webp

700-00-27 General Information 700-00-27 COMPONENT LOCATION Engine Left-Hand View - 2.5L Duratec-HE (122kW/165PS) - MI4, Compressed Natural Gas (CNG)/Ethanol/Liquefied Petroleum Gas (LPG) C1E138 C11-A C1E104-A C1E104-C C1E801 C11-A C1H302 C1DC35-B C1MC24 G1405611 C1E804 C1E716 C1E706 C1E735 C1E731 2012.0 Ranger 700-00-27

Página 492 · Vista do motor, lado direito - 2.5L Duratec-HE (122kW/165PS) - MI4, Gás natural comprimido (CNG)/Etanol/Gás liquefeito de petróleo (LPG)

Engine Right-Hand View - 2.5L Duratec-HE (122kW/165PS) - MI4, Compressed Natural Gas (CNG)/Ethanol/Liquefied Petroleum Gas (LPG)

https://ranger.mbrace.com.br/eletrico/492 · imagem: https://ranger.mbrace.com.br/img/eletrico/492.webp

700-00-28 General Information 700-00-28 COMPONENT LOCATION Engine Right-Hand View - 2.5L Duratec-HE (122kW/165PS) - MI4, Compressed Natural Gas (CNG)/Ethanol/Liquefied Petroleum Gas (LPG) C1E804 C1E135 C1E735 C1E731 G1405612 C1DC14 C1E421 C1E138 C1DC14-A C1E711 2012.0 Ranger 700-00-28

Página 493 · Vista superior do motor - 2.5L Duratec-HE (122kW/165PS) - MI4, Gás natural comprimido (CNG)/Etanol/Gás liquefeito de petróleo (LPG)

Engine Upper View - 2.5L Duratec-HE (122kW/165PS) - MI4, Compressed Natural Gas (CNG)/Ethanol/Liquefied Petroleum Gas (LPG)

https://ranger.mbrace.com.br/eletrico/493 · imagem: https://ranger.mbrace.com.br/img/eletrico/493.webp

700-00-29 General Information 700-00-29 COMPONENT LOCATION Engine Upper View - 2.5L Duratec-HE (122kW/165PS) - MI4, Compressed Natural Gas (CNG)/Ethanol/Liquefied Petroleum Gas (LPG) C1E706 C1E306 C1E305 C1E304 C1E303 C1E711 G1405613 C1E208-A C1E207-A C1E206-A C1E205-A C1E421 2012.0 Ranger 700-00-29

Página 494 · Vista do motor, lado esquerdo - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma

Engine Left-Hand View - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma

https://ranger.mbrace.com.br/eletrico/494 · imagem: https://ranger.mbrace.com.br/img/eletrico/494.webp

700-00-30 General Information 700-00-30 COMPONENT LOCATION Engine Left-Hand View - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma C1E206 C1E205 C1E716 C1E518 C1E729 C1H302 C11-C G1405657 C1E207 C1E208 C1E728 C1E706-A C1E108-C C1DC35-B C1MC24-A 2012.0 Ranger 700-00-30

Página 495 · Vista do motor, lado direito - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma

Engine Right-Hand View - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma

https://ranger.mbrace.com.br/eletrico/495 · imagem: https://ranger.mbrace.com.br/img/eletrico/495.webp

700-00-31 General Information 700-00-31 COMPONENT LOCATION Engine Right-Hand View - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (96kW/130PS) - Puma C1E460 C1DC14-A C1E711-A C1DC14 G1405658 C1E803 C11-C C1E826 C1E836 2012.0 Ranger 700-00-31

Página 496 · Vista do motor, lado direito - 2.2L Duratorq-TDCi (110kW/150PS) - Puma

Engine Right-Hand View - 2.2L Duratorq-TDCi (110kW/150PS) - Puma

https://ranger.mbrace.com.br/eletrico/496 · imagem: https://ranger.mbrace.com.br/img/eletrico/496.webp

700-00-32 General Information 700-00-32 COMPONENT LOCATION Engine Right-Hand View - 2.2L Duratorq-TDCi (110kW/150PS) - Puma C1DC14-A C1E711-A C1DC14 G1405659 C1E803 C11-C C1E826 C1E432 2012.0 Ranger 700-00-32

Página 497 · Vista superior do motor - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma

Engine Upper View - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma

https://ranger.mbrace.com.br/eletrico/497 · imagem: https://ranger.mbrace.com.br/img/eletrico/497.webp

700-00-33 General Information 700-00-33 COMPONENT LOCATION Engine Upper View - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma C1E207 C1E208 C1E460 C1E747 C1E156 C1E748 G1405660 C1E803 C1E206 C1E138 C1E205 C1E826 C1E826 C1E826 C1DC14-A 2012.0 Ranger 700-00-33

Página 498 · Vista do motor, lado esquerdo - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma

Engine Left-Hand View - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma

https://ranger.mbrace.com.br/eletrico/498 · imagem: https://ranger.mbrace.com.br/img/eletrico/498.webp

700-00-34 General Information 700-00-34 COMPONENT LOCATION Engine Left-Hand View - 2.2L Duratorq-TDCi (88kW/120PS) - Puma/2.2L Duratorq-TDCi (110kW/150PS) - Puma C1E206 C1E205 C1E803 C1E138-A C1E716 C1E518 C1E729 C11-CF G1405661 C1E207 C1E208 C1E745 C1E706-A C1E139 C1E108-C C1DC35-B C1MC24-A C1H302 2012.0 Ranger 700-00-34

Página 499 · Vista do motor, lado esquerdo - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

Engine Left-Hand View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

https://ranger.mbrace.com.br/eletrico/499 · imagem: https://ranger.mbrace.com.br/img/eletrico/499.webp

700-00-35 General Information 700-00-35 COMPONENT LOCATION Engine Left-Hand View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma C1E513-C C1DF11 C11-C C1E108-C C1E518 C1H421 C1E729 G1405667 C1E803 C1E728 C1E706-A C1E711-A C1DC35-B C1MC24-A 2012.0 Ranger 700-00-35

Página 500 · Vista do motor, lado direito - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

Engine Right-Hand View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

https://ranger.mbrace.com.br/eletrico/500 · imagem: https://ranger.mbrace.com.br/img/eletrico/500.webp

700-00-36 General Information 700-00-36 COMPONENT LOCATION Engine Right-Hand View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma C1E711-A G1405668 C1DC14-A C1DC14 C1E432 2012.0 Ranger 700-00-36

Página 501 · Vista superior do motor - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

Engine Upper View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

https://ranger.mbrace.com.br/eletrico/501 · imagem: https://ranger.mbrace.com.br/img/eletrico/501.webp

700-00-37 General Information 700-00-37 COMPONENT LOCATION Engine Upper View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma C1E209 C1E208 C1E207 C1DC14-A C1E432 G1405669 C1E206 C1E205 C1E513-C C11-C 2012.0 Ranger 700-00-37

Página 502 · Vista do motor, lado esquerdo - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

Engine Left-Hand View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

https://ranger.mbrace.com.br/eletrico/502 · imagem: https://ranger.mbrace.com.br/img/eletrico/502.webp

700-00-38 General Information 700-00-38 COMPONENT LOCATION Engine Left-Hand View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma C1E513-C C11-C C1E108-C C1E518 C1H302 C1E729 G1405680 C1E803 C1E728 C1E706-A C1E713 C1E711-A C1DC35-B C1MC24-A 2012.0 Ranger 700-00-38

Página 503 · Vista do motor, lado direito - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

Engine Right-Hand View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

https://ranger.mbrace.com.br/eletrico/503 · imagem: https://ranger.mbrace.com.br/img/eletrico/503.webp

700-00-39 General Information 700-00-39 COMPONENT LOCATION Engine Right-Hand View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma C1E711-A G1405681 C1DC14-A C1DC14 C1E432 2012.0 Ranger 700-00-39

Página 504 · Vista superior do motor - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

Engine Upper View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma

https://ranger.mbrace.com.br/eletrico/504 · imagem: https://ranger.mbrace.com.br/img/eletrico/504.webp

700-00-40 General Information 700-00-40 COMPONENT LOCATION Engine Upper View - 3.2L Duratorq-TDCi (148kW/200PS) - Puma C1E209 C1E208 C1E207 C1DC14-A C1E432 G1405682 C1E206 C1E205 C1E138-A C11-C C1E513-C 2012.0 Ranger 700-00-40

Página 505 · Para-lama dianteiro esquerdo

Front Fender LH

https://ranger.mbrace.com.br/eletrico/505 · imagem: https://ranger.mbrace.com.br/img/eletrico/505.webp

700-00-41 General Information 700-00-41 COMPONENT LOCATION Front Fender LH C1LF17 C1RT16 C1RT02 C1LF29 C1E724-A G1405178 C1LS21 2012.0 Ranger 700-00-41

Página 506 · Para-lama dianteiro direito

Front Fender RH

https://ranger.mbrace.com.br/eletrico/506 · imagem: https://ranger.mbrace.com.br/img/eletrico/506.webp

700-00-42 General Information 700-00-42 COMPONENT LOCATION Front Fender RH G1405179 C1LS25 C1LF18 C1LF34 C1RW14 2012.0 Ranger 700-00-42

Página 507 · Vista do assoalho dianteiro, lado esquerdo - Cabine simples, LHD

Front Floor Left-Hand View - Single Cab, LHD

https://ranger.mbrace.com.br/eletrico/507 · imagem: https://ranger.mbrace.com.br/img/eletrico/507.webp

700-00-43 General Information 700-00-43 COMPONENT LOCATION Front Floor Left-Hand View - Single Cab, LHD C3AT03 C30 C3MP01-A C3AT03-A C3AT03-B C3AT03-A C3MP01-A G1405180 G3D345-B C3MP01-A C3MP01 C3MP01 C3AT03-B 2012.0 Ranger 700-00-43

Página 508 · Vista do assoalho dianteiro, lado direito - Cabine simples, LHD

Front Floor Right-Hand View - Single Cab, LHD

https://ranger.mbrace.com.br/eletrico/508 · imagem: https://ranger.mbrace.com.br/img/eletrico/508.webp

700-00-44 General Information 700-00-44 COMPONENT LOCATION Front Floor Right-Hand View - Single Cab, LHD C3CF13 C33 C3MC25 C3R114 C3R114-A G1405181 C31 G3D345-A C3DC09 2012.0 Ranger 700-00-44

Página 509 · Vista do assoalho dianteiro, lado esquerdo - Cabine dupla, LHD

Front Floor Left-Hand View - Double Cab, LHD

https://ranger.mbrace.com.br/eletrico/509 · imagem: https://ranger.mbrace.com.br/img/eletrico/509.webp

700-00-45 General Information 700-00-45 COMPONENT LOCATION Front Floor Left-Hand View - Double Cab, LHD C3MP01 C37 C3R217 C34 C3AT03-B C3AT03-A G1405182 C30 C3MP01-A C3AT03-A C3AT03 C3MP01 C3AT03-B C3MP01 C3MP01-A C3AT03 2012.0 Ranger 700-00-45

Página 510 · Vista do assoalho dianteiro, lado direito - Cabine dupla, LHD

Front Floor Right-Hand View - Double Cab, LHD

https://ranger.mbrace.com.br/eletrico/510 · imagem: https://ranger.mbrace.com.br/img/eletrico/510.webp

700-00-46 General Information 700-00-46 COMPONENT LOCATION Front Floor Right-Hand View - Double Cab, LHD C33 C3MC25 C3R114 G1405183 C3R114-A C3DC09 C31 G3D345-A C38 C3R120 2012.0 Ranger 700-00-46

Página 511 · Vista do assoalho dianteiro, lado esquerdo - Cabine estendida, LHD

Front Floor Left-Hand View - Super Cab, LHD

https://ranger.mbrace.com.br/eletrico/511 · imagem: https://ranger.mbrace.com.br/img/eletrico/511.webp

700-00-47 General Information 700-00-47 COMPONENT LOCATION Front Floor Left-Hand View - Super Cab, LHD C3MP01-A C3AT03 C3AT03-A C3AT03-B G1405192 C30 G3D345-B C3MP01-A C3MP01 C3AT03-B C3MP01-A C3MP01-A C3MP01 2012.0 Ranger 700-00-47

Página 512 · Vista do assoalho dianteiro, lado direito - Cabine estendida, LHD

Front Floor Right-Hand View - Super Cab, LHD

https://ranger.mbrace.com.br/eletrico/512 · imagem: https://ranger.mbrace.com.br/img/eletrico/512.webp

700-00-48 General Information 700-00-48 COMPONENT LOCATION Front Floor Right-Hand View - Super Cab, LHD C3CF13 C33 C3MC25 C3R114 C3R114-A G1405193 C31 G3D345 C3DC09 2012.0 Ranger 700-00-48

Página 513 · Vista do assoalho dianteiro, lado esquerdo - Cabine simples, RHD

Front Floor Left-Hand View - Single Cab, RHD

https://ranger.mbrace.com.br/eletrico/513 · imagem: https://ranger.mbrace.com.br/img/eletrico/513.webp

700-00-49 General Information 700-00-49 COMPONENT LOCATION Front Floor Left-Hand View - Single Cab, RHD C30 C3MP01-A C3AT03-A C3AT03-B C3MP01-A C3MP01-A G1405194 C3AT03 C3MP01-A C3MP01 C3AT03 C3AT03-B 2012.0 Ranger 700-00-49

Página 514 · Vista do assoalho dianteiro, lado direito - Cabine simples, RHD

Front Floor Right-Hand View - Single Cab, RHD

https://ranger.mbrace.com.br/eletrico/514 · imagem: https://ranger.mbrace.com.br/img/eletrico/514.webp

700-00-50 General Information 700-00-50 COMPONENT LOCATION Front Floor Right-Hand View - Single Cab, RHD C33 C3R114 C3R114-A G1405195 C31 G3D345-A C3DC09 2012.0 Ranger 700-00-50

Página 515 · Vista do assoalho dianteiro, lado esquerdo - Cabine dupla, RHD

Front Floor Left-Hand View - Double Cab, RHD

https://ranger.mbrace.com.br/eletrico/515 · imagem: https://ranger.mbrace.com.br/img/eletrico/515.webp

700-00-51 General Information 700-00-51 COMPONENT LOCATION Front Floor Left-Hand View - Double Cab, RHD C3MP01 C37 C3R122 C34 C3R217 C3AT03-B G1405196 C30 C3MP01-A C3AT03-A C3AT03 C3MP01 C3AT03-B C3MP01 C3MP01-A C3MP01-A C3AT03 2012.0 Ranger 700-00-51

Página 516 · Vista do assoalho dianteiro, lado direito - Cabine dupla, RHD

Front Floor Right-Hand View - Double Cab, RHD

https://ranger.mbrace.com.br/eletrico/516 · imagem: https://ranger.mbrace.com.br/img/eletrico/516.webp

700-00-52 General Information 700-00-52 COMPONENT LOCATION Front Floor Right-Hand View - Double Cab, RHD C3CF13 C3R114 C3R114-A G1405197 C3ET42 C33 C31 G3D345-A C38 C3R120 C3DC09 C3MC25 C3R218 2012.0 Ranger 700-00-52

Página 517 · Vista do assoalho dianteiro, lado esquerdo - Cabine estendida, RHD

Front Floor Left-Hand View - Super Cab, RHD

https://ranger.mbrace.com.br/eletrico/517 · imagem: https://ranger.mbrace.com.br/img/eletrico/517.webp

700-00-53 General Information 700-00-53 COMPONENT LOCATION Front Floor Left-Hand View - Super Cab, RHD C3MP01-A C3AT03-A C3MP01 C3AT03-B G1405198 C30 C3AT03 C3MP01 C3AT03-B C3MP01-A C3MP01-A C3MP01 C3AT03 2012.0 Ranger 700-00-53

Página 518 · Vista do assoalho dianteiro, lado direito - Cabine estendida, RHD

Front Floor Right-Hand View - Super Cab, RHD

https://ranger.mbrace.com.br/eletrico/518 · imagem: https://ranger.mbrace.com.br/img/eletrico/518.webp

700-00-54 General Information 700-00-54 COMPONENT LOCATION Front Floor Right-Hand View - Super Cab, RHD C3CF13 C3R114 C3R114-A C33 G1405199 C3ET42 C3MC25 C31 G3D345-A C3DC09 2012.0 Ranger 700-00-54

Página 519 · Tanque de combustível

Fuel Tank

https://ranger.mbrace.com.br/eletrico/519 · imagem: https://ranger.mbrace.com.br/img/eletrico/519.webp

700-00-55 General Information 700-00-55 COMPONENT LOCATION Fuel Tank C4PL18 G1405201 C4E515 2012.0 Ranger 700-00-55

Página 520 · Forro do teto - Cabine simples, LHD

Headliner - Single Cab, LHD

https://ranger.mbrace.com.br/eletrico/520 · imagem: https://ranger.mbrace.com.br/img/eletrico/520.webp

700-00-56 General Information 700-00-56 COMPONENT LOCATION Headliner - Single Cab, LHD C9LN55 C9LN55-B C9LN14-A G1405208 C9LN55-A C9MM13 C9TR03 C29 2012.0 Ranger 700-00-56

Página 521 · Forro do teto - Cabine dupla, LHD

Headliner - Double Cab, LHD

https://ranger.mbrace.com.br/eletrico/521 · imagem: https://ranger.mbrace.com.br/img/eletrico/521.webp

700-00-57 General Information 700-00-57 COMPONENT LOCATION Headliner - Double Cab, LHD C9LN14 C9LN55-B C9LN55 G1405209 C9LN14-A C9LN55-A C9MM13 C9RT03 C9PM05 C9RW06 C29 2012.0 Ranger 700-00-57

Página 522 · Forro do teto - Cabine estendida, LHD

Headliner - Super Cab, LHD

https://ranger.mbrace.com.br/eletrico/522 · imagem: https://ranger.mbrace.com.br/img/eletrico/522.webp

700-00-58 General Information 700-00-58 COMPONENT LOCATION Headliner - Super Cab, LHD C9LN14-A C9LN14 C9LN55 C9LN55-B C9LN55-A G1405210 C9MM13 C9RT03 C9PM05 C9RW06 C29 2012.0 Ranger 700-00-58

Página 523 · Forro do teto - Cabine simples, RHD

Headliner - Single Cab, RHD

https://ranger.mbrace.com.br/eletrico/523 · imagem: https://ranger.mbrace.com.br/img/eletrico/523.webp

700-00-59 General Information 700-00-59 COMPONENT LOCATION Headliner - Single Cab, RHD C9LN55 C9MM13 C9LN55-B G1405211 C9LN55-A C9RT03 2012.0 Ranger 700-00-59

Página 524 · Forro do teto - Cabine dupla, RHD

Headliner - Double Cab, RHD

https://ranger.mbrace.com.br/eletrico/524 · imagem: https://ranger.mbrace.com.br/img/eletrico/524.webp

700-00-60 General Information 700-00-60 COMPONENT LOCATION Headliner - Double Cab, RHD C9LN14 C9LN55 C9MM13 C9LN55-B C9RW06 C9MP05 G1405212 C9LN14-A C9RT03 C9LN55-A 2012.0 Ranger 700-00-60

Página 525 · Forro do teto - Cabine estendida, RHD

Headliner - Super Cab, RHD

https://ranger.mbrace.com.br/eletrico/525 · imagem: https://ranger.mbrace.com.br/img/eletrico/525.webp

700-00-61 General Information 700-00-61 COMPONENT LOCATION Headliner - Super Cab, RHD C9LN14 C9LN55 C9MM13 C9LN55-B G1405213 C9RW06 C9PM05 C9LN14-A C9RT12 C9LN55-A 2012.0 Ranger 700-00-61

Página 526 · Painel - LHD

Instrument Panel - LHD

https://ranger.mbrace.com.br/eletrico/526 · imagem: https://ranger.mbrace.com.br/img/eletrico/526.webp

700-00-62 General Information 700-00-62 COMPONENT LOCATION Instrument Panel - LHD C2MC01 C2H101 G2D214 C2R139 C2DC07 C2H101-B C2ME37 G1405220 C2H415 C2MC02 C2ME04-C C2ME04-D C2ME04-B C2ME04-F C2ME04-A C2ME04-K C2ME04 C2R103 C2R103 G2D216 C2R116 C2H101-A C2DC08 2012.0 Ranger 700-00-62

Página 527 · Painel - RHD

Instrument Panel - RHD

https://ranger.mbrace.com.br/eletrico/527 · imagem: https://ranger.mbrace.com.br/img/eletrico/527.webp

700-00-63 General Information 700-00-63 COMPONENT LOCATION Instrument Panel - RHD C2R103 C2H415 C2R224 G2D216-A C2H101 C2DC07 C2H101-B G1405221 C2ME37 C2ME04-C C2ME04-D C2MC02 C2ME04-B C2ME04-F C2ME04-A C2ME04-K C2MC01 C2ME04 G2D284-A C2R116 G2D214 C2H101-A C2DC08 2012.0 Ranger 700-00-63

Página 528 · Vista interna da porta do passageiro - Cabine dupla, LHD

Passenger Door Interior View - Double Cab, LHD

https://ranger.mbrace.com.br/eletrico/528 · imagem: https://ranger.mbrace.com.br/img/eletrico/528.webp

700-00-64 General Information 700-00-64 COMPONENT LOCATION Passenger Door Interior View - Double Cab, LHD C25 C25-A C6ME10 CBR237 G1405230 C6ME11 C6PM31 CBLN20 CBPW04 CBPW04-A CBPW20 CBPW20-A CBPW19 CBPW19-A CBPL64 CBPL64-A 2012.0 Ranger 700-00-64

Página 529 · Vista interna da porta do passageiro - Cabine simples/Cabine estendida, LHD

Passenger Door Interior View - Single Cab/Super Cab, LHD

https://ranger.mbrace.com.br/eletrico/529 · imagem: https://ranger.mbrace.com.br/img/eletrico/529.webp

700-00-65 General Information 700-00-65 COMPONENT LOCATION Passenger Door Interior View - Single Cab/Super Cab, LHD G1405231 C6ME10 C6ME11 C6PM31 C6LN42 CBPW19 CBPW19-A CBPL64 CBPL64-A CBLN20 CBPW20 CBPW20-A CBR237 2012.0 Ranger 700-00-65

Página 530 · Vista interna da porta do passageiro - Cabine dupla, RHD

Passenger Door Interior View - Double Cab, RHD

https://ranger.mbrace.com.br/eletrico/530 · imagem: https://ranger.mbrace.com.br/img/eletrico/530.webp

700-00-66 General Information 700-00-66 COMPONENT LOCATION Passenger Door Interior View - Double Cab, RHD C5PM26 C5ME08 CBLN20 CBPW04 CBPW04-A CBPW20 CBPW20-A CBPW19 CBPW19-A CBR237 CBPL64 CBPL64-A G1405232 C25 C5ME07 C25-A 2012.0 Ranger 700-00-66

Página 531 · Vista interna da porta do passageiro - Cabine simples/Cabine estendida, RHD

Passenger Door Interior View - Single Cab/Super Cab, RHD

https://ranger.mbrace.com.br/eletrico/531 · imagem: https://ranger.mbrace.com.br/img/eletrico/531.webp

700-00-67 General Information 700-00-67 COMPONENT LOCATION Passenger Door Interior View - Single Cab/Super Cab, RHD CBPW19 C5LN41 CBPW19-A CBPL64 CBPL64-A G1405233 CALN19 CBR237 C5PM26 C5ME08 CBPW20 CBPW20-A C5ME07 2012.0 Ranger 700-00-67

Página 532 · Para-choque traseiro

Rear Bumper

https://ranger.mbrace.com.br/eletrico/532 · imagem: https://ranger.mbrace.com.br/img/eletrico/532.webp

700-00-68 General Information 700-00-68 COMPONENT LOCATION Rear Bumper C4MP16 C4LS38-A C4MP17 G1405242 C44-D C44-A C4MP14 C4MP15 C4LS38 2012.0 Ranger 700-00-68

Página 533 · Vista interna da porta traseira LE

Rear Door LH Interior View

https://ranger.mbrace.com.br/eletrico/533 · imagem: https://ranger.mbrace.com.br/img/eletrico/533.webp

700-00-69 General Information 700-00-69 COMPONENT LOCATION Rear Door LH Interior View C7PL71 C7PL71-A G1405243 C7ME09 C7PW22 C7PW22-A C7PW03 C7PW21 C7PW21-A C37 C37-A 2012.0 Ranger 700-00-69

Página 534 · Vista interna da porta traseira LD

Rear Door RH Interior View

https://ranger.mbrace.com.br/eletrico/534 · imagem: https://ranger.mbrace.com.br/img/eletrico/534.webp

700-00-70 General Information 700-00-70 COMPONENT LOCATION Rear Door RH Interior View C8PW24 C8PW24-A C8PW05 C8PW23 C8PW23-A C38 G1405244 C38-A C8ME12 C8PL72 C8PL72-A 2012.0 Ranger 700-00-70

Página 535 · Eixo traseiro

Rear Axle

https://ranger.mbrace.com.br/eletrico/535 · imagem: https://ranger.mbrace.com.br/img/eletrico/535.webp

700-00-71 General Information 700-00-71 COMPONENT LOCATION Rear Axle C4CA04 G1405245 C4CF31 C4CA06 2012.0 Ranger 700-00-71

Página 536 · Vista inferior do assoalho traseiro

Rear Under Floor View

https://ranger.mbrace.com.br/eletrico/536 · imagem: https://ranger.mbrace.com.br/img/eletrico/536.webp

700-00-72 General Information 700-00-72 COMPONENT LOCATION Rear Under Floor View C44-A C44-A C44-C C4PL18 G1405246 C4LS35 C44-D C44-B C4LS36 C4CA04 2012.0 Ranger 700-00-72

Página 537 · Interruptores da coluna de direção - vista frontal

Steering Column Switches Front View

https://ranger.mbrace.com.br/eletrico/537 · imagem: https://ranger.mbrace.com.br/img/eletrico/537.webp

700-00-73 General Information 700-00-73 COMPONENT LOCATION Steering Column Switches Front View C2DC32 C2LS34 C2LS34-A C2CA41 G1405247 C2R115 2012.0 Ranger 700-00-73

Página 538 · Interruptores da coluna de direção - vista traseira

Steering Column Switches Rear View

https://ranger.mbrace.com.br/eletrico/538 · imagem: https://ranger.mbrace.com.br/img/eletrico/538.webp

700-00-74 General Information 700-00-74 COMPONENT LOCATION Steering Column Switches Rear View G1405248 C2RW08-A C2RW08 C2DC32 C2RT23 2012.0 Ranger 700-00-74

Página 539 · Volante de direção

Steering Wheel

https://ranger.mbrace.com.br/eletrico/539 · imagem: https://ranger.mbrace.com.br/img/eletrico/539.webp

700-00-75 General Information 700-00-75 COMPONENT LOCATION Steering Wheel C2PL56 G1405249 C2ESO 2012.0 Ranger 700-00-75

Página 540 · Vista esquerda da transmissão - Veículos com: transmissão manual de 5 marchas - MT75 4x2

Transmission Left-Hand View - Vehicles With: 5-Speed Manual Transmission - MT75 4x2

https://ranger.mbrace.com.br/eletrico/540 · imagem: https://ranger.mbrace.com.br/img/eletrico/540.webp

700-00-76 General Information 700-00-76 COMPONENT LOCATION Transmission Left-Hand View - Vehicles With: 5-Speed Manual Transmission - MT75 4x2 C1ET47 G1405260 C1E822 2012.0 Ranger 700-00-76

Página 541 · Vista direita da transmissão - Veículos com: transmissão manual de 6 marchas - MT82 4x2

Transmission Right-Hand View - Vehicles With: 6-Speed Manual Transmission - MT82 4x2

https://ranger.mbrace.com.br/eletrico/541 · imagem: https://ranger.mbrace.com.br/img/eletrico/541.webp

700-00-77 General Information 700-00-77 COMPONENT LOCATION Transmission Right-Hand View - Vehicles With: 6-Speed Manual Transmission - MT82 4x2 C1ET47 G1405261 C1E822 2012.0 Ranger 700-00-77

Página 542 · Vista direita da transmissão - Veículos com: transeixo automático de 6 marchas - 6R80 4x2

Transmission Right-Hand View - Vehicles With: 6-Speed Automatic Transaxle - 6R80 4x2

https://ranger.mbrace.com.br/eletrico/542 · imagem: https://ranger.mbrace.com.br/img/eletrico/542.webp

700-00-78 General Information 700-00-78 COMPONENT LOCATION Transmission Right-Hand View - Vehicles With: 6-Speed Automatic Transaxle - 6R80 4x2 C1ET13 G1405262 2012.0 Ranger 700-00-78

Página 543 · Vista esquerda da transmissão - Veículos com: transmissão manual de 5 marchas - MT75 4x4

Transmission Left-Hand View - Vehicles With: 5-Speed Manual Transmission - MT75 4x4

https://ranger.mbrace.com.br/eletrico/543 · imagem: https://ranger.mbrace.com.br/img/eletrico/543.webp

700-00-79 General Information 700-00-79 COMPONENT LOCATION Transmission Left-Hand View - Vehicles With: 5-Speed Manual Transmission - MT75 4x4 C1E822 C1ET47 G1405263 C1CF07 2012.0 Ranger 700-00-79

Página 544 · Vista direita da transmissão - Veículos com: transmissão manual de 6 marchas (MT82 4x4)

Transmission Right-Hand View - Vehicles With: 6-Speed Manual Transmission (MT82 4x4)

https://ranger.mbrace.com.br/eletrico/544 · imagem: https://ranger.mbrace.com.br/img/eletrico/544.webp

700-00-80 General Information 700-00-80 COMPONENT LOCATION Transmission Right-Hand View - Vehicles With: 6-Speed Manual Transmission (MT82 4x4) C1ET47 C1CF07 G1405264 C1E822 2012.0 Ranger 700-00-80

Página 545 · Vista direita da transmissão - Veículos com: transeixo automático de 6 marchas - 6R80 4x4

Transmission Right-Hand View - Vehicles With: 6-Speed Automatic Transaxle - 6R80 4x4

https://ranger.mbrace.com.br/eletrico/545 · imagem: https://ranger.mbrace.com.br/img/eletrico/545.webp

700-00-81 General Information 700-00-81 COMPONENT LOCATION Transmission Right-Hand View - Vehicles With: 6-Speed Automatic Transaxle - 6R80 4x4 C1CF07 G1405265 C1ET13 2012.0 Ranger 700-00-81
