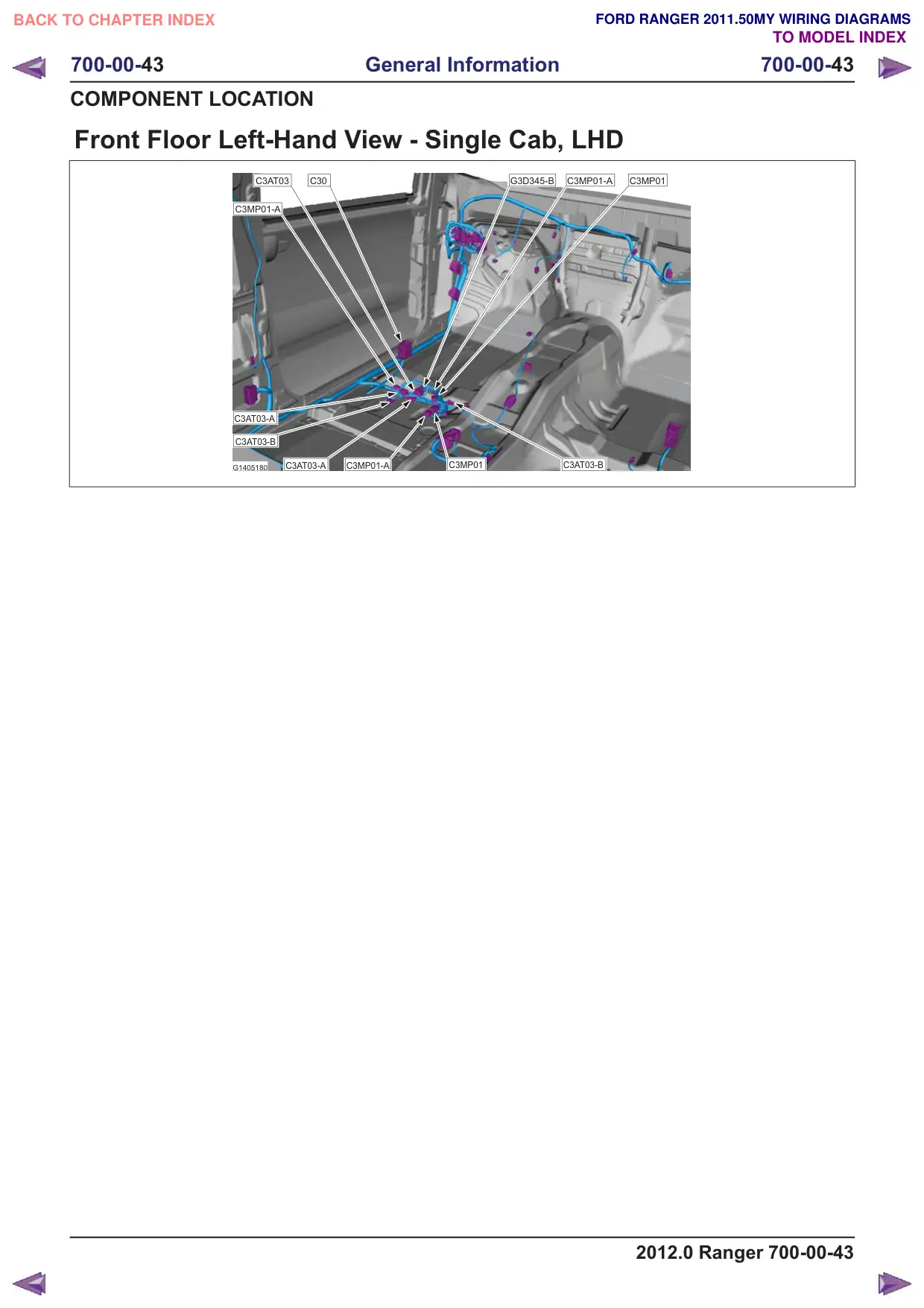

Vista do assoalho dianteiro, lado esquerdo - Cabine simples, LHD

Front Floor Left-Hand View - Single Cab, LHD

Elétrico · página 507 de 620 · 700-00-43

Página 507 do Diagramas Elétricos: Vista do assoalho dianteiro, lado esquerdo - Cabine simples, LHD

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/eletrico/507
Imagem: https://ranger.mbrace.com.br/img/eletrico/507.webp

700-00-43 General Information 700-00-43 COMPONENT LOCATION Front Floor Left-Hand View - Single Cab, LHD C3AT03 C30 C3MP01-A C3AT03-A C3AT03-B C3AT03-A C3MP01-A G1405180 G3D345-B C3MP01-A C3MP01 C3MP01 C3AT03-B 2012.0 Ranger 700-00-43
