Motor – Localização de componentes

Engine œ Component Location

Oficina · página 567 de 1428 · 303-01C-13 · motor 3.2 · parte 2 de 3

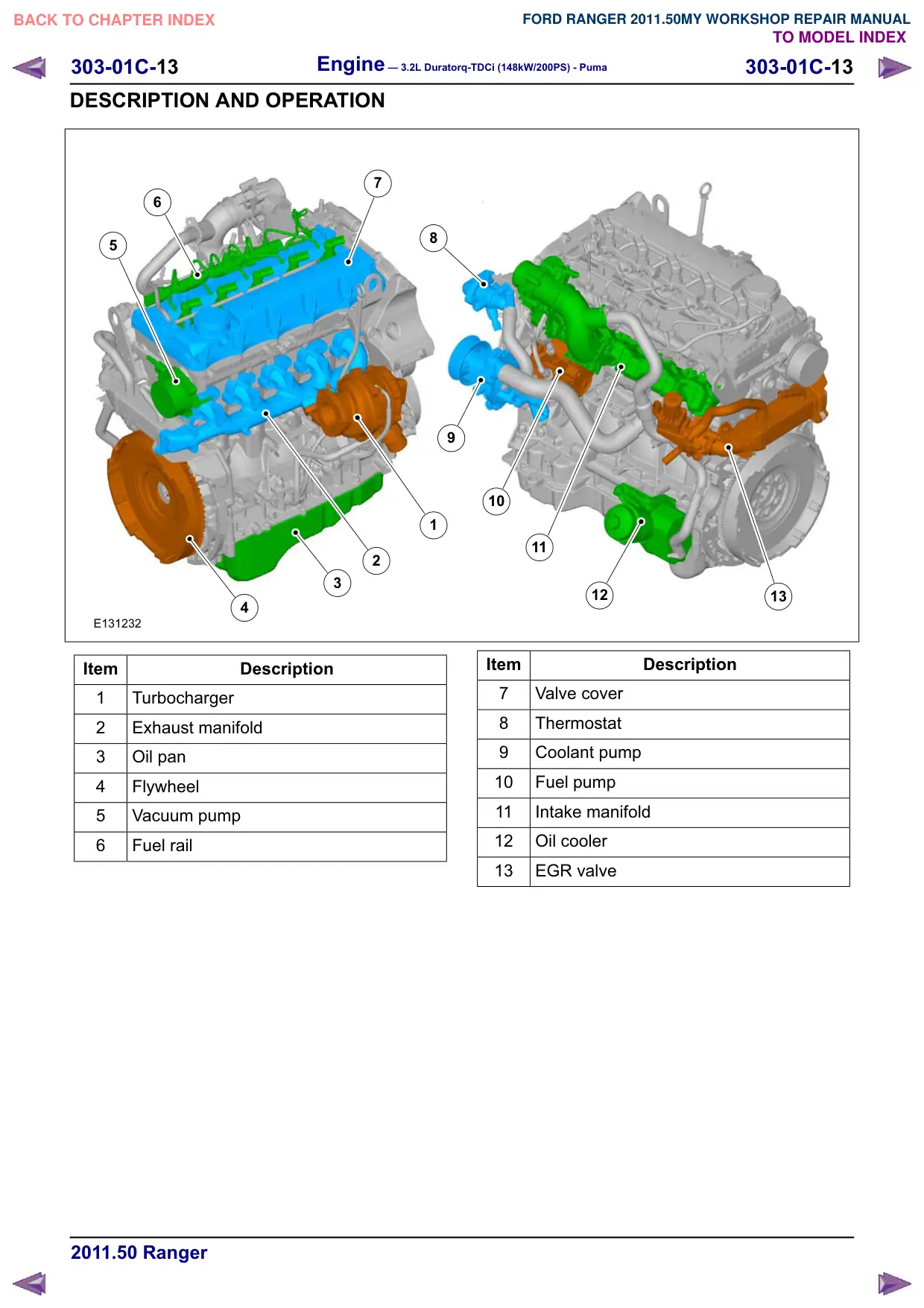

Página 567 do Manual de Oficina: Motor – Localização de componentes

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/oficina/567
Imagem: https://ranger.mbrace.com.br/img/oficina/567.webp

Engine – 3.2L Duratorq-TDCi (148kW/200PS) - Puma 303-01C-13 303-01C-13 DESCRIPTION AND OPERATION 7 6 8 5 1 2 3 4 E131232 Item Description 1 Turbocharger 2 Exhaust manifold 3 Oil pan 4 Flywheel 5 Vacuum pump 6 Fuel rail 10 11 12 13 Item Description 7 Valve cover 8 Thermostat Coolant pump 10 Fuel pump 11 Intake manifold 12 Oil cooler 13 EGR valve
