Módulo de auxílio de estacionamento

Parking Aid Module

Oficina · página 1238 de 1428 · 413-13-19

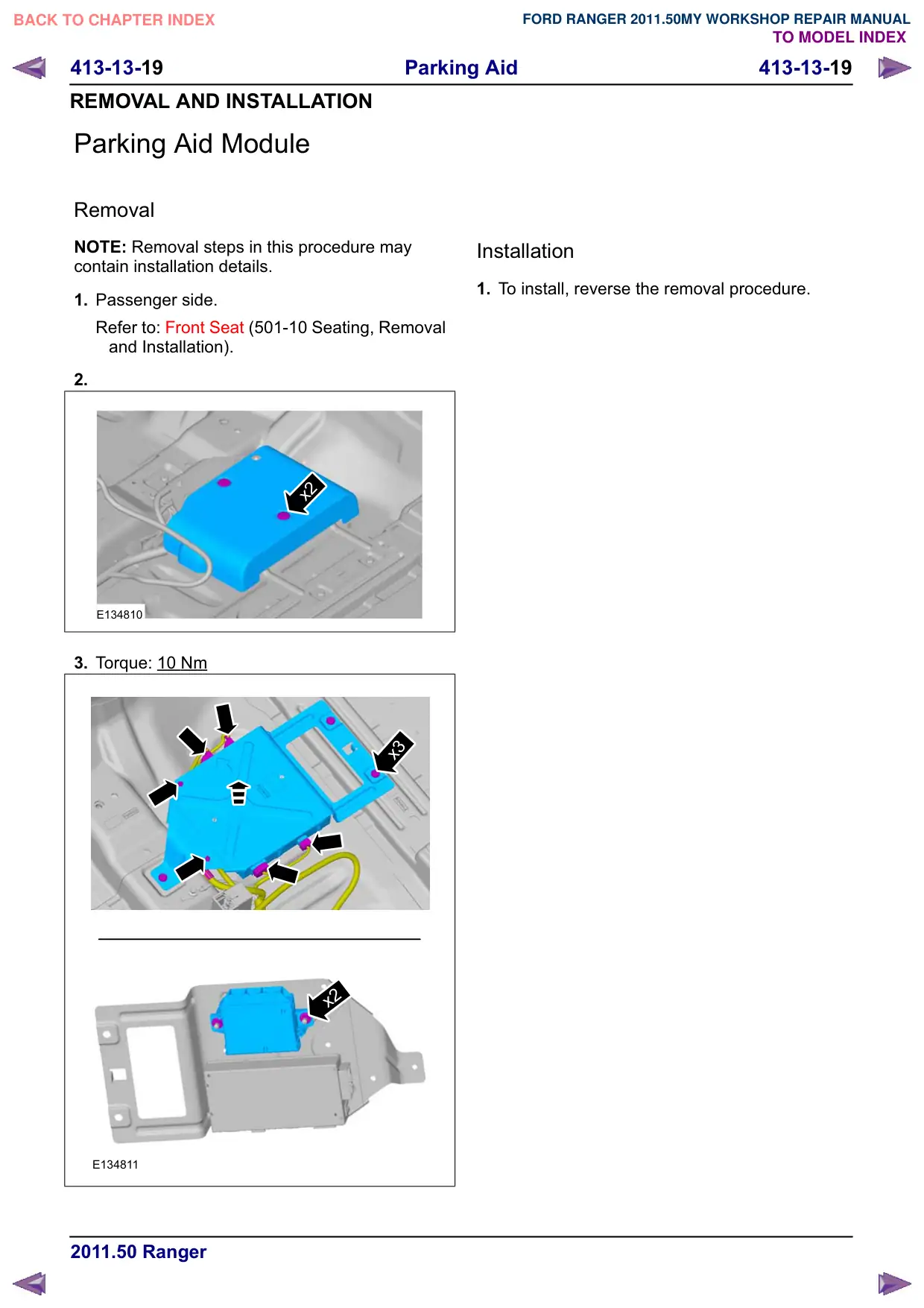

Página 1238 do Manual de Oficina: Módulo de auxílio de estacionamento

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/oficina/1238
Imagem: https://ranger.mbrace.com.br/img/oficina/1238.webp

413-13-19 Parking Aid 413-13-19 REMOVAL AND INSTALLATION Parking Aid Module Removal NOTE: Removal steps in this procedure may contain installation details. 1. Passenger side. Refer to: Front Seat (501-10 Seating, Removal and Installation). 2. x2 E134810 3. Torque: 10 Nm x3 x2 E134811 Installation 1. To install, reverse the removal procedure.
