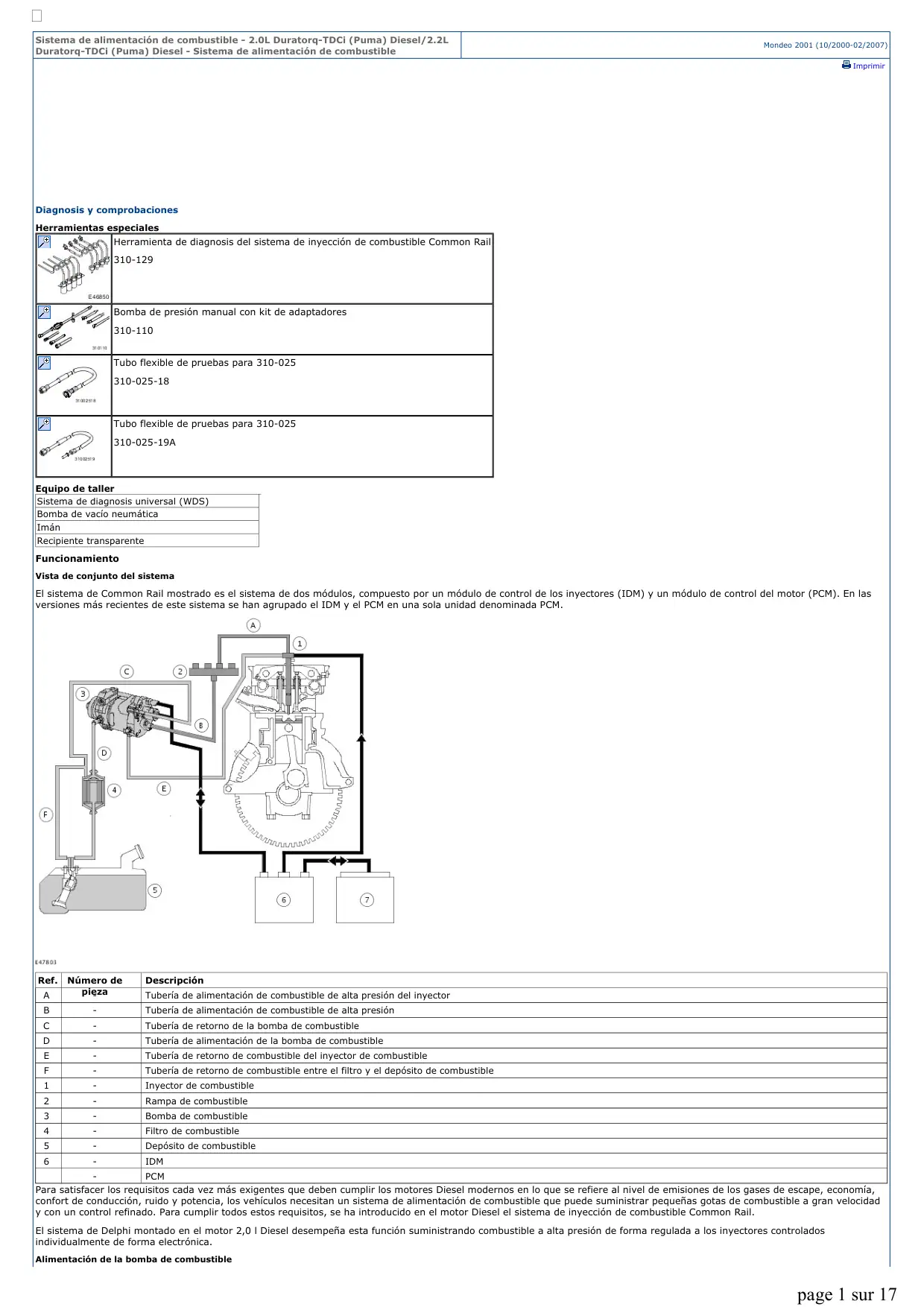

Sistema de alimentación de combustible - 2.0L Duratorq-TDCi (Puma) Diesel/2.2L Mondeo 2001 (10/2000-02/2007) Duratorq-TDCi (Puma) Diesel - Sistema de alimentación de combustible Diagnosis y comprobaciones Herramientas especiales Herramienta de diagnosis del sistema de inyección de combustible Common Rail 310-129 Bomba de presión manual con kit de adaptadores 310-110 Tubo flexible de pruebas para 310-025 310-025-18 Tubo flexible de pruebas para 310-025 310-025-19A Equipo de taller Sistema de diagnosis universal (WDS) Bomba de vacío neumática Imán Recipiente transparente Funcionamiento Vista de conjunto del sistema El sistema de Common Rail mostrado es el sistema de dos módulos, compuesto por un módulo de control de los inyectores (IDM) y un módulo de control del motor (PCM). En las versiones más recientes de este sistema se han agrupado el IDM y el PCM en una sola unidad denominada PCM. Ref. Número de Descripción pieza A - Tubería de alimentación de combustible de alta presión del inyector B - Tubería de alimentación de combustible de alta presión C - Tubería de retorno de la bomba de combustible D - Tubería de alimentación de la bomba de combustible E - Tubería de retorno de combustible del inyector de combustible F - Tubería de retorno de combustible entre el filtro y el depósito de combustible 1 - Inyector de combustible 2 - Rampa de combustible 3 - Bomba de combustible 4 - Filtro de combustible 5 - Depósito de combustible 6 - IDM - PCM Para satisfacer los requisitos cada vez más exigentes que deben cumplir los motores Diesel modernos en lo que se refiere al nivel de emisiones de los gases de escape, economía, confort de conducción, ruido y potencia, los vehículos necesitan un sistema de alimentación de combustible que puede suministrar pequeñas gotas de combustible a gran velocidad y con un control refinado. Para cumplir todos estos requisitos, se ha introducido en el motor Diesel el sistema de inyección de combustible Common Rail. El sistema de Delphi montado en el motor 2,0 l Diesel desempeña esta función suministrando combustible a alta presión de forma regulada a los inyectores controlados individualmente de forma electrónica. Alimentación de la bomba de combustible page 1 sur 17
