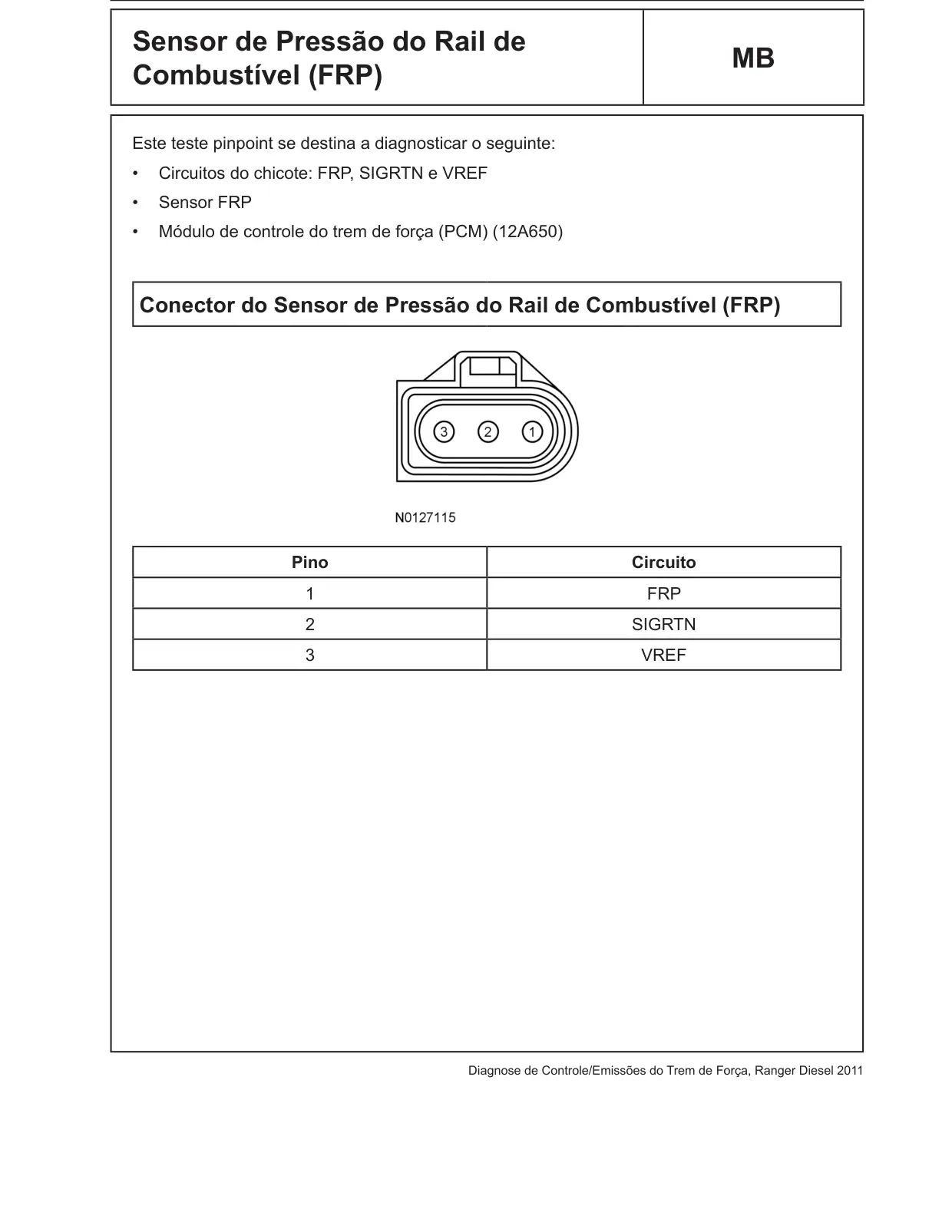

Teste Pinpoint MB: Sensor de Pressão do Rail de Combustível (FRP)
Texto da página
Link desta página: https://ranger.mbrace.com.br/diagnostico/401
Imagem: https://ranger.mbrace.com.br/img/diagnostico/401.webp
Sensor de Pressão do Rail de
MB
Combustível (FRP)
Este teste pinpoint se destina a diagnosticar o seguinte:
•
Circuitos do chicote: FRP, SIGRTN e VREF
•
Sensor FRP
•
Módulo de controle do trem de força (PCM) (12A650)
Conector do Sensor de Pressão do Rail de Combustível (FRP)
Pino
Circuito
1
FRP
2
SIGRTN
3
VREF
