Teste Pinpoint AJ: Relé de Alimentação do Módulo de Controle do Trem de Força (PCM)

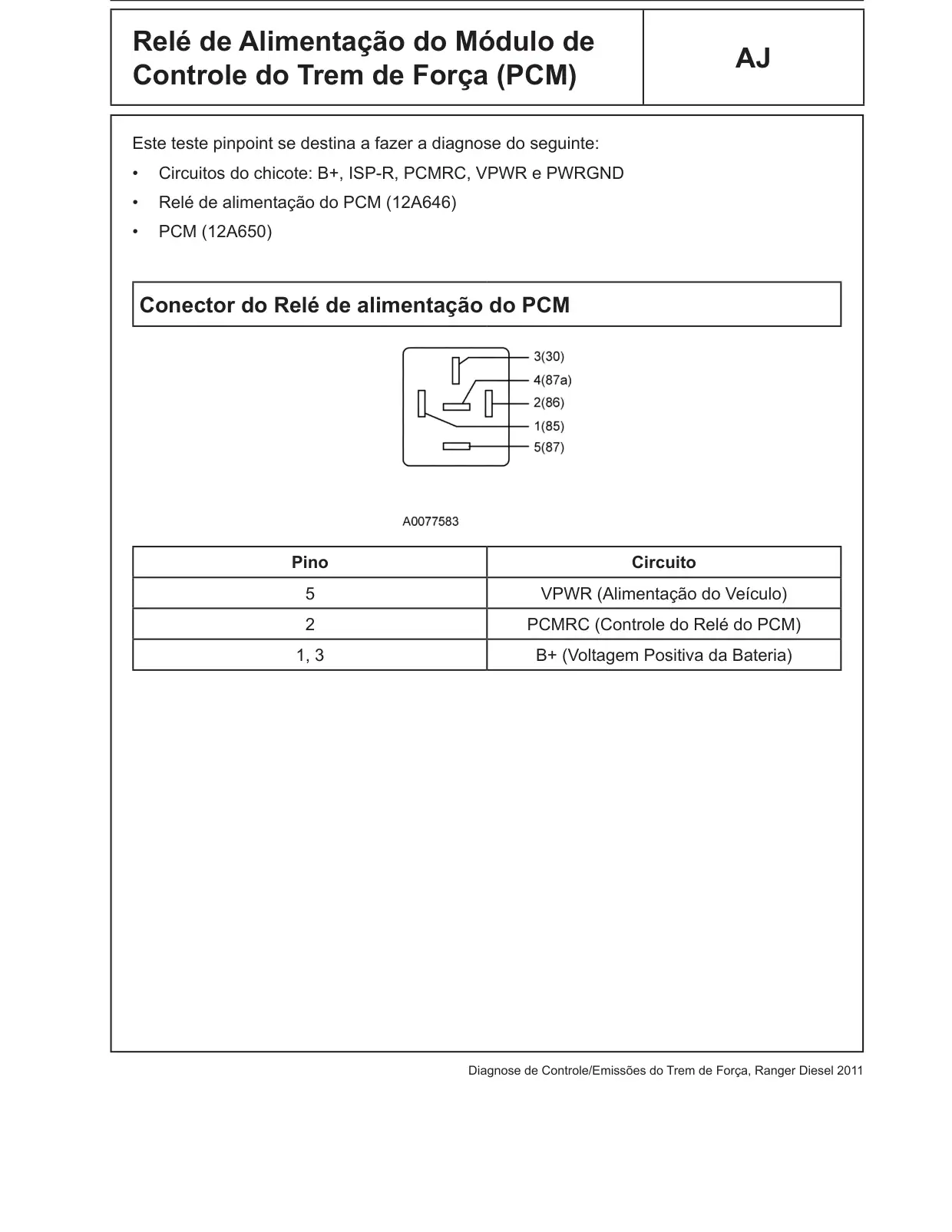

Relé de Alimentação do Módulo de AJ Controle do Trem de Força (PCM) Este teste pinpoint se destina a fazer a diagnose do seguinte: • Circuitos do chicote: B+, ISP-R, PCMRC, VPWR e PWRGND • Relé de alimentação do PCM (12A646) • PCM (12A650) Conector do Relé de alimentação do PCM Pino Circuito 5 VPWR (Alimentação do Veículo) 2 PCMRC (Controle do Relé do PCM) 1, 3 B+ (Voltagem Positiva da Bateria)
