Teste Pinpoint AF: Sistema de Velas de Aquecimento

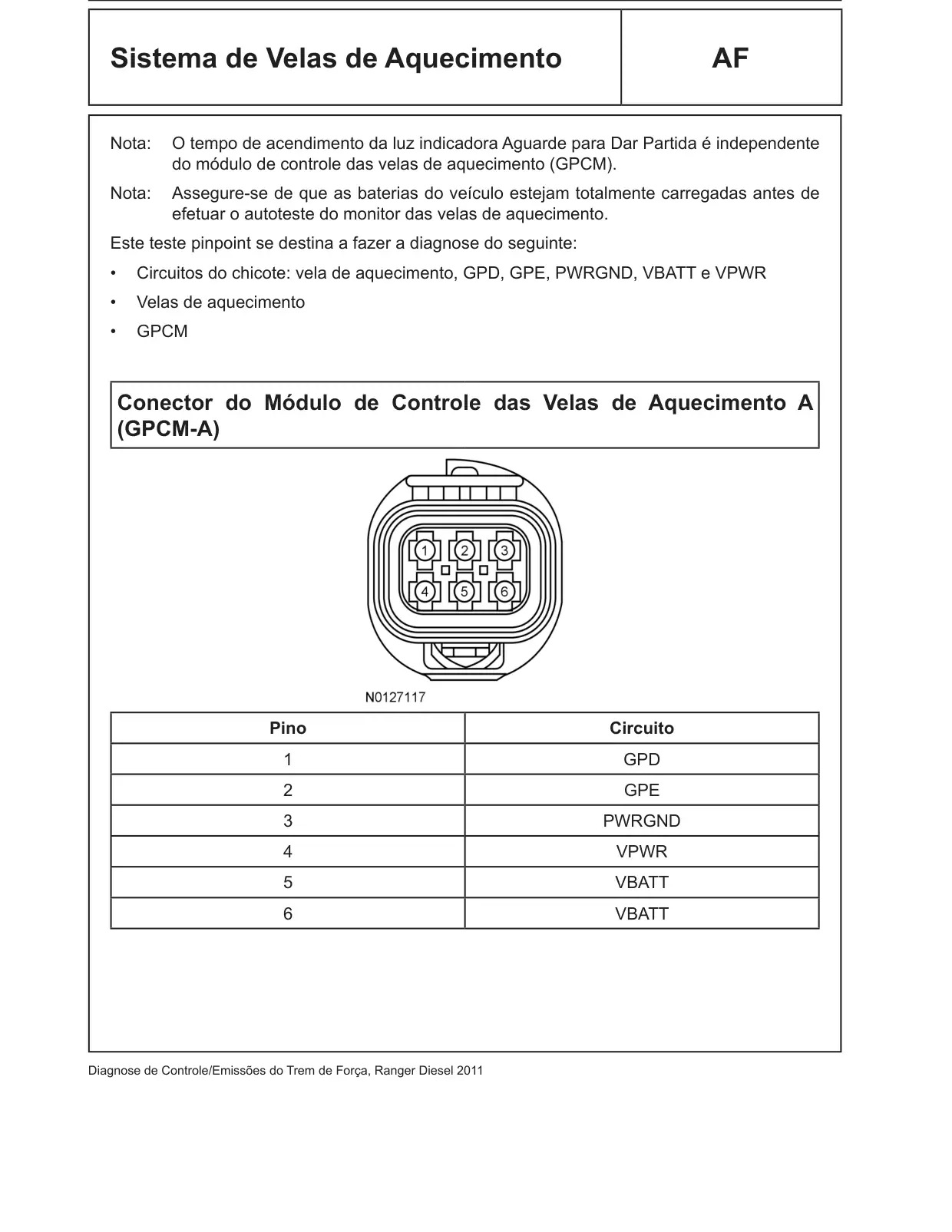

Sistema de Velas de Aquecimento AF Nota: O tempo de acendimento da luz indicadora Aguarde para Dar Partida é independente do módulo de controle das velas de aquecimento (GPCM). Nota: Assegure-se de que as baterias do veículo estejam totalmente carregadas antes de efetuar o autoteste do monitor das velas de aquecimento. Este teste pinpoint se destina a fazer a diagnose do seguinte: • Circuitos do chicote: vela de aquecimento, GPD, GPE, PWRGND, VBATT e VPWR • Velas de aquecimento • GPCM Conector do Módulo de Controle das Velas de Aquecimento A (GPCM-A) Pino Circuito 1 GPD 2 GPE 3 PWRGND 4 VPWR 5 VBATT 6 VBATT
