Teste Pinpoint AE: Incapaz de Ativar Autoteste/ Erro de Comunicação da Rede
Texto da página
Link desta página: https://ranger.mbrace.com.br/diagnostico/245
Imagem: https://ranger.mbrace.com.br/img/diagnostico/245.webp

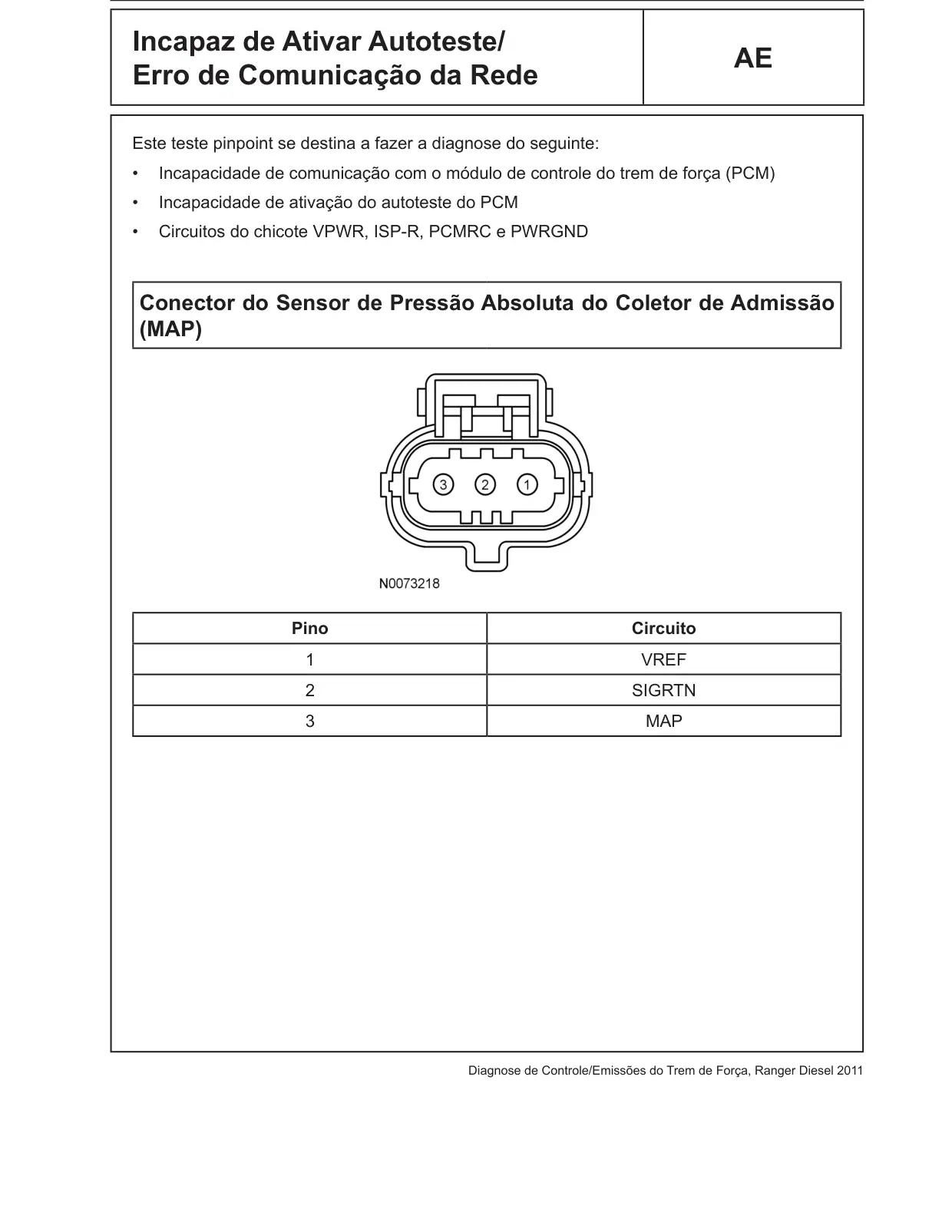

Incapaz de Ativar Autoteste/
AE
Erro de Comunicação da Rede
Este teste pinpoint se destina a fazer a diagnose do seguinte:
•
Incapacidade de comunicação com o módulo de controle do trem de força (PCM)
•
Incapacidade de ativação do autoteste do PCM
•
Circuitos do chicote VPWR, ISP-R, PCMRC e PWRGND
Conector do Sensor de Pressão Absoluta do Coletor de Admissão
(MAP)
Pino
Circuito
1
VREF
2
SIGRTN
3
MAP
