Encosto do banco dianteiro

Front Seat Backrest

Carroceria · página 91 de 566 · 501-10-23 · parte 1 de 3

Página 91 do Manual de Carroceria: Encosto do banco dianteiro

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/carroceria/91
Imagem: https://ranger.mbrace.com.br/img/carroceria/91.webp

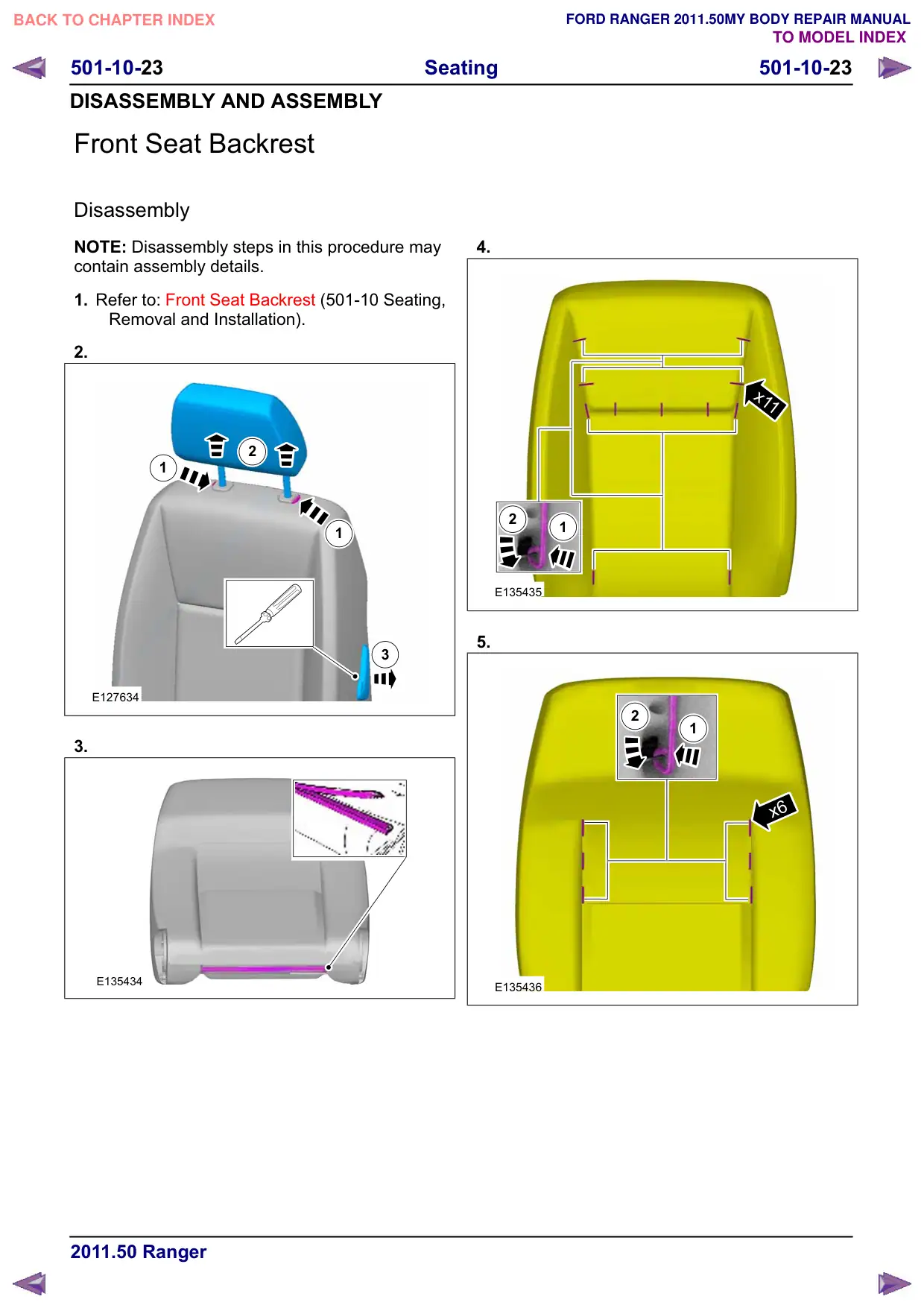

501-10-23 Seating 501-10-23 DISASSEMBLY AND ASSEMBLY Front Seat Backrest Disassembly NOTE: Disassembly steps in this procedure may contain assembly details. 1. Refer to: Front Seat Backrest (501-10 Seating, Removal and Installation). 2. 2 1 1 3 E127634 3. E135434 4. x11 2 1 E135435 5. 2 1 x6 E135436
