Assento do banco dianteiro

Front Seat Cushion

Carroceria · página 89 de 566 · 501-10-21 · parte 1 de 2

Página 89 do Manual de Carroceria: Assento do banco dianteiro

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/carroceria/89
Imagem: https://ranger.mbrace.com.br/img/carroceria/89.webp

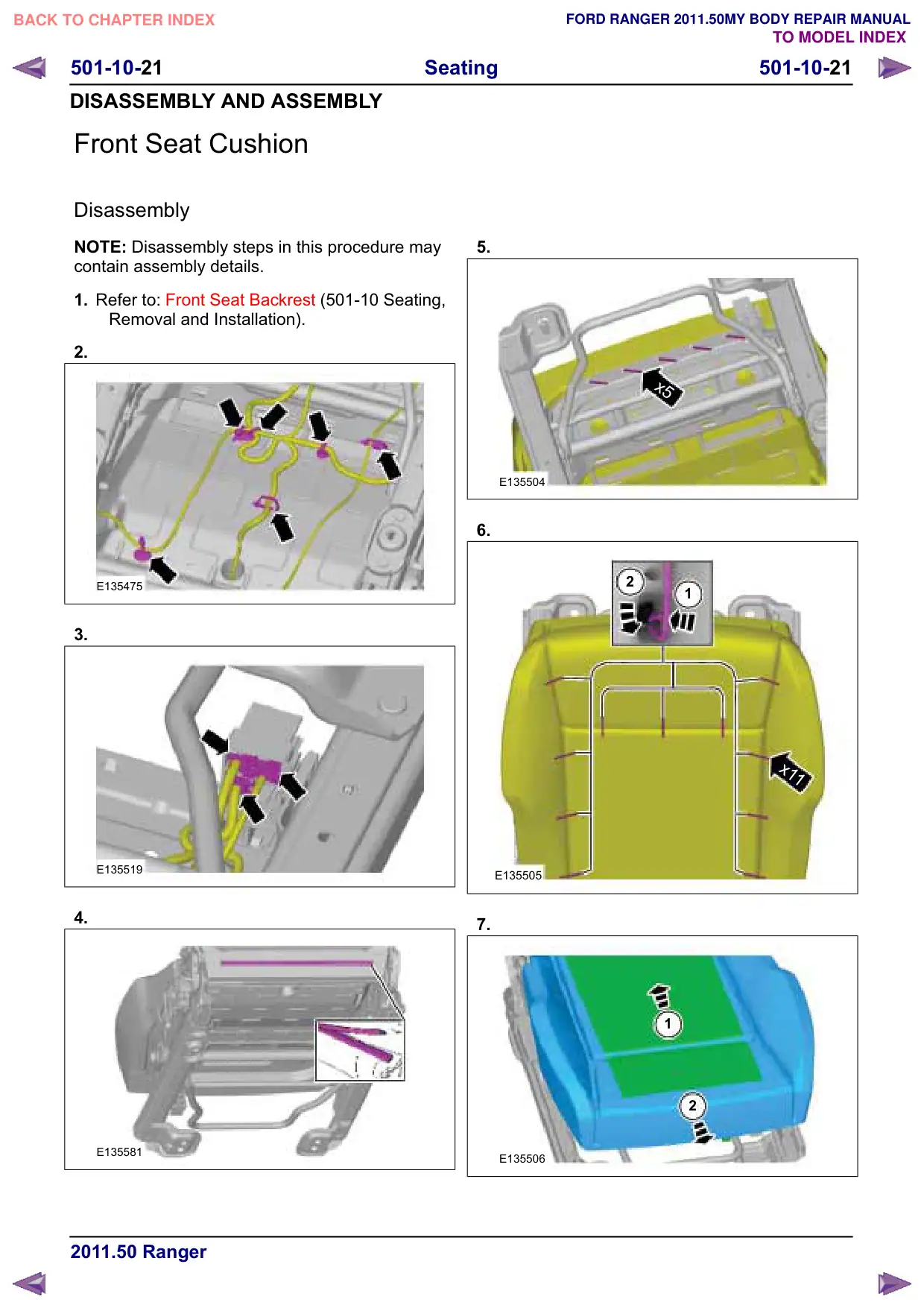

501-10-21 Seating 501-10-21 DISASSEMBLY AND ASSEMBLY Front Seat Cushion Disassembly NOTE: Disassembly steps in this procedure may contain assembly details. 1. Refer to: Front Seat Backrest (501-10 Seating, Removal and Installation). 2. E135475 3. E135519 4. E135581 5. x5 E135504 6. 2 1 x11 E135505 7. 1 2 E135506
