Assento do banco dianteiro inteiriço

Front Bench Seat Cushion

Carroceria · página 87 de 566 · 501-10-19 · parte 1 de 2

Página 87 do Manual de Carroceria: Assento do banco dianteiro inteiriço

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/carroceria/87
Imagem: https://ranger.mbrace.com.br/img/carroceria/87.webp

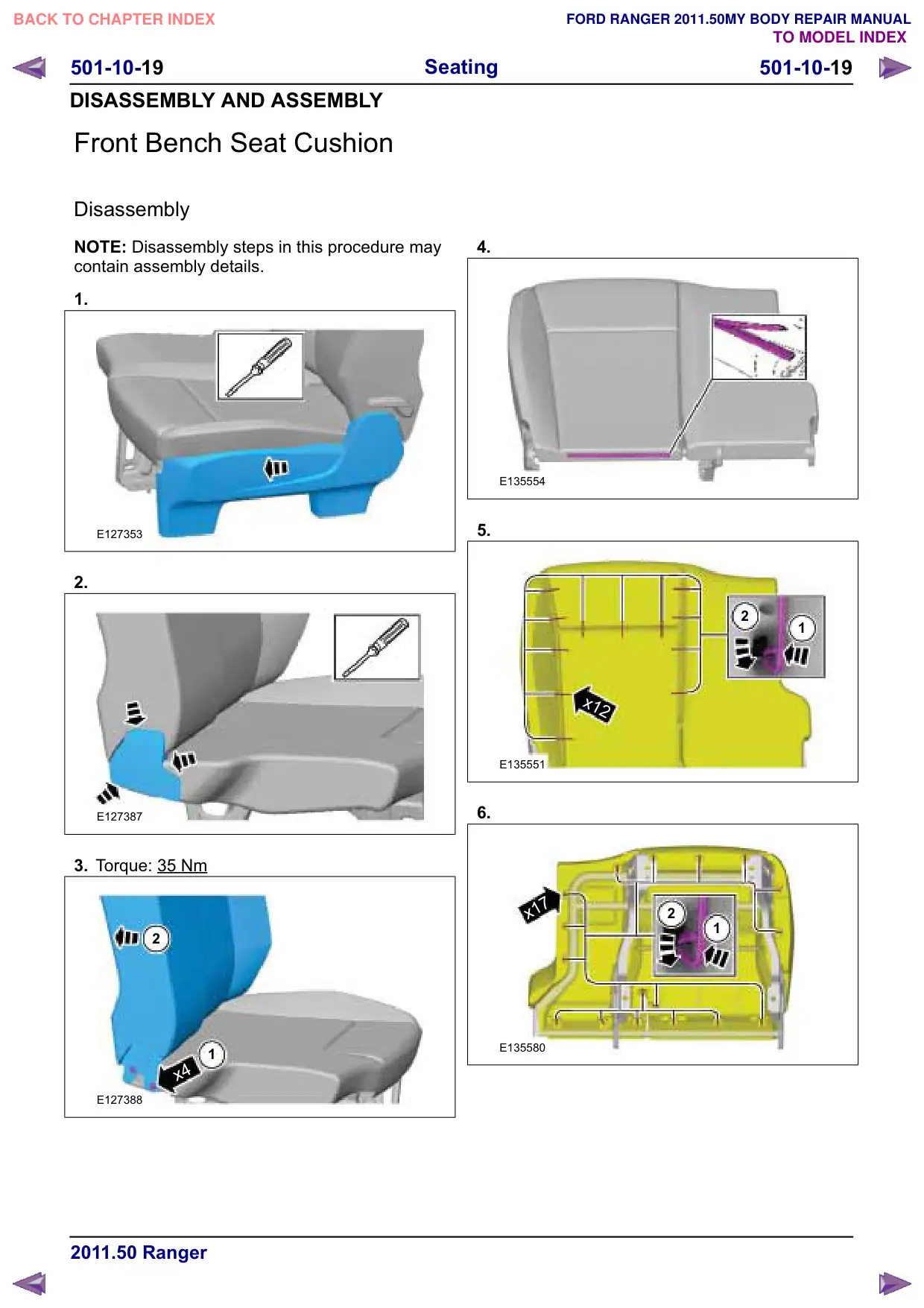

501-10-19 Seating 501-10-19 DISASSEMBLY AND ASSEMBLY Front Bench Seat Cushion Disassembly NOTE: Disassembly steps in this procedure may contain assembly details. 1. E127353 2. E127387 3. Torque: 35 Nm 2 1 x4 E127388 4. E135554 5. 2 1 x12 E135551 6. x17 2 1 E135580
