Cilindro da fechadura da porta

Door Lock Cylinder

Carroceria · página 179 de 566 · 501-14-24 · parte 4 de 4

Página 179 do Manual de Carroceria: Cilindro da fechadura da porta

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/carroceria/179
Imagem: https://ranger.mbrace.com.br/img/carroceria/179.webp

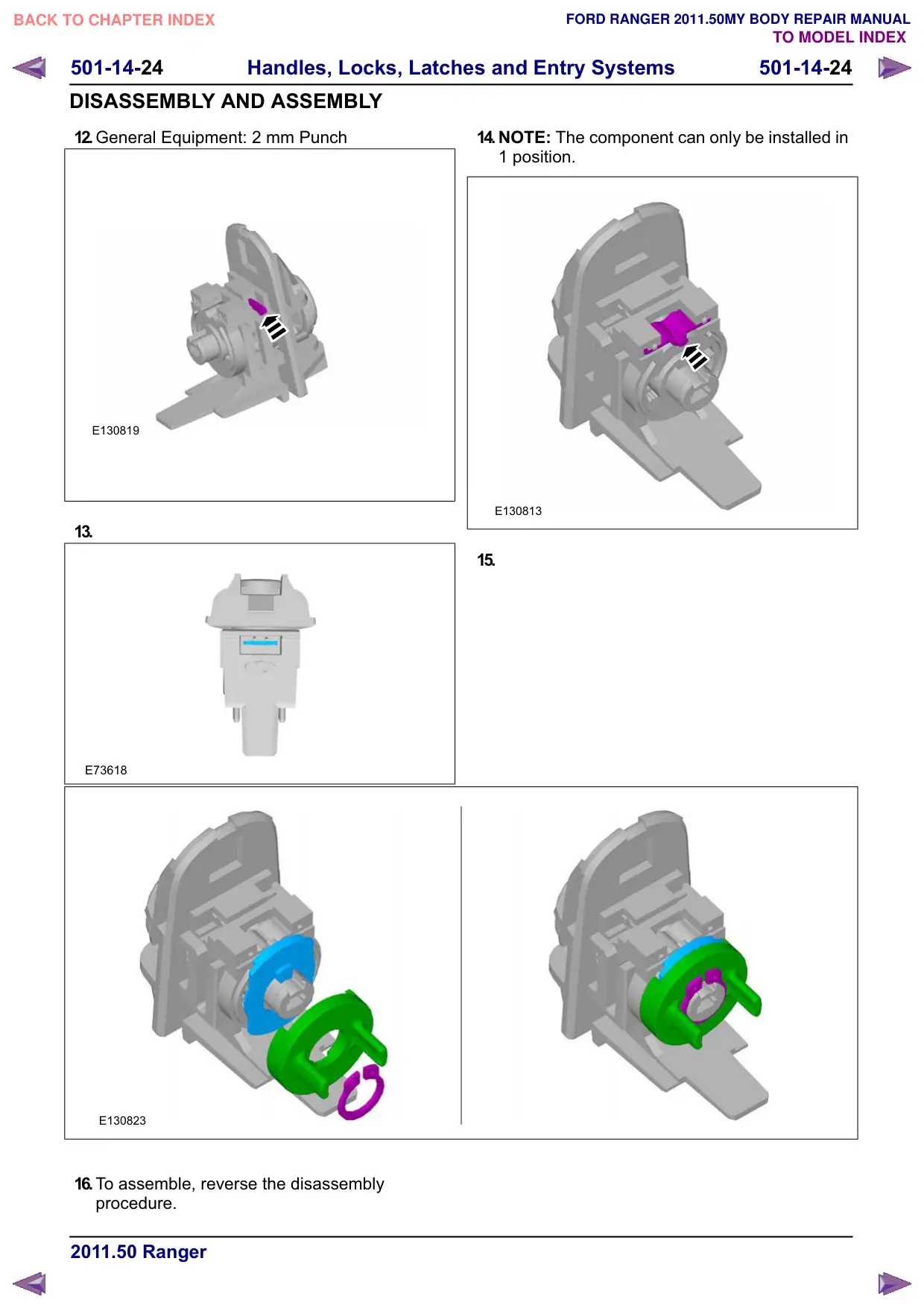

501-14-24 Handles, Locks, Latches and Entry Systems 501-14-24 DISASSEMBLY AND ASSEMBLY 12.General Equipment: 2 mm Punch E130819 13. E73618 E130823 16.To assemble, reverse the disassembly procedure. 14.NOTE: The component can only be installed in 1 position. E130813 15.
