Alinhamento da porta dianteira – Cabine estendida

Front Door Alignment – Super Cab

Carroceria · página 17 de 566 · 501-03-8 · parte 1 de 3

Página 17 do Manual de Carroceria: Alinhamento da porta dianteira – Cabine estendida

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/carroceria/17
Imagem: https://ranger.mbrace.com.br/img/carroceria/17.webp

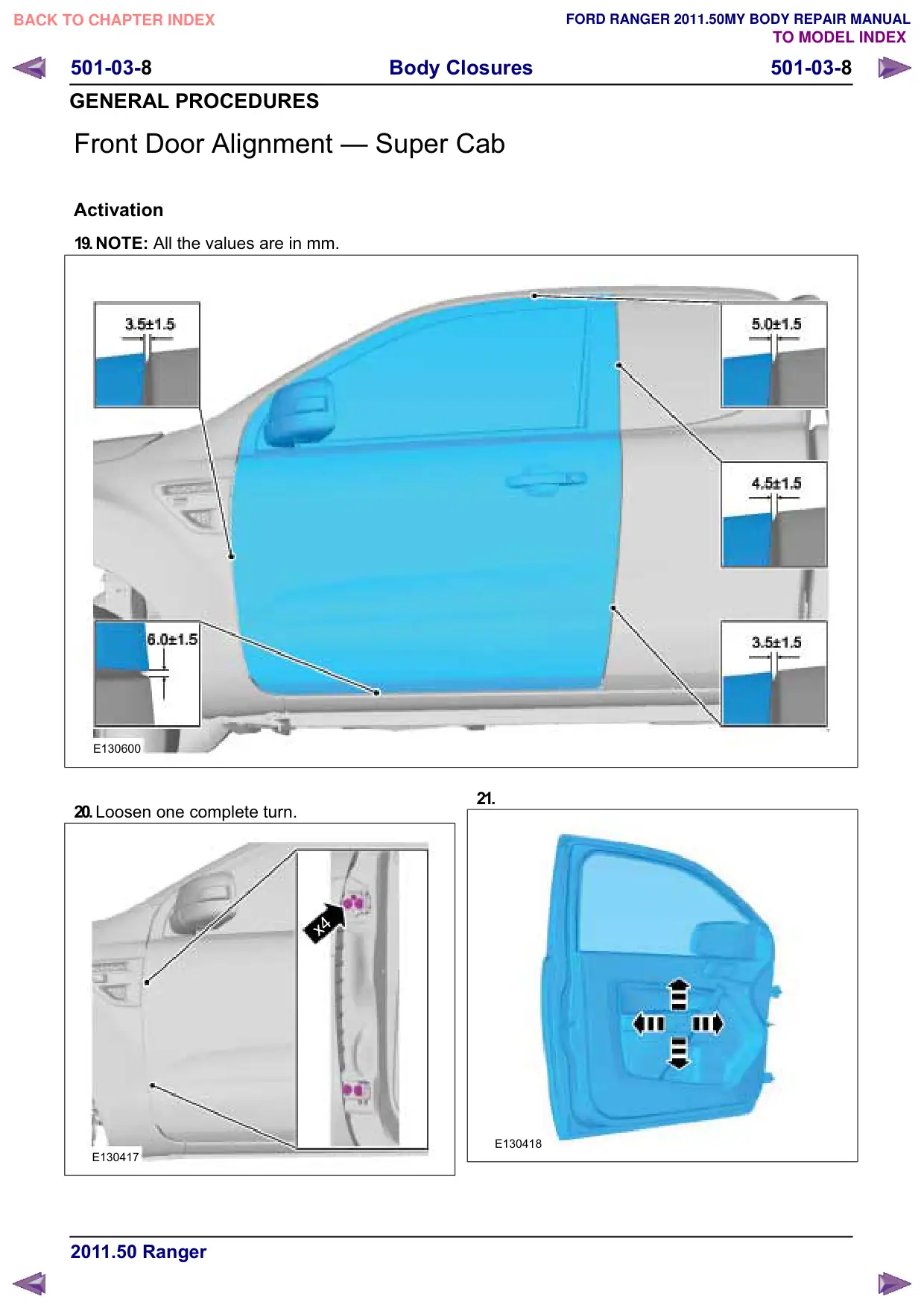

501-03-8 Body Closures 501-03-8 GENERAL PROCEDURES Front Door Alignment – Super Cab Activation 19.NOTE: All the values are in mm. E130600 20.Loosen one complete turn. x4 E130417 21. E130418
