Alinhamento da porta dianteira – Cabine dupla

Front Door Alignment – Double Cab

Carroceria · página 14 de 566 · 501-03-5 · parte 1 de 3

Página 14 do Manual de Carroceria: Alinhamento da porta dianteira – Cabine dupla

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/carroceria/14
Imagem: https://ranger.mbrace.com.br/img/carroceria/14.webp

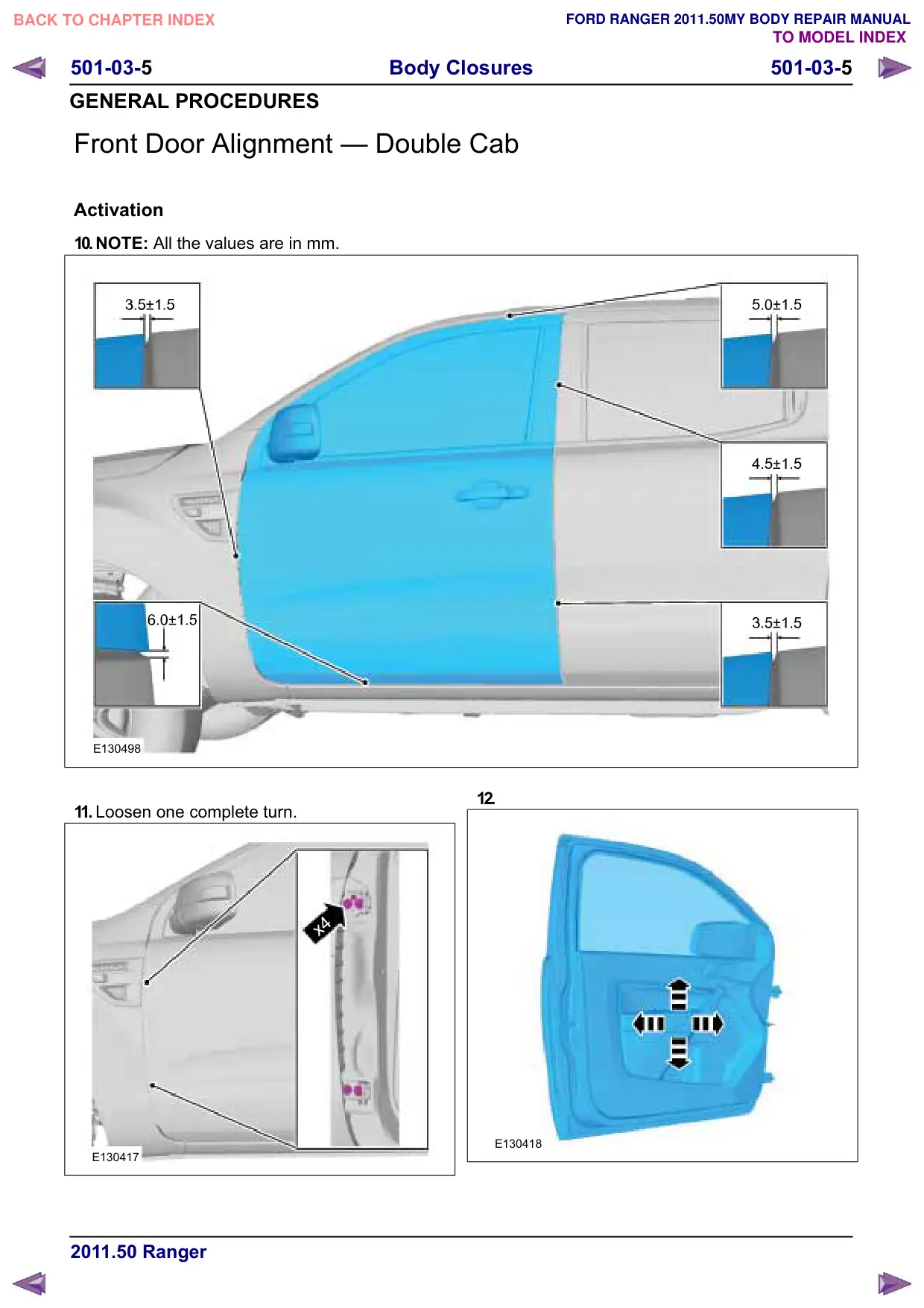

501-03-5 Body Closures 501-03-5 GENERAL PROCEDURES Front Door Alignment – Double Cab Activation 10.NOTE: All the values are in mm. E130498 11. Loosen one complete turn. x4 E130417 12. E130418
