Página 1412 · Capa do para-choque dianteiro
Front Bumper Cover
https://ranger.mbrace.com.br/oficina/1412 · imagem: https://ranger.mbrace.com.br/img/oficina/1412.webp
501-19-1
501-19-1
Bumpers
REMOVAL AND INSTALLATION
Front Bumper Cover
Removal
NOTE: Removal steps in this procedure may
contain installation details.
E127554
3.
E127555
4. Refer to: Lifting (100-02 Jacking and Lifting,
Description and Operation).
5.
1. Refer to: Battery Disconnect and Connect
(414-01 Battery, Mounting and Cables,
General Procedures).
2.
x3
x2
Página 1413 · Capa do para-choque dianteiro
Front Bumper Cover
https://ranger.mbrace.com.br/oficina/1413 · imagem: https://ranger.mbrace.com.br/img/oficina/1413.webp
501-19-2
501-19-2
Bumpers
REMOVAL AND INSTALLATION
E127550
6.
E127551
7. Torque: 30 Nm
x4
E130132
x6
x4
8.

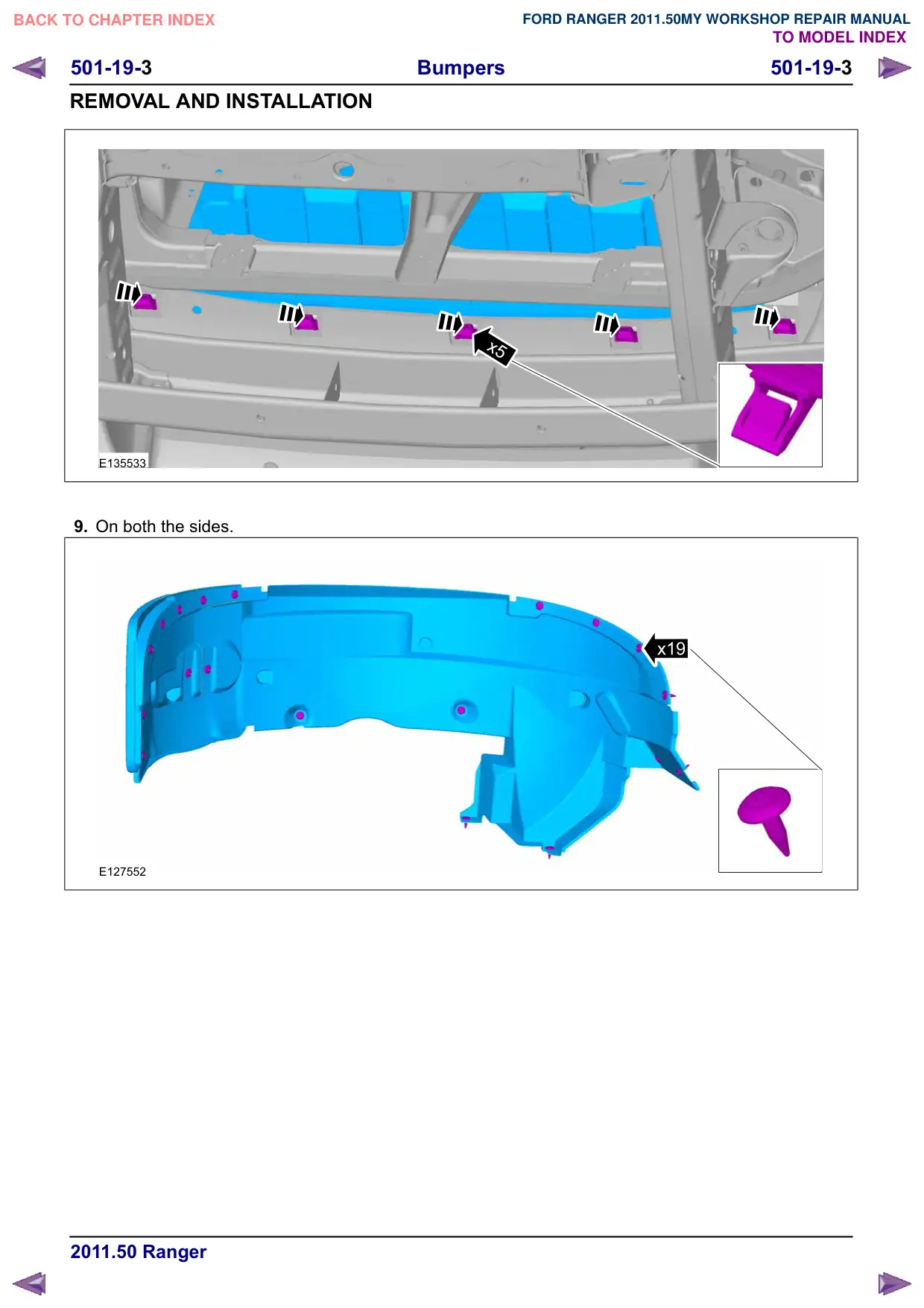

Página 1414 · Capa do para-choque dianteiro
Front Bumper Cover
https://ranger.mbrace.com.br/oficina/1414 · imagem: https://ranger.mbrace.com.br/img/oficina/1414.webp
501-19-3
501-19-3
Bumpers
REMOVAL AND INSTALLATION
E135533
9. On both the sides.
E127552
x5
x19

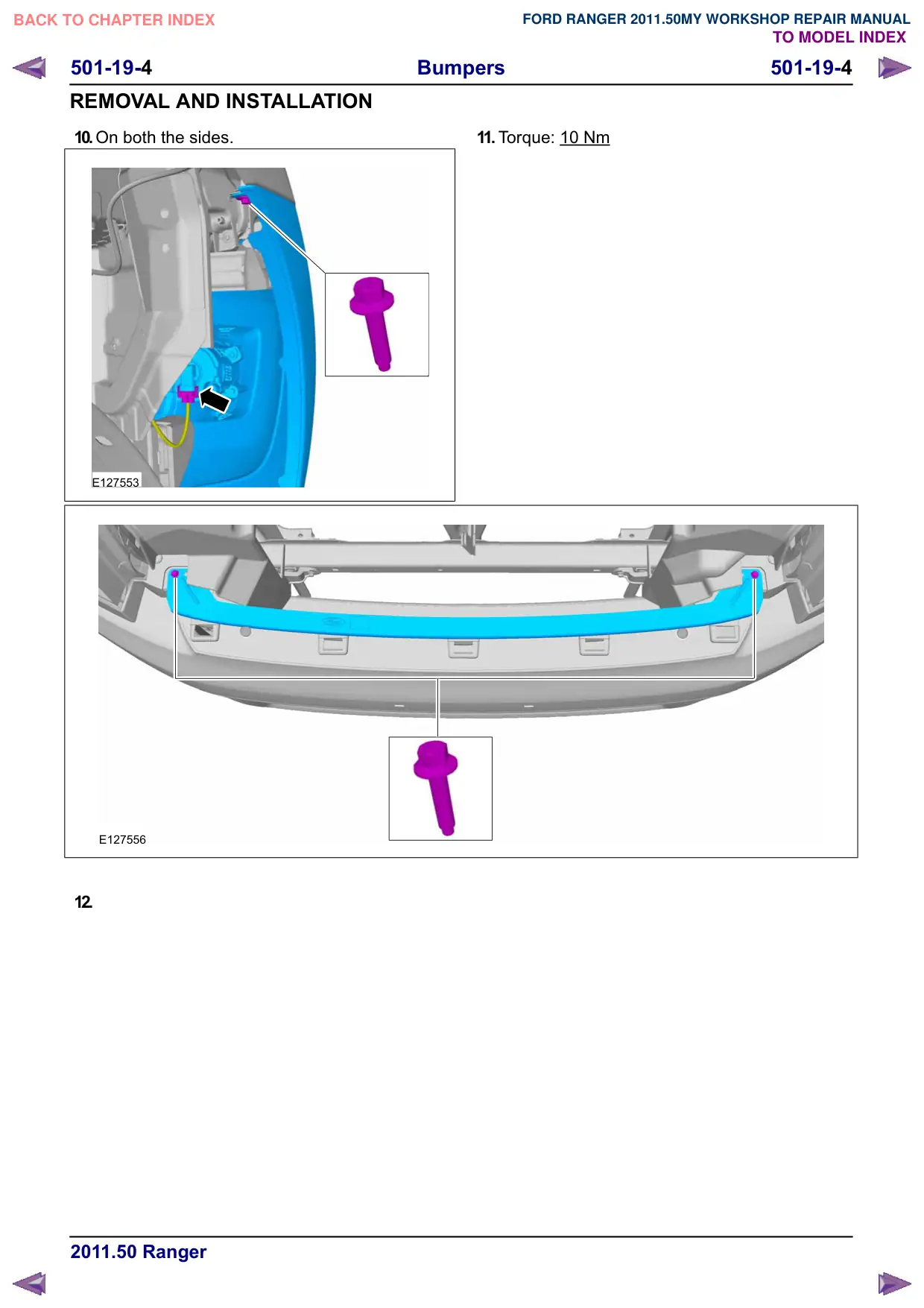

Página 1415 · Capa do para-choque dianteiro
Front Bumper Cover
https://ranger.mbrace.com.br/oficina/1415 · imagem: https://ranger.mbrace.com.br/img/oficina/1415.webp
501-19-4
501-19-4
Bumpers
REMOVAL AND INSTALLATION
10.On both the sides.
E127553
E127556
12.
11. Torque: 10 Nm
Página 1416 · Capa do para-choque dianteiro
Front Bumper Cover
https://ranger.mbrace.com.br/oficina/1416 · imagem: https://ranger.mbrace.com.br/img/oficina/1416.webp
501-19-5
501-19-5
Bumpers
REMOVAL AND INSTALLATION
E127557
Installation
1. To install, reverse the removal procedure.
