Bancos aquecidos—RHD 4WD/RHD RWD

Heated Seats—RHD 4WD/RHD RWD

Elétrico · página 392 de 620 · 501-10-5 · parte 2 de 2

Página 392 do Diagramas Elétricos: Bancos aquecidos—RHD 4WD/RHD RWD

Explicar no Gemini Ampliar imagem Traduzir texto

Texto da página

Link desta página: https://ranger.mbrace.com.br/eletrico/392
Imagem: https://ranger.mbrace.com.br/img/eletrico/392.webp

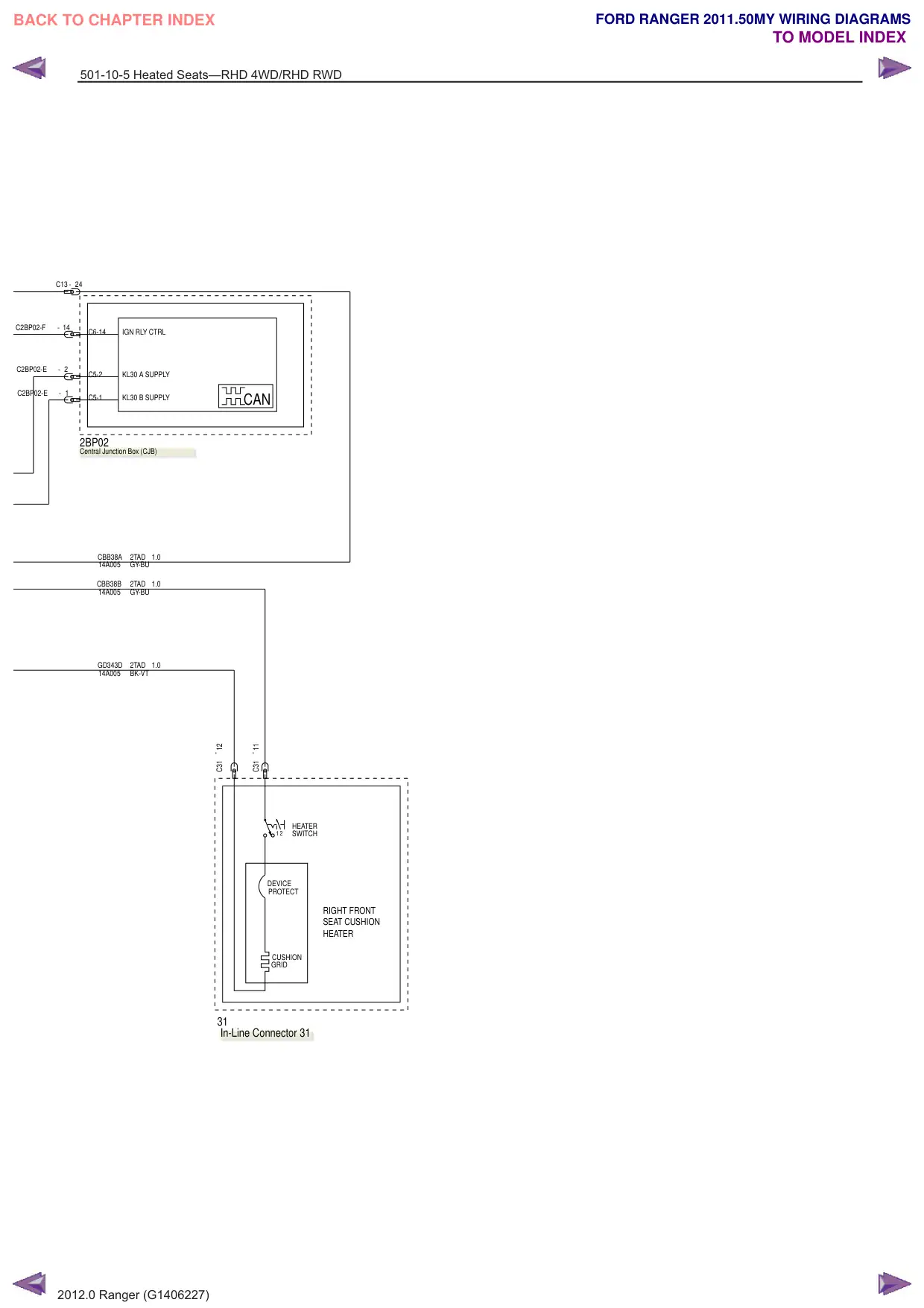

501-10-5 Heated Seats—RHD 4WD/RHD RWD C13 - 24 C2BP02-F - 14 C6-14 IGN RLY CTRL C2BP02-E - 2 C5-2 KL30 A SUPPLY C2BP02-E - 1 CAN C5-1 KL30 B SUPPLY 2BP02 Central Junction Box (CJB) CBB38A 2TAD 1.0 14A005 GY-BU CBB38B 2TAD 1.0 14A005 GY-BU GD343D 2TAD 1.0 14A005 BK-VT 12 11 - - C31 C31 HEATER 1 2 SWITCH DEVICE PROTECT RIGHT FRONT SEAT CUSHION HEATER CUSHION GRID 31 In-Line Connector 31 2012.0 Ranger (G1406227)
