Sistema antifurto passivo (PATS)
Passive Anti-Theft System (PATS)
Texto da página
Link desta página: https://ranger.mbrace.com.br/eletrico/371
Imagem: https://ranger.mbrace.com.br/img/eletrico/371.webp

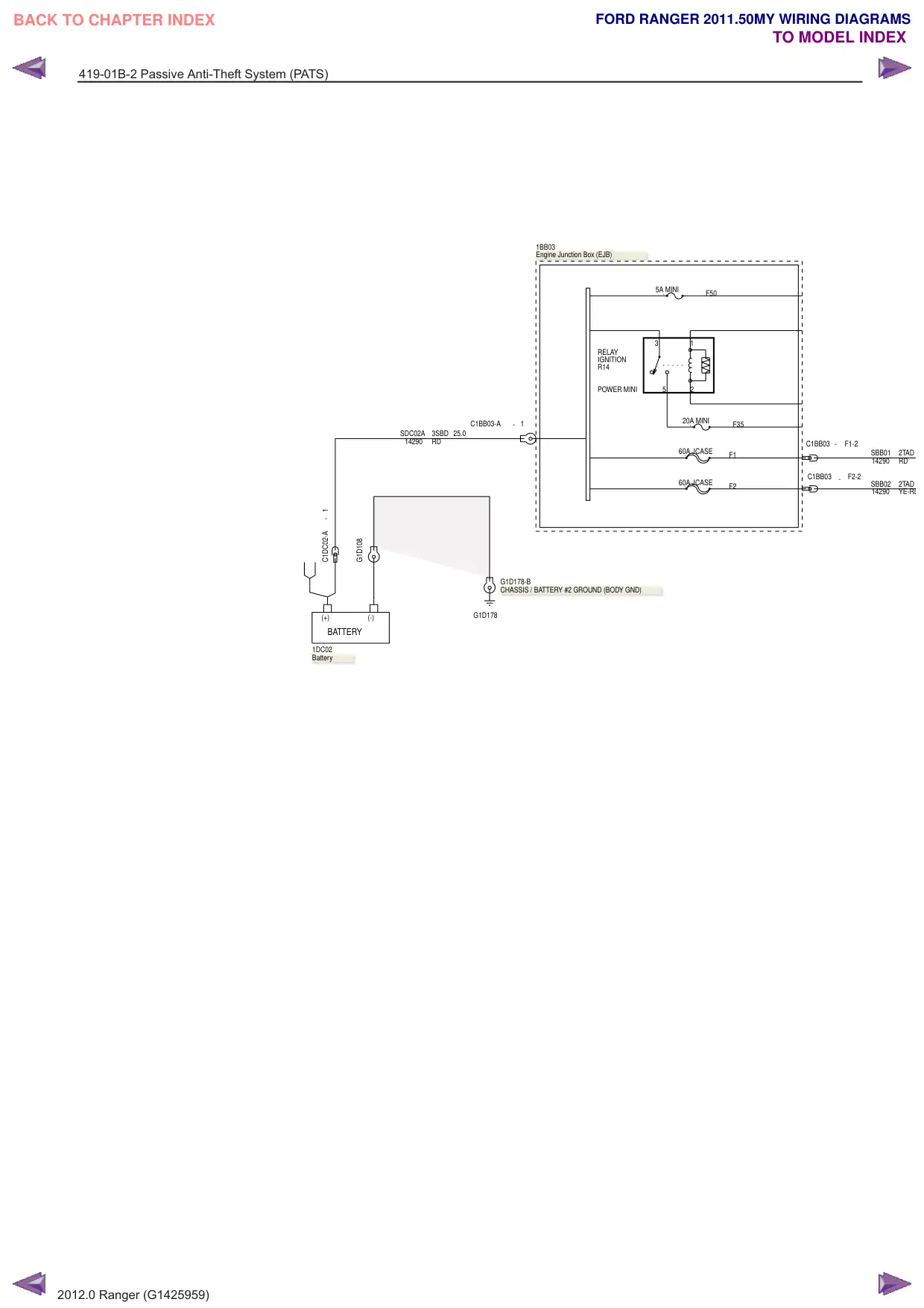

419-01B-2 Passive Anti-Theft System (PATS)
SDC02A
14290
- 1
C1DC02-A
G1D108
(+)
(-)
BATTERY
1DC02
Battery
2012.0 Ranger (G1425959)
1BB03
Engine Junction Box (EJB)
5A MINI
F50
+
3
1
RELAY
IGNITION
R14
POWER MINI
5
2
C1BB03-A
- 1
20A MINI
F35
+
3SBD
25.0
RD
C1BB03
-
F1-2
60A JCASE
F1
SBB01
2TAD
+
14290
RD
C1BB03
-
F2-2
60A JCASE
SBB02
2TAD
+
F2
14290
YE-RD
G1D178-B
CHASSIS / BATTERY #2 GROUND (BODY GND)
G1D178
