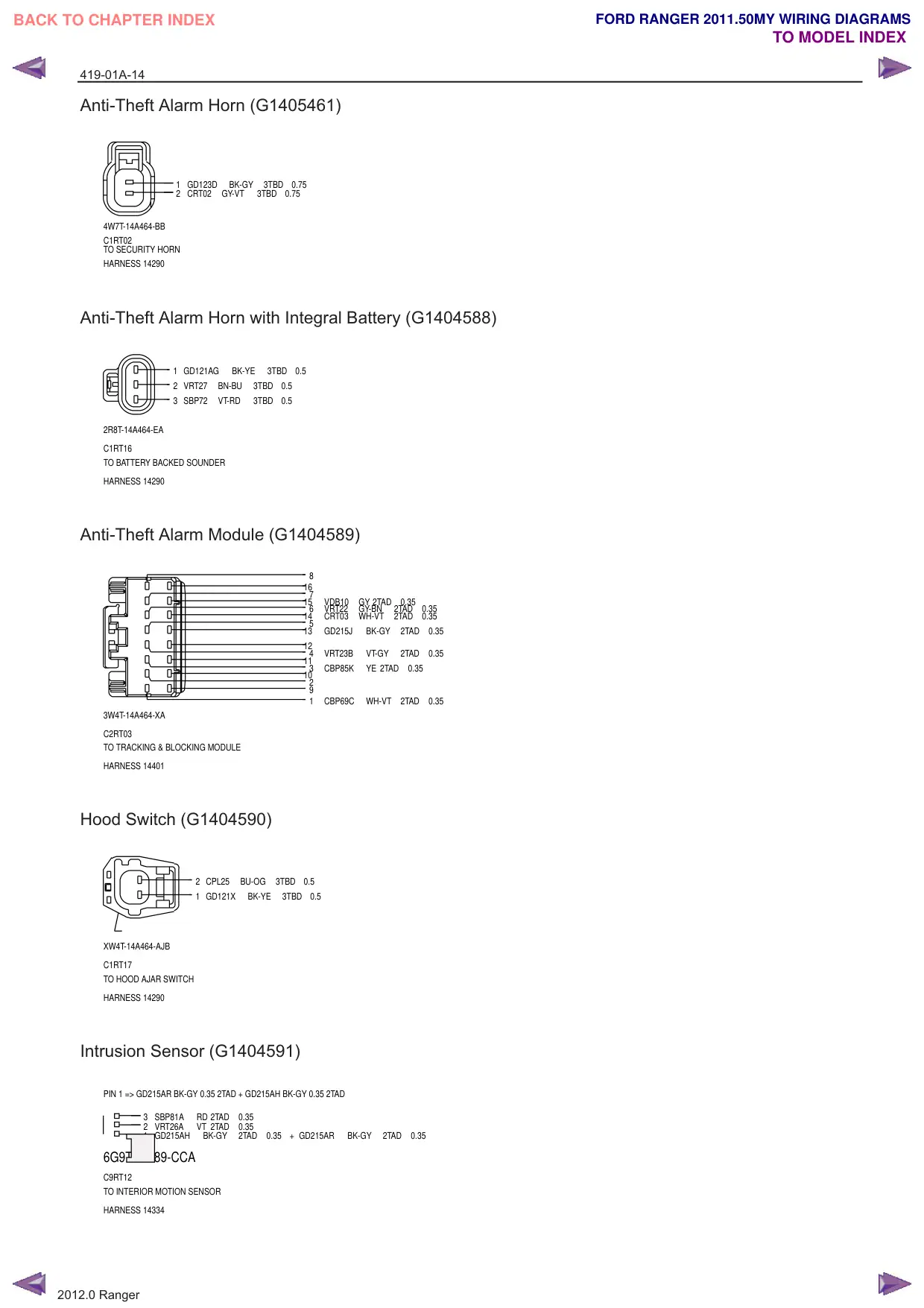

Sirene do alarme antifurto (G1405461)

Anti-Theft Alarm Horn (G1405461)

Elétrico · página 369 de 620 · 419-01A-14

Página 369 do Diagramas Elétricos: Sirene do alarme antifurto (G1405461)
Explicar no Gemini Ampliar imagem Traduzir texto
Texto da página
419-01A-14 Anti-Theft Alarm Horn (G1405461) 1 GD123D BK-GY 3TBD 0.75 2 CRT02 GY-VT 3TBD 0.75 4W7T-14A464-BB C1RT02 TO SECURITY HORN HARNESS 14290 Anti-Theft Alarm Horn with Integral Battery (G1404588) 1 GD121AG BK-YE 3TBD 0.5 2 VRT27 BN-BU 3TBD 0.5 3 SBP72 VT-RD 3TBD 0.5 2R8T-14A464-EA C1RT16 TO BATTERY BACKED SOUNDER HARNESS 14290 Anti-Theft Alarm Module (G1404589) 8 16 7 15 VDB10 GY 2TAD 0.35 6 VRT22 GY-BN 2TAD 0.35 14 CRT03 WH-VT 2TAD 0.35 5 13 GD215J BK-GY 2TAD 0.35 12 4 VRT23B VT-GY 2TAD 0.35 11 3 CBP85K YE 2TAD 0.35 10 2 9 1 CBP69C WH-VT 2TAD 0.35 3W4T-14A464-XA C2RT03 TO TRACKING & BLOCKING MODULE HARNESS 14401 Hood Switch (G1404590) 2 CPL25 BU-OG 3TBD 0.5 1 GD121X BK-YE 3TBD 0.5 XW4T-14A464-AJB C1RT17 TO HOOD AJAR SWITCH HARNESS 14290 Intrusion Sensor (G1404591) PIN 1 => GD215AR BK-GY 0.35 2TAD + GD215AH BK-GY 0.35 2TAD 3 SBP81A RD 2TAD 0.35 2 VRT26A VT 2TAD 0.35 1 GD215AH BK-GY 2TAD 0.35 + GD215AR BK-GY 2TAD 0.35 6G9T-14489-CCA C9RT12 TO INTERIOR MOTION SENSOR HARNESS 14334 2012.0 Ranger
