Sensor de temperatura dos gases de escape pré-DPF (G1404206)

Pre DPF Exhaust Gas Temperature Sensor (G1404206)

Elétrico · página 112 de 620 · 303-14B-31 · motor 2.2 · 3.2

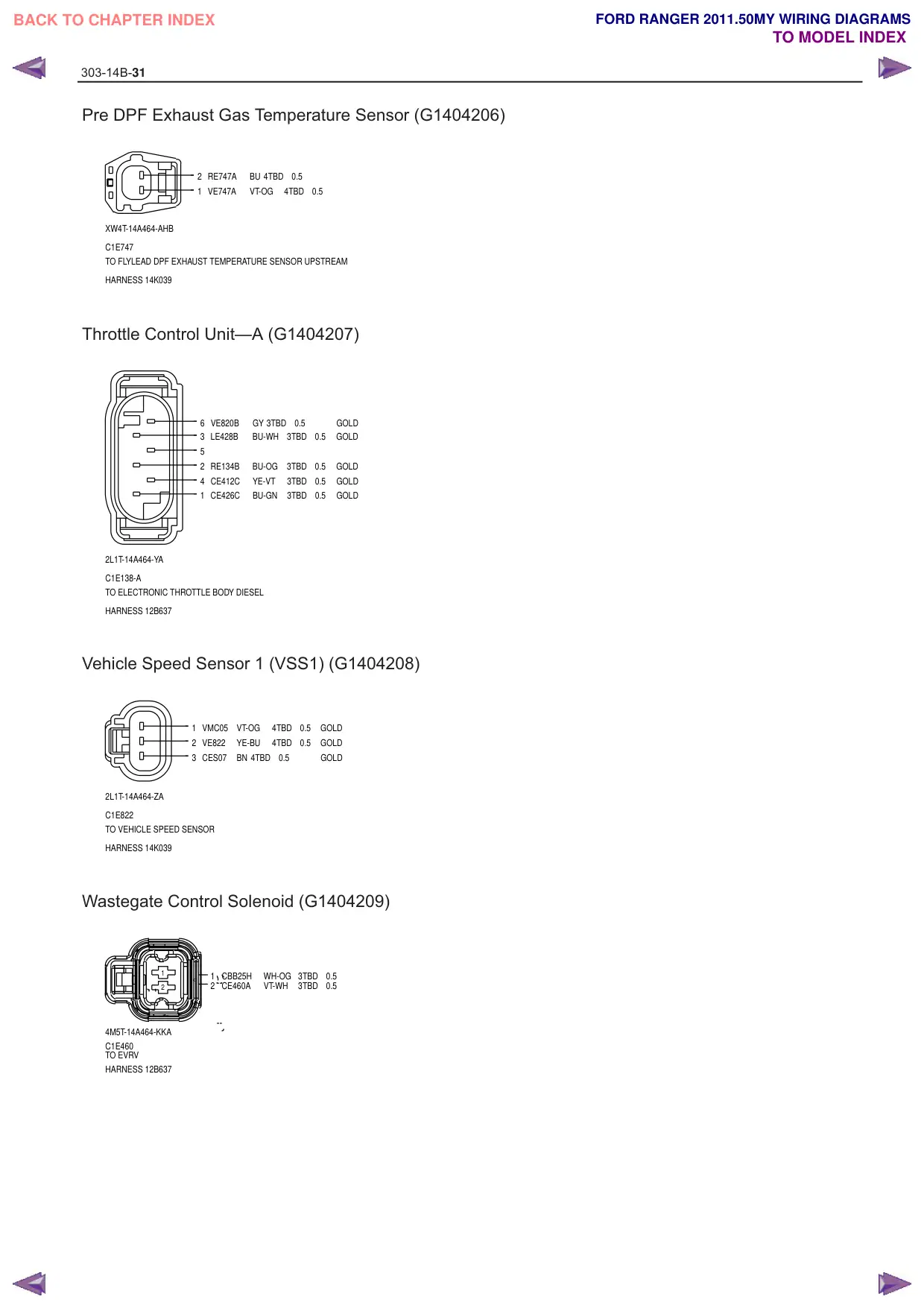

Página 112 do Diagramas Elétricos: Sensor de temperatura dos gases de escape pré-DPF (G1404206)
Explicar no Gemini Ampliar imagem Traduzir texto
Texto da página
303-14B-31 Pre DPF Exhaust Gas Temperature Sensor (G1404206) 2 RE747A BU 4TBD 0.5 1 VE747A VT-OG 4TBD 0.5 XW4T-14A464-AHB C1E747 TO FLYLEAD DPF EXHAUST TEMPERATURE SENSOR UPSTREAM HARNESS 14K039 Throttle Control Unit—A (G1404207) 6 VE820B GY 3TBD 0.5 GOLD 3 LE428B BU-WH 3TBD 0.5 GOLD 5 2 RE134B BU-OG 3TBD 0.5 GOLD 4 CE412C YE-VT 3TBD 0.5 GOLD 1 CE426C BU-GN 3TBD 0.5 GOLD 2L1T-14A464-YA C1E138-A TO ELECTRONIC THROTTLE BODY DIESEL HARNESS 12B637 Vehicle Speed Sensor 1 (VSS1) (G1404208) 1 VMC05 VT-OG 4TBD 0.5 GOLD 2 VE822 YE-BU 4TBD 0.5 GOLD 3 CES07 BN 4TBD 0.5 GOLD 2L1T-14A464-ZA C1E822 TO VEHICLE SPEED SENSOR HARNESS 14K039 Wastegate Control Solenoid (G1404209) 1 1 CBB25H WH-OG 3TBD 0.5 2 2 CE460A VT-WH 3TBD 0.5 4M5T-14A464-KKA C1E460 TO EVRV HARNESS 12B637
