501-08 Acabamento externo
Texto completo da seção, página por página. Toque no título para ver a página com a imagem.
- Grade do radiador p. 1383–1384

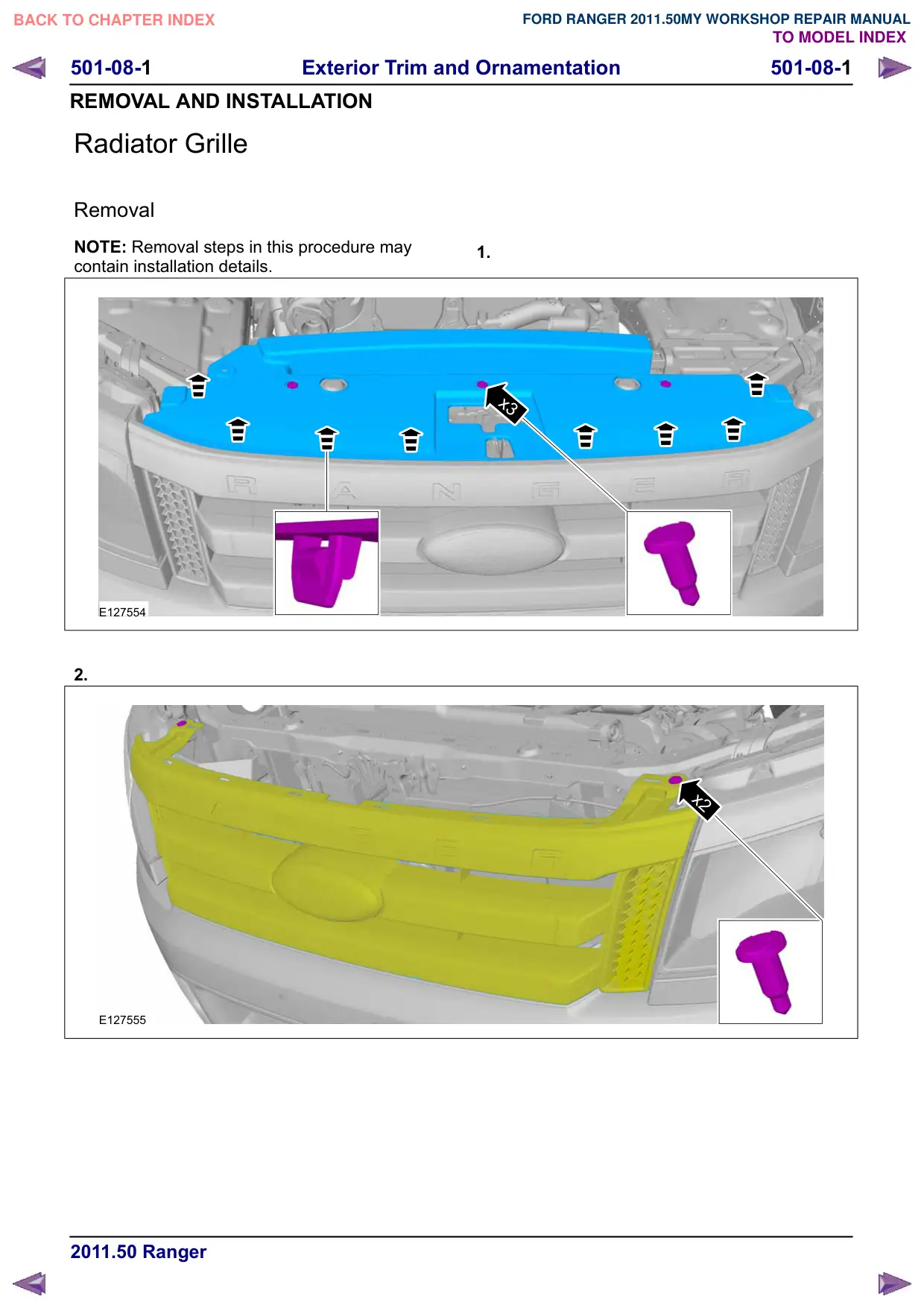

Página 1383 · Grade do radiador
Radiator Grille
https://ranger.mbrace.com.br/oficina/1383 · imagem: https://ranger.mbrace.com.br/img/oficina/1383.webp
501-08-1
501-08-1
Exterior Trim and Ornamentation
REMOVAL AND INSTALLATION
Radiator Grille
Removal
NOTE: Removal steps in this procedure may
contain installation details.
E127554
2.
E127555
1.
x3
x2

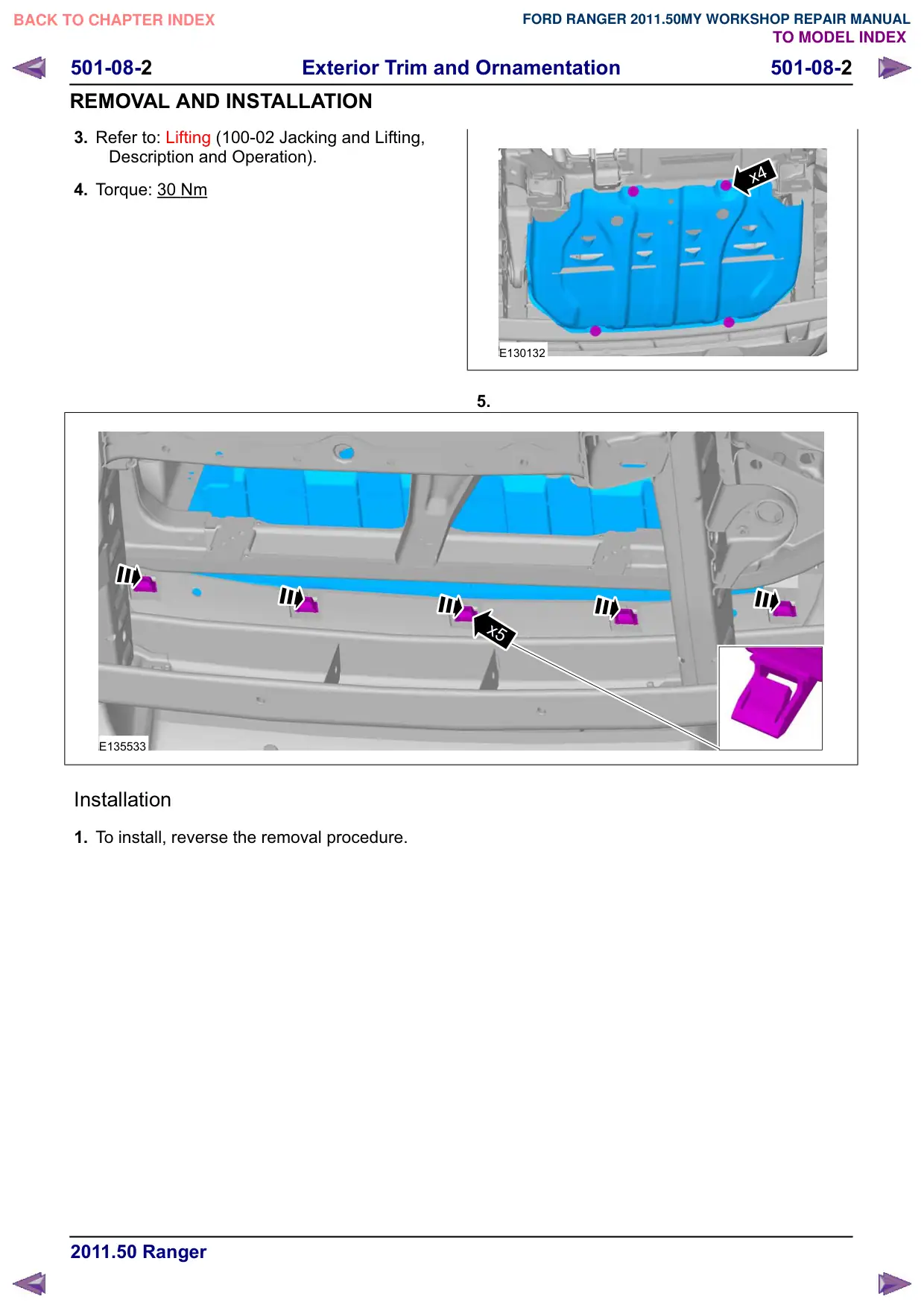

Página 1384 · Grade do radiador
Radiator Grille
https://ranger.mbrace.com.br/oficina/1384 · imagem: https://ranger.mbrace.com.br/img/oficina/1384.webp
501-08-2
501-08-2
Exterior Trim and Ornamentation
REMOVAL AND INSTALLATION
3. Refer to: Lifting (100-02 Jacking and Lifting,
Description and Operation).
4. Torque: 30 Nm
E135533
Installation
1. To install, reverse the removal procedure.
x4
E130132
5.
x5
