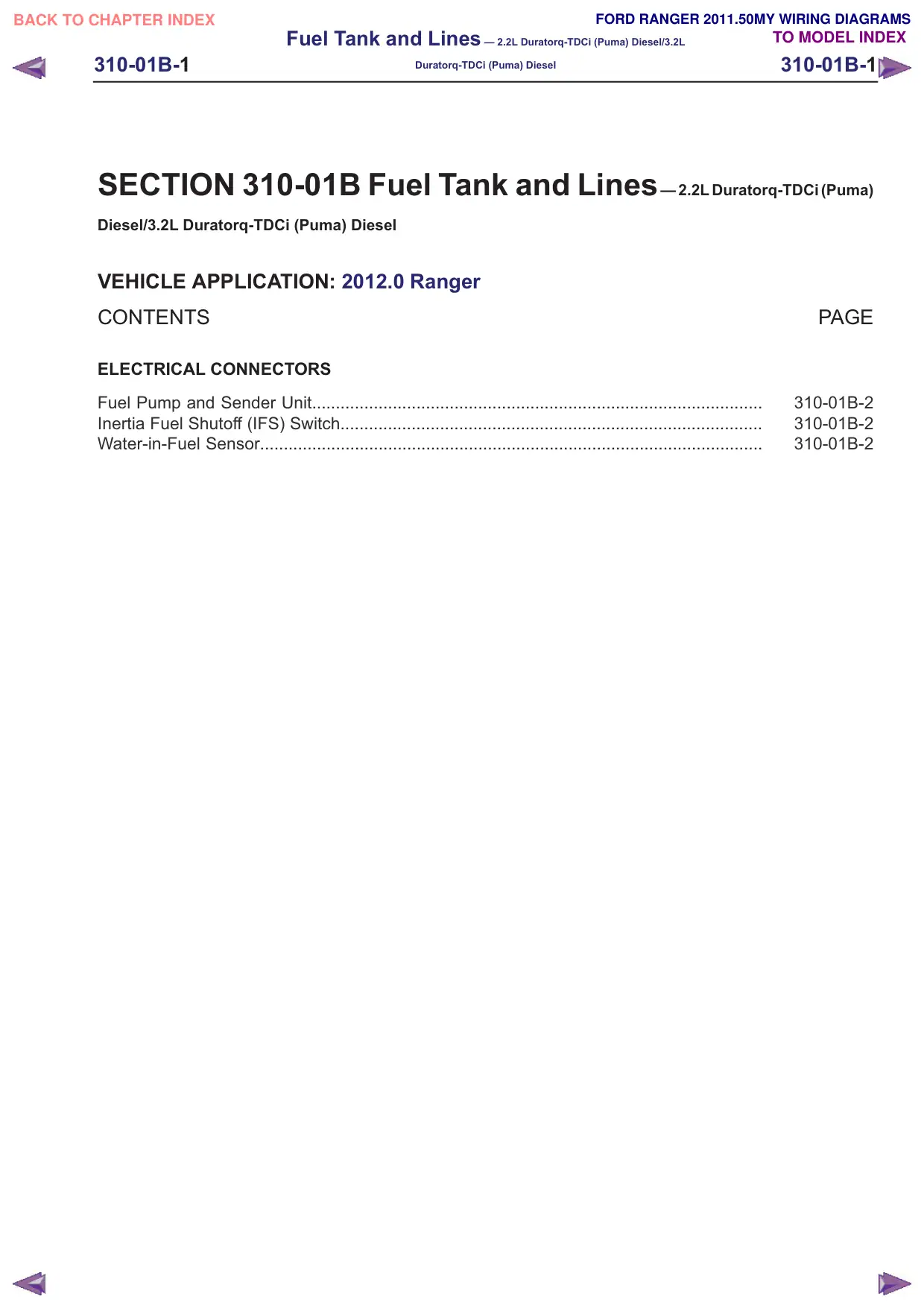

Fuel Tank and Lines — 2.2L Duratorq-TDCi (Puma) Diesel/3.2L
310-01B-1
310-01B-1
Duratorq-TDCi (Puma) Diesel
.
SECTION 310-01B Fuel Tank and Lines — 2.2L Duratorq-TDCi (Puma)
Diesel/3.2L Duratorq-TDCi (Puma) Diesel
VEHICLE APPLICATION: 2012.0 Ranger
CONTENTS
ELECTRICAL CONNECTORS
Fuel Pump and Sender Unit...............................................................................................
Inertia Fuel Shutoff (IFS) Switch.........................................................................................
Water-in-Fuel Sensor..........................................................................................................
PAGE
310-01B-2
310-01B-2
310-01B-2
Página 142 · Bomba de combustível e unidade sensora (G1404288)
Fuel Pump and Sender Unit (G1404288)
https://ranger.mbrace.com.br/eletrico/142 · imagem: https://ranger.mbrace.com.br/img/eletrico/142.webp
310-01B-2
Fuel Pump and Sender Unit (G1404288)
1
2
1
RMC32E
GN-BU
2TAD
0.5 + RMC32A
GN-BU
2TAD
0.5
2
VMC11E
YE-VT
2TAD
0.5 + VMC11A
YE-VT
2TAD
0.5
3
3
GD476B
BK-WH
2TAD
2.5
4
4
CE515A
YE-GY
2TAD
2.5 + CE515C
YE-GY
2TAD
2.5
5
5
6
6
3M5T-14A464-DGB
C4E515
TO FUEL DELIVERY MODULE
HARNESS 14A333
Inertia Fuel Shutoff (IFS) Switch (G1405442)
3
2
CYB15
GN
2TAD
2.5
1
CE911C
VT-WH
2TAD
2.5
E8AB-14489-AA
C3E911
TO FUEL CUTOFF SWITCH
HARNESS 14A005
Water-in-Fuel Sensor (G1404289)
1
VE823A
BU-BN
3TBD
0.5
2
GD122G
BK 3TBD
0.5
MNNB-WD-2F
C1E823
TO FUEL FILTER
HARNESS 14290
2012.0 Ranger
