206-06-1
Hydraulic Brake Actuation
206-06-1
.

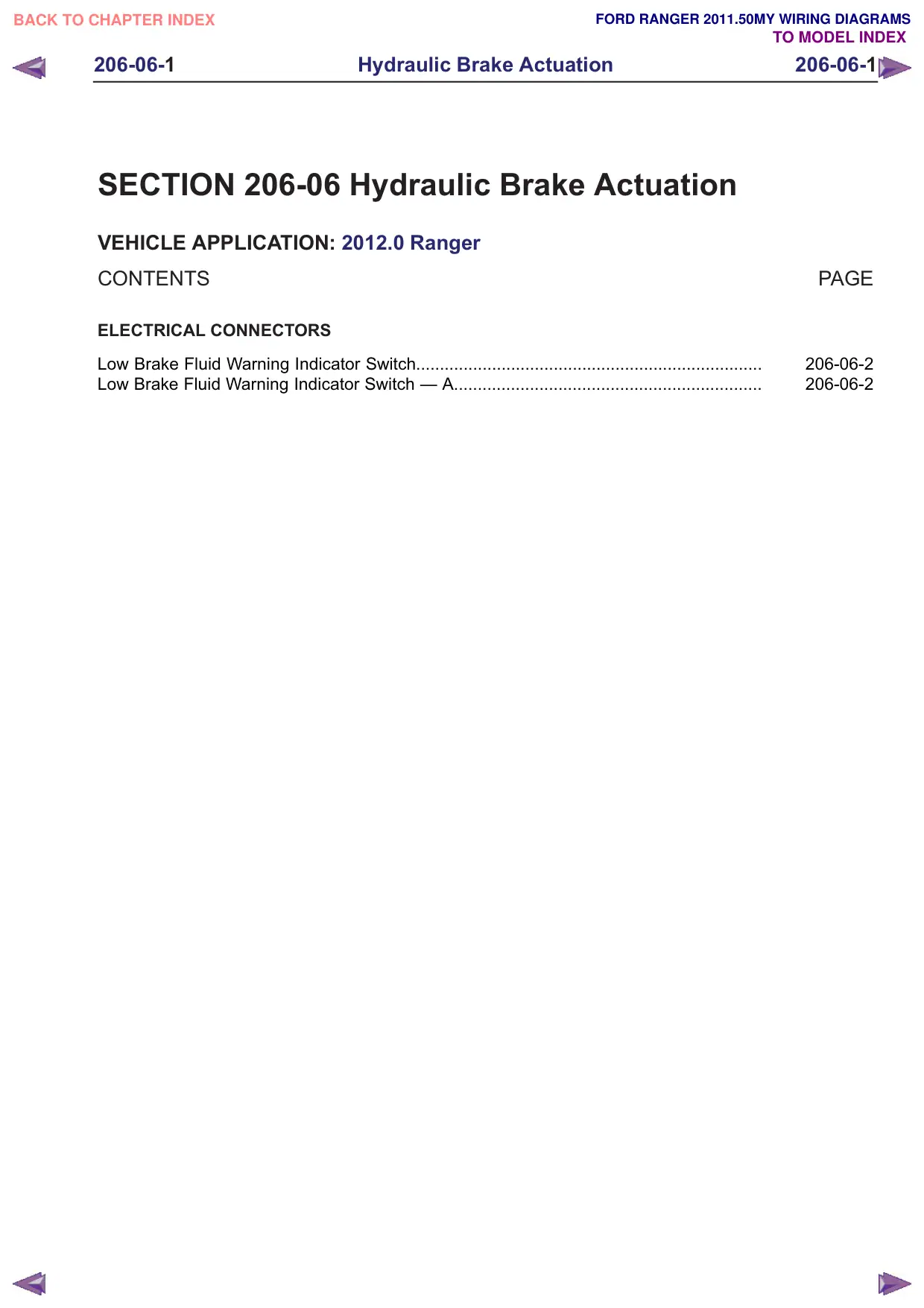

SECTION 206-06 Hydraulic Brake Actuation
VEHICLE APPLICATION: 2012.0 Ranger
CONTENTS
ELECTRICAL CONNECTORS
Low Brake Fluid Warning Indicator Switch.........................................................................
Low Brake Fluid Warning Indicator Switch — A.................................................................
PAGE
206-06-2
206-06-2
Página 19 · Interruptor do indicador de nível baixo do fluido de freio (G1403892)

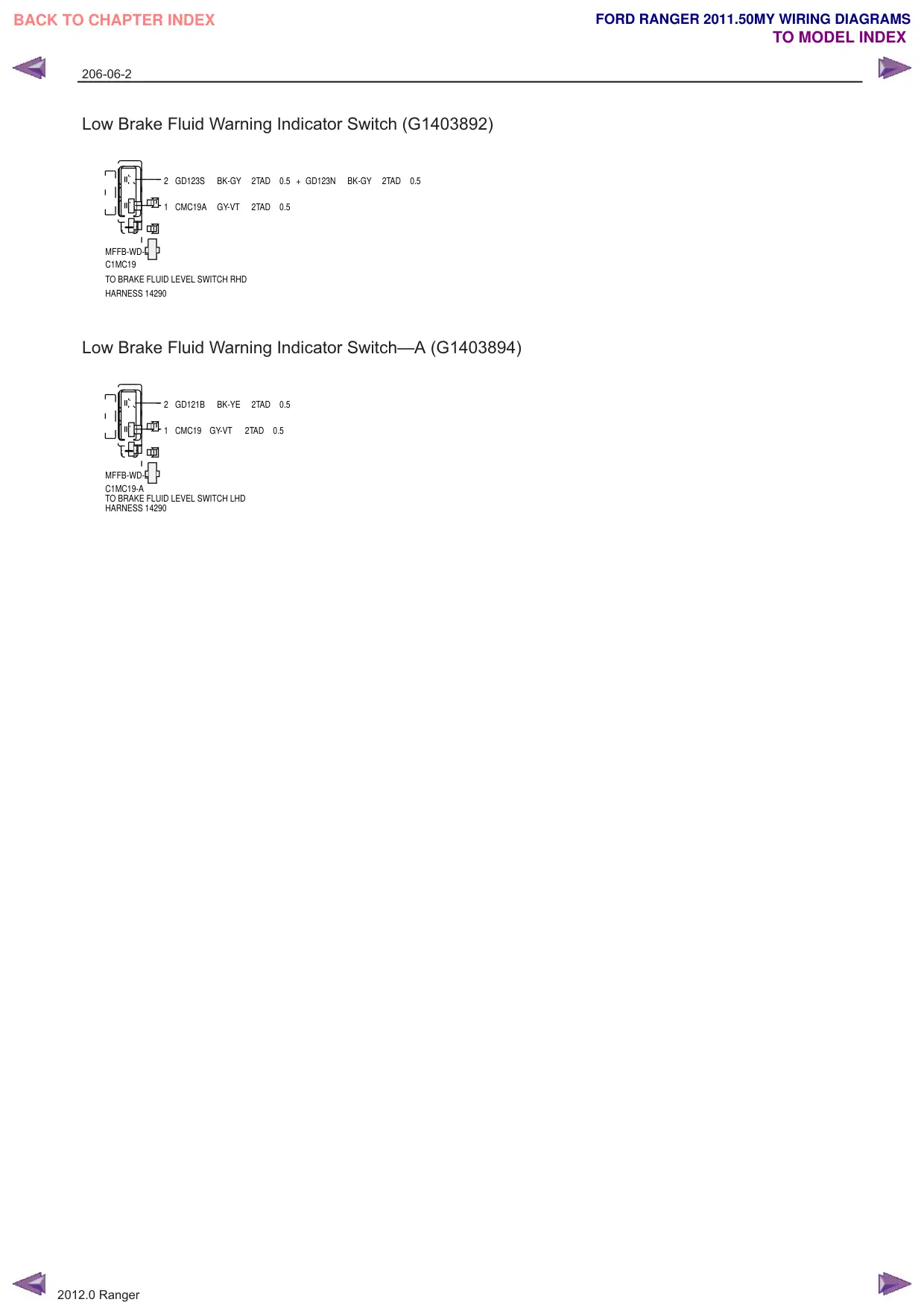

Low Brake Fluid Warning Indicator Switch (G1403892)
https://ranger.mbrace.com.br/eletrico/19 · imagem: https://ranger.mbrace.com.br/img/eletrico/19.webp
206-06-2
Low Brake Fluid Warning Indicator Switch (G1403892)
2
GD123S
BK-GY
2TAD
0.5
+
GD123N
BK-GY
2TAD
0.5
1
CMC19A
GY-VT
2TAD
0.5
MFFB-WD-2F
C1MC19
TO BRAKE FLUID LEVEL SWITCH RHD
HARNESS 14290
Low Brake Fluid Warning Indicator Switch—A (G1403894)
2
GD121B
BK-YE
2TAD
0.5
1
CMC19
GY-VT
2TAD
0.5
MFFB-WD-2F
C1MC19-A
TO BRAKE FLUID LEVEL SWITCH LHD
HARNESS 14290
2012.0 Ranger
